申请日2016.05.27
公开(公告)日2016.12.14
IPC分类号C02F9/14; C02F103/38
摘要
本实用新型公开了一种用于树脂生产的废水处理装置，包括废水收集储存罐，反应釜，过滤器，微电解塔，匀质池，微生物处理设备，pH调节釜，固体树脂收集池和控制阀;所述废水收集储存罐包括第一废水收集储存罐和第二废水收集储存罐，其中，第一废水收集储存罐接收酚醛摩尔比大于1的废水，第二废水收集储存罐接收酚醛摩尔比小于1的废水，第一废水收集储存罐、第二废水收集储存罐的输出端与反应釜相连，连接管道上设置有若干个控制阀，控制阀为流量阀;所述反应釜下端设置有蒸汽管道，蒸汽管道上设有蒸汽阀门;本实用新型提高效率，保证充分混合反应，避免了单独处理一种废水补加甲醛的情况，缩短需保温时间，降低企业成本。

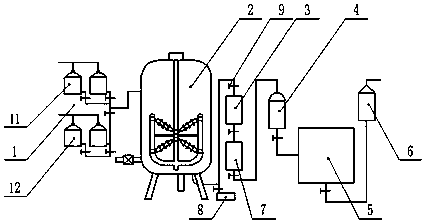

摘要附图
权利要求书
1.一种用于树脂生产的废水处理装置，包括废水收集储存罐(1)，反应釜(2)，过滤器(3)，微电解塔(4)，匀质池(5)，微生物处理设备(6)，pH调节釜(7)，固体树脂收集池(8)和控制阀(9);其特征在于，所述废水收集储存罐(1)包括第一废水收集储存罐(11)和第二废水收集储存罐(12)，其中，第一废水收集储存罐(11)接收酚醛摩尔比大于1的废水，第二废水收集储存罐(12)接收酚醛摩尔比小于1的废水，第一废水收集储存罐(11)、第二废水收集储存罐(12)的输出端与反应釜(2)相连，连接管道上设置有若干个控制阀(9)，控制阀(9)为流量阀;所述反应釜(2)下端设置有蒸汽管道(28)，蒸汽管道(28)上设有蒸汽阀门(29)，且反应釜(2)上端设置有蒸汽出口;所述反应釜(2)底部分别设有支脚(23)、出料管(26)和排污管(24);其中，出料管(26)分别连接固体树脂收集池(8)和过滤器(3);在所述反应釜(2)内部设有搅拌轴(22)和搅拌装置(27)，搅拌轴(22)设于反应釜(2)中心，搅拌轴(22)顶部驱动连接电机(21);所述搅拌装置(27)包括加强杆(71)、搅拌桨(72)和旋转桨(76);所述搅拌桨(72)为U型开口向上设置，在搅拌桨(72)底部为环形基座(73)，且环形基座(73)底部内侧对称设有安装座(75);在搅拌桨(72)上方开口处也对称设有安装座(75);所述安装座(75)固定连接设有旋转桨(76)的一端，旋转桨(76)的另一端通过连接件(74)与搅拌轴(22)固定连接，且旋转桨(76)倾斜设置;所述搅拌桨(72)与搅拌轴(22)之间设有水平方向的加强杆(71);在旋转桨(76)表面均布设有半圆形的搅拌凸起(77);所述过滤器(3)出口端连接pH调节釜(7)，pH调节釜(7)出口端连接微电解塔(4)，微电解塔(4)出口端连接匀质池(5)，且匀质池内部设有搅拌桨;所述匀质池(5)出口端与厌氧微生物处理设备(6)相连;所述反应釜(2)、微电解塔(4)内均设有pH探头。
2.根据权利要求1所述的用于树脂生产的废水处理装置，其特征在于，所述搅拌轴(22)顶部设有轴承组件。
3.根据权利要求1所述的用于树脂生产的废水处理装置，其特征在于，所述电机(21)为双向转动电机。
说明书
一种用于树脂生产的废水处理装置
技术领域
本实用新型涉及树脂生产装置，具体是一种用于树脂生产的废水处理装置。
背景技术
酚醛树脂废水属于高难度有机废水，COD往往高达10万甚至20万。现有的热塑性酚醛树脂工业化生产工艺具有多样性，而相关废水处理技术报道中，都较为单一的处理酚醛树脂生产废水，而酚醛摩尔比>1类型的废水，废水处理过程中都需要向水中添加甲醛，使酚醛摩尔比约为1，然后进行缩聚反应，这样就使得废水处理过程中额外添加了甲醛，增加了成本;同时，现有的相关废水处理报道中，通常需要长时间进行保温(90-100℃)，能耗成本随之上升，效率随之降低;而自2015年1月1日起实施的《中华人民共和国环境保护法》对环境保护提出了更为严格的要求，中小型企业如何才能达标排污将是一大难关。
发明内容
本实用新型的目的在于提供一种提高效率，充分混合反应，避免了单独处理一种废水补加甲醛的情况，降低企业成本用于树脂生产的废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于树脂生产的废水处理装置，包括废水收集储存罐，反应釜，过滤器，微电解塔，匀质池，微生物处理设备，pH调节釜，固体树脂收集池和控制阀;所述废水收集储存罐包括第一废水收集储存罐和第二废水收集储存罐，其中，第一废水收集储存罐接收酚醛摩尔比大于1的废水，第二废水收集储存罐接收酚醛摩尔比小于1的废水，第一废水收集储存罐、第二废水收集储存罐的输出端与反应釜相连，连接管道上设置有若干个控制阀，控制阀为流量阀;所述反应釜下端设置有蒸汽管道，蒸汽管道上设有蒸汽阀门，且反应釜上端设置有蒸汽出口;所述反应釜底部分别设有支脚、出料管和排污管;其中，出料管分别连接固体树脂收集池和过滤器;在所述反应釜内部设有搅拌轴和搅拌装置，搅拌轴设于反应釜中心，搅拌轴顶部驱动连接电机;所述搅拌装置包括加强杆、搅拌桨和旋转桨;所述搅拌桨为U型开口向上设置，在搅拌桨底部为环形基座，且环形基座底部内侧对称设有安装座;在搅拌桨上方开口处也对称设有安装座;所述安装座固定连接设有旋转桨的一端，旋转桨的另一端通过连接件与搅拌轴固定连接，且旋转桨倾斜设置;所述搅拌桨与搅拌轴之间设有水平方向的加强杆;在旋转桨表面均布设有半圆形的搅拌凸起;所述过滤器出口端连接pH调节釜，pH调节釜出口端连接微电解塔，微电解塔出口端连接匀质池，且匀质池内部设有搅拌桨;所述匀质池出口端与厌氧微生物处理设备相连;所述反应釜、微电解塔内均设有pH探头。
进一步的：所述搅拌轴顶部设有轴承组件。
进一步的：所述电机为双向转动电机。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，搅拌装置保证物料充分混合，提高搅拌效率，避免旋转桨易脱落的情况，通用性强，适于推广;同时，加强杆保证纵向和横向的搅拌力，提高整体强度，搅拌凸起进一步提高了搅拌效率、保证物料充分混合;
2、本实用新型根据实际生产情况，将两种工艺的酚醛树脂废水分别存贮，综合使用，避免了单独处理一种废水补加甲醛的情况，并且采用了过滤加微电解工艺，大缩短了缩聚所需保温时间，提高工作效率，降低企业成本。
