申请日2016.05.27
公开(公告)日2016.12.07
IPC分类号C02F11/00; C02F11/12; C02F11/18; C02F101/18; C02F103/16
摘要
一种电镀废水含氰污泥处理装置，包括板框压滤机，在压滤机下方设有接泥斗，在接泥斗的下方设有螺旋输送机，还包括污泥收集装置，所述污泥收集装置包括上薄膜卷筒、下薄膜卷筒、支撑托辊、改向托辊、热压辊和收卷机，上薄膜卷筒和下薄膜卷筒上扯出的薄膜端头连接在收卷机上，支撑托辊位于下薄膜卷筒与收卷机之间，从上薄膜卷筒上扯出的薄膜搭在支撑托辊上，热压辊位于支撑托辊外，上薄膜卷筒和下薄膜卷筒上扯出的薄膜的两端通过热压辊热压封口，从上薄膜卷筒上扯出的薄膜搭接在改向托辊上;螺旋输送机的出料口位于上薄膜卷筒的上方，本实用新型可以很方便的将板框压滤机压出的污泥进行收集装袋，装袋时无需工人在现场。

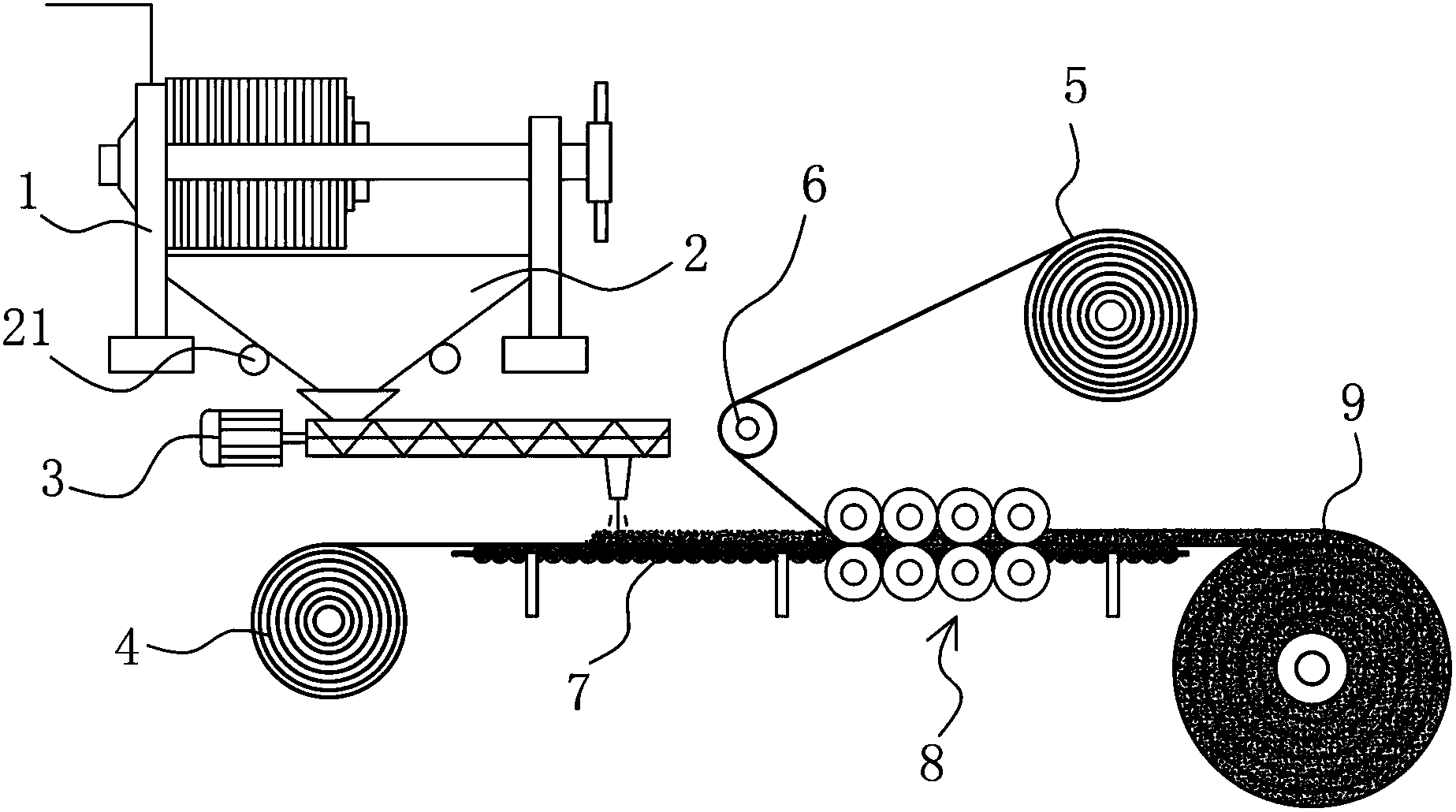

摘要附图
权利要求书
1.一种电镀废水含氰污泥处理装置，包括板框压滤机(1)，在压滤机(1)下方设有接泥斗(2)，在接泥斗(2)的下方设有螺旋输送机(3)，其特征在于：还包括污泥收集装置，所述污泥收集装置包括上薄膜卷筒(5)、下薄膜卷筒(4)、支撑托辊(7)、改向托辊(6)、热压辊(8)和收卷机(9)，上薄膜卷筒(5)和下薄膜卷筒(4)上扯出的薄膜端头连接在收卷机(9)上，支撑托辊(7)位于下薄膜卷筒(4)与收卷机(9)之间，从上薄膜卷筒(5)上扯出的薄膜搭在支撑托辊(7)上，热压辊(8)位于支撑托辊(7)外，上薄膜卷筒(5)和下薄膜卷筒(4)上扯出的薄膜的两端通过热压辊(8)热压封口，改向托辊(6)位于上薄膜卷筒(5)和支撑托辊(7)之间，从上薄膜卷筒(5)上扯出的薄膜搭接在改向托辊(6)上;螺旋输送机(3)的出料口位于上薄膜卷筒(5)的上方，螺旋输送机(3)将排出的污泥排放在上薄膜卷筒(5)扯出的薄膜上。
2.根据权利要求1所述的一种电镀废水含氰污泥处理装置，其特征在于：在接泥斗(2)上安装有多个电磁振动器(21)。
3.根据权利要求1所述的一种电镀废水含氰污泥处理装置，其特征在于：所述热压辊(8)包括支架(81)，在支架(81)内连接有一根第一转轴(82)，在第一转轴(82)的两端分别轴连接有一高频热应加热辊(84)，在支架(81)两侧分别开设有一方孔(86)，在方孔(86)内安装有一可上下移动的第二转轴(83)，在第二转轴(83)的两侧分别安装有一个可转动的高频热应加热辊(84)相对应的压紧辊(85)，从上薄膜卷筒(5)和下薄膜卷筒(4)上扯出的薄膜的两端被压紧在高频热应加热辊(84)于压紧辊(85)之间，支撑托辊(7)从第一转轴(82)与第二转轴(83)之间的空隙穿过。
4.根据权利要求3所述的一种电镀废水含氰污泥处理装置，其特征在于：所述热压辊(8)具有多组。
说明书
一种电镀废水含氰污泥处理装置
技术领域
本实用新型涉及一种电镀废水含氰污泥处理装置。
背景技术
电镀车间产生出的含氰废水不仅含有一定量的剧毒氰化物，而且还含有硫氰酸盐和铜、锌、铅之类的重金属离子，必须经过严格的处理才能排放，其中通过斜板沉淀沉淀出的废水污泥是通过板框压滤机进行压滤，板框压滤机压出的污泥装袋投入到危化品仓库进行储存，在将污泥装袋一般是人工完成，不仅操作不便，而且工人会在装袋的过程吸入污泥干化的粉末或者触碰到污泥而影响人体健康。
发明内容
本实用新型要解决的技术问题是提供一种电镀废水含氰污泥处理装置，可以很方便的将板框压滤机压出的污泥进行收集装袋，装袋时无需工人在现场。
为了解决上述技术问题，本实用新型的技术方案为：一种电镀废水含氰污泥处理装置，包括板框压滤机，在压滤机下方设有接泥斗，在接泥斗的下方设有螺旋输送机，还包括污泥收集装置，所述污泥收集装置包括上薄膜卷筒、下薄膜卷筒、支撑托辊、改向托辊、热压辊和收卷机，上薄膜卷筒和下薄膜卷筒上扯出的薄膜端头连接在收卷机上，支撑托辊位于下薄膜卷筒与收卷机之间，从上薄膜卷筒上扯出的薄膜搭在支撑托辊上，热压辊位于支撑托辊外，上薄膜卷筒和下薄膜卷筒上扯出的薄膜的两端通过热压辊热压封口，改向托辊位于上薄膜卷筒和支撑托辊之间，从上薄膜卷筒上扯出的薄膜搭接在改向托辊上;螺旋输送机的出料口位于上薄膜卷筒的上方，螺旋输送机将排出的污泥排放在上薄膜卷筒扯出的薄膜上。
在接泥斗上安装有多个电磁振动器。
所述热压辊包括支架，在支架内连接有一根第一转轴，在第一转轴的两端分别轴连接有一高频热应加热辊，在支架两侧分别开设有一方孔，在方孔内安装有一可上下移动的第二转轴，在第二转轴的两侧分别安装有一个可转动的高频热应加热辊相对应的压紧辊，从上薄膜卷筒和下薄膜卷筒上扯出的薄膜的两端被压紧在高频热应加热辊于压紧辊之间，支撑托辊从第一转轴与第二转轴之间的空隙穿过。
所述热压辊具有多组。
本实用新型的有益效果为：在板框压滤机将污泥排放到接泥斗中，接泥斗将污泥排入到螺旋输送机内，在通过螺旋输送机将污泥排入到污泥收集装置进行包裹，污泥收集过程可以不用工人在现场操作，不会对人体健康造成影响。
