申请日2016.05.27
公开(公告)日2016.11.30
IPC分类号C02F11/12
摘要

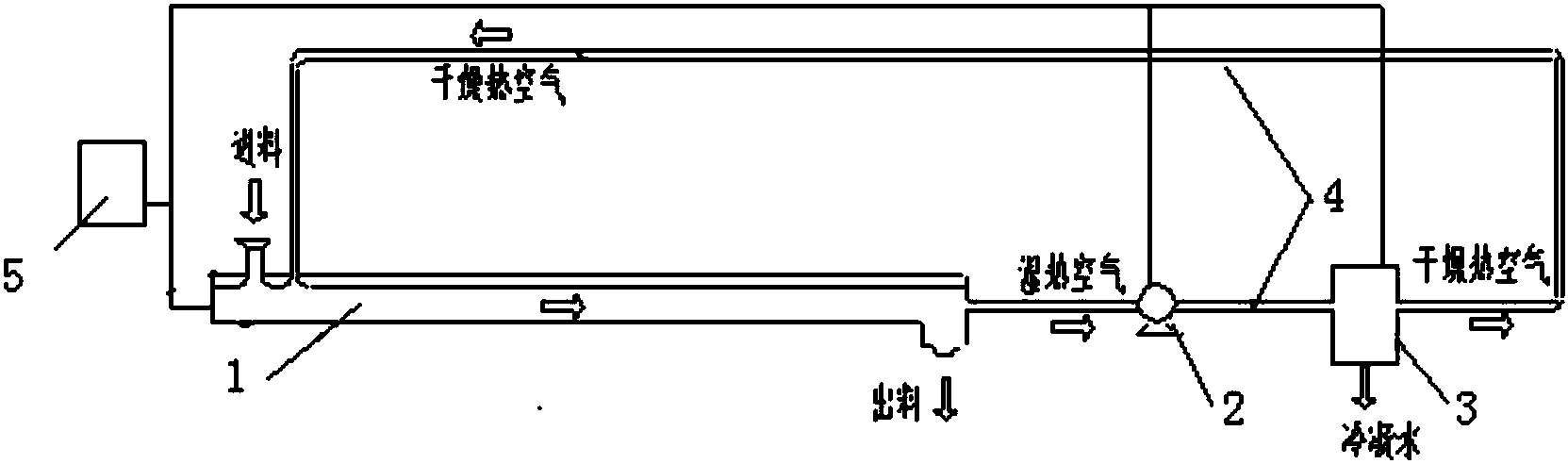

本实用新型公开了一种利用空气源热泵进行污泥处理的系统，包括污泥粉碎干燥单元，循环热空气单元，空气源热泵单元和电气自控单元;其中污泥粉碎干燥单元，循环热空气单元和空气源热泵单元依次通过空气通道连接，空气源热泵单元还通过空气管道与污泥粉碎干燥单元连接;电气自控单元通过电路分别与污泥粉碎干燥单元，循环热空气单元和空气源热泵单元连接。该系统解决了现有污泥或固废处理工程实施处理效果不佳、能耗高的技术现状，产品含水率可灵活调整，实现污泥的减量化、无害化，最终能够实现污泥及废固的资源化，可满足客户的不同层次的需求。
摘要附图
权利要求书
1.一种利用空气源热泵进行污泥处理的系统，其特征在于，该系统包括污泥粉碎干燥单元，循环热空气单元，空气源热泵单元和电气自控单元;其中污泥粉碎干燥单元，循环热空气单元和空气源热泵单元依次通过空气通道连接，空气源热泵单元还通过空气管道与污泥粉碎干燥单元连接;电气自控单元通过电路分别与污泥粉碎干燥单元，循环热空气单元和空气源热泵单元连接。
2.根据权利要求1所述的一种利用空气源热泵进行污泥处理的系统，其特征在于，所述循环热空气单元为循环风机。
3.根据权利要求1所述的一种利用空气源热泵进行污泥处理的系统，其特征在于，所述污泥粉碎干燥单元包括进料口和出料口，连接污泥粉碎干燥单元和空气源热泵单元的空气管道的干燥热风出口设置所述进料口旁边。
4.根据权利要求1所述的一种利用空气源热泵进行污泥处理的系统，其特征在于，所述污泥粉碎干燥单元内部前端设有粉碎装置。
5.根据权利要求1所述的一种利用空气源热泵进行污泥处理的系统，其特征在于，所述污泥粉碎干燥单元内部还设有污泥推进器，用于将污泥向出料口缓慢推进。
6.根据权利要求1所述的一种利用空气源热泵进行污泥处理的系统，其特征在于，空气源热泵单元为除湿型空气源热泵，除湿型空气源热泵底部设有出水口。
说明书
一种利用空气源热泵进行污泥处理的系统
技术领域
本实用新型属于污泥处理技术领域，具体涉及一种污泥减量化系统。
背景技术
一直以来，我国污水处理行业存在着重污水处理，轻污泥处理的倾向。从目前污泥处置的现状来看，我国的污泥目前还是以填埋为主，这不仅占用大量土地而且容易造成二次污染。“十二五”以来，国家加大对于污泥处置的力度，希望通过改变污泥处置的现状，通过科学的处置，达到污泥的减量化、无害化及资源化，使污泥成为替代燃料和原料，这使得污泥处置的市场空间变得广阔起来。
常规的带式污泥干燥系统存在一些缺陷，例如：引风机及电加热器数量多，运行费用高;高温废气直接外排，造成热量的浪费及二次污染;出料含水率不可调或调节困难，灵活性差。
实用新型内容
针对上述现有技术中存在的问题，本实用新型提供了一种可避免出现上述技术缺陷的利用空气源热泵进行污泥处理的系统。
一种利用空气源热泵进行污泥处理的系统，该系统包括污泥粉碎干燥单元，循环热空气单元，空气源热泵单元和电气自控单元;其中污泥粉碎干燥单元，循环热空气单元和空气源热泵单元依次通过空气通道连接，空气源热泵单元还通过空气管道与污泥粉碎干燥单元连接;电气自控单元通过电路分别与污泥粉碎干燥单元，循环热空气单元和空气源热泵单元连接。
进一步地，所述循环热空气单元为循环风机。
进一步地，所述污泥粉碎干燥单元包括进料口和出料口，连接污泥粉碎干燥单元和空气源热泵单元的空气管道的干燥热风出口设置所述进料口旁边。
进一步地，所述污泥粉碎干燥单元内部前端设有粉碎装置。
进一步地，所述污泥粉碎干燥单元内部还设有污泥推进器，用于将污泥向出料口缓慢推进。
进一步地，空气源热泵单元为除湿型空气源热泵，除湿型空气源热泵底部设有出水口。
本实用新型的有益技术效果是：
1)运行费用低，相当于传统工艺的50%左右;
2)低温封闭运行，无臭气及有害气体产生;
3)占地面积小，相当于传统工艺的20%～25%;
4)产品含水率可调，灵活性好;
5)在实现污泥减量化、无害化的同时，在污泥出料口根据用户的需求添加合适的添加剂，实现污泥的资源化，使污泥成为替代燃料和原料。
