申请日2016.05.04
公开(公告)日2016.07.20
IPC分类号C02F9/14
摘要
本发明公开了一种生活污水处理总站污水管线的安装结构，它包括从左往右顺次设置的格栅渠(1)、酸化调节池(2)、初滤池(3)、厌氧生物滤池(4)、充氧池(5)、好氧生物滤池(6)、终滤池(7)、植物检测池(8)以及放流渠(9)，所述的酸化调节池(2)内添加有厌氧发酵菌排污管G(23)的短管插装于通孔G(16)内，排污管A(17)、排污管B(18)、排污管C(19)、排污管D(20)、排污管E(21)、排污管F(22)以及排污管G(23)的长管两端均设置有封头(24)，所述的放流渠(9)上设置有污水排放管(25)。本发明的有益效果是：极大提高污水的输送效率、出水量大、水质检测精度高。
权利要求书

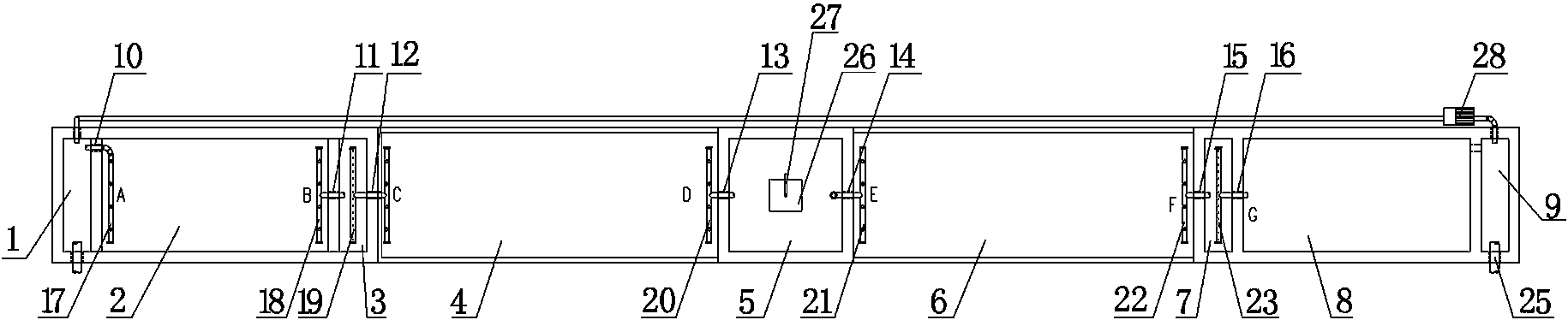

1.一种生活污水处理总站污水管线的安装结构，其特征在于：它包括从左往右顺次设置的格栅渠(1)、酸化调节池(2)、初滤池(3)、厌氧生物滤池(4)、充氧池(5)、好氧生物滤池(6)、终滤池(7)、植物检测池(8)以及放流渠(9)，所述的酸化调节池(2)内添加有厌氧发酵菌，厌氧生物滤池(4)内填装有厌氧生物载体，好氧生物滤池(6)内填装有好氧生物载体，酸化调节池(2)的左墙体上设置有连通格栅渠(1)的通孔A(10)，酸化调节池(2)的右墙体上设置有连通初滤池(3)的通孔B(11)，初滤池(3)的右墙体上设置有连通厌氧生物滤池(4)的通孔C(12)，充氧池(5)的左墙体上设置有连通厌氧生物滤池(4)的通孔D(13)，充氧池(5)的右墙体上设置有连通好氧生物滤池(6)的通孔E(14)，终滤池(7)的左墙体上设置有连通好氧生物滤池(6)的通孔F(15)，终滤池(7)的右墙体上设置有连通植物检测池(8)的通孔G(16)，该生活污水处理总站污水管线的安装结构还包括排污管A(17)、排污管B(18)、排污管C(19)、排污管D(20)、排污管E(21)、排污管F(22)以及排污管G(23)，所述的排污管A(17)呈L形状，排污管A(17)的长管设置于酸化调节池(2)内且垂直于酸化调节池(2)的前墙体设置，排污管A(17)的短管插装于通孔A(10)内，所述的排污管B(18)、排污管D(20)、排污管E(21)、排污管F(22)和排污管G(23)均呈T形状，排污管B(18)的长管设置于酸化调节池(2)内且平行于排污管A(17)的长管设置，排污管B(18)的短管插装于通孔B(11)内，排污管D(20)的长管设置于厌氧生物滤池(4)内且平行于排污管A(17)的长管设置，排污管D(20)的短管插装于通孔D(13)内，排污管E(21)的长管设置于好氧生物滤池(6)内且平行于排污管A(17)的长管设置，排污管E(21)的短管插装于通孔E(14)内，排污管F(22)的长管设置于好氧生物滤池(6)内且平行于排污管A(17)的长管设置，排污管F(22)的短管插装于通孔F(15)内，排污管G(23)的长管设置于终滤池(7)内且平行于排污管A(17)的长管设置，排污管G(23)的短管插装于通孔G(16)内，所述的排污管C(19)呈H形状，排污管C(19)的两根长管分别设置于初滤池(3)和厌氧生物滤池(4)内，排污管C(19)的短管插装于通孔C(12)内，所述的排污管A(17)、排污管B(18)、排污管C(19)、排污管D(20)、排污管E(21)、排污管F(22)以及排污管G(23)的长管两端均设置有封头(24)且长管上且沿长管的长度方向上设置有多个小孔，所述的放流渠(9)上设置有污水排放管(25)。
2.根据权利要求1所述的一种生活污水处理总站污水管线的安装结构，其特征在于：它还包括固定安装于充氧池(5)内的充氧泵(26)，所述的充氧泵(26)的出口端连接有出水管(27)。
3.根据权利要求1所述的一种生活污水处理总站污水管线的安装结构，其特征在于：它还包括水泵(28)，所述的水泵(28)的吸水口与放流渠(9)连通，水泵(28)的出水口与格栅渠(1)连通。
说明书
一种生活污水处理总站污水管线的安装结构
技术领域
本发明涉及生活污水处理的技术领域，特别是一种生活污水处理总站污水管线的安装结构。
背景技术
目前，随着人类文明的进步和社会经济的发展，人类已逐步认识到环境保护对促进社会进步和经济持续、稳定、协调发展的重要意义。环境保护工作已成为我们的一项基本国策，受到社会普遍的关注和重视。
农村科技农业快速发展的同时，加快了我国新农村建设规划的步伐，不久的将来将会告别同村各户“散居”的时代，取而代之的将是生活、医疗、科学、文化“软硬”设施条件齐全同村聚居的格局。农村聚居生活不仅能够加速基础设施、教育的普及，还能极大地提高农村的生活水平，但是人口的高密度聚集模式必将对周围的生态环境带来很大的挑战，其中污染最突出的就是人们居住生活所产生的生活污水，这严重阻碍着新农村发展建设的步伐。
生活污水主要是由粪便和洗涤污水组成，含有大量的有机物，如纤维素、淀粉、糖类和脂肪蛋白质等，在厌氧细菌作用下，易生恶臭物质;也常含有病原菌、病毒和寄生虫卵;生活污水若不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水。而现有的污水管布线复杂，污水管之间经常交错布置，维修或更换非常困难，此外，采用这些管线来输送污水，存在输送时间长的特点。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种结构紧凑、极大提高污水的输送效率、出水量大、水质检测精度高的生活污水处理总站污水管线的安装结构。
本发明的目的通过以下技术方案来实现：一种生活污水处理总站污水管线的安装结构，它包括从左往右顺次设置的格栅渠、酸化调节池、初滤池、厌氧生物滤池、充氧池、好氧生物滤池、终滤池、植物检测池以及放流渠，所述的酸化调节池内添加有厌氧发酵菌，厌氧生物滤池内填装有厌氧生物载体，好氧生物滤池内填装有好氧生物载体，酸化调节池的左墙体上设置有连通格栅渠的通孔A，酸化调节池的右墙体上设置有连通初滤池的通孔B，初滤池的右墙体上设置有连通厌氧生物滤池的通孔C，充氧池的左墙体上设置有连通厌氧生物滤池的通孔D，充氧池的右墙体上设置有连通好氧生物滤池的通孔E，终滤池的左墙体上设置有连通好氧生物滤池的通孔F，终滤池的右墙体上设置有连通植物检测池的通孔G，该生活污水处理总站污水管线的安装结构还包括排污管A、排污管B、排污管C、排污管D、排污管E、排污管F以及排污管G，所述的排污管A呈L形状，排污管A的长管设置于酸化调节池内且垂直于酸化调节池的前墙体设置，排污管A的短管插装于通孔A内，所述的排污管B、排污管D、排污管E、排污管F和排污管G均呈T形状，排污管B的长管设置于酸化调节池内且平行于排污管A的长管设置，排污管B的短管插装于通孔B内，排污管D的长管设置于厌氧生物滤池内且平行于排污管A的长管设置，排污管D的短管插装于通孔D内，排污管E的长管设置于好氧生物滤池内且平行于排污管A的长管设置，排污管E的短管插装于通孔E内，排污管F的长管设置于好氧生物滤池内且平行于排污管A的长管设置，排污管F的短管插装于通孔F内，排污管G的长管设置于终滤池内且平行于排污管A的长管设置，排污管G的短管插装于通孔G内，所述的排污管C呈H形状，排污管C的两根长管分别设置于初滤池和厌氧生物滤池内，排污管C的短管插装于通孔C内，所述的排污管A、排污管B、排污管C、排污管D、排污管E、排污管F以及排污管G的长管两端均设置有封头且长管上且沿长管的长度方向上设置有多个小孔，所述的放流渠上设置有污水排放管。
它还包括固定安装于充氧池内的充氧泵，所述的充氧泵的出口端连接有出水管。
它还包括水泵，所述的水泵的吸水口与放流渠连通，水泵的出水口与格栅渠连通。
本发明具有以下优点：(1)本发明利用微生物吸附降解有机物，具有生态环保的特性。(2)本发明能够通过在植物检测池内栽植水生植物并通过其健康生长状况观察了解整个生活污水处理站的处理出水水质情况，从而更能真实反应出水水质情况，具有检测精度高的特点。(3)本发明保证了污水出水均匀，提高了污水与厌氧生物载体和好氧生物载体之间的接触面积，有效提高了污水处理的效率。
