申请日2016.05.05
公开(公告)日2016.12.21
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型环保水处理装置，本实用新型包括漏斗;漏斗内侧上部安装有过滤网;漏斗外表面中央位置焊接有三根支柱;支柱的另一端连接有垫片;漏斗的底端与二级过滤块顶面的中央位置连接;二级过滤块的底面中央位置安装有过滤纸盛放盒;过滤纸盛放盒的正面开有过滤纸口a;过滤纸口a的下侧设置有过滤纸口b;过滤纸盛放盒正面的一端边缘连接有密封盖;密封盖的另一端边缘位置设置有卡块;过滤纸盛放盒在过滤纸口a的一侧设置有卡槽;过滤纸盛放盒的底面中央位置通过焊接圈与出水管焊接;本实用新型采用三层过滤处理的方式，能够有效地处理自然水源，并且快捷方便。
权利要求书

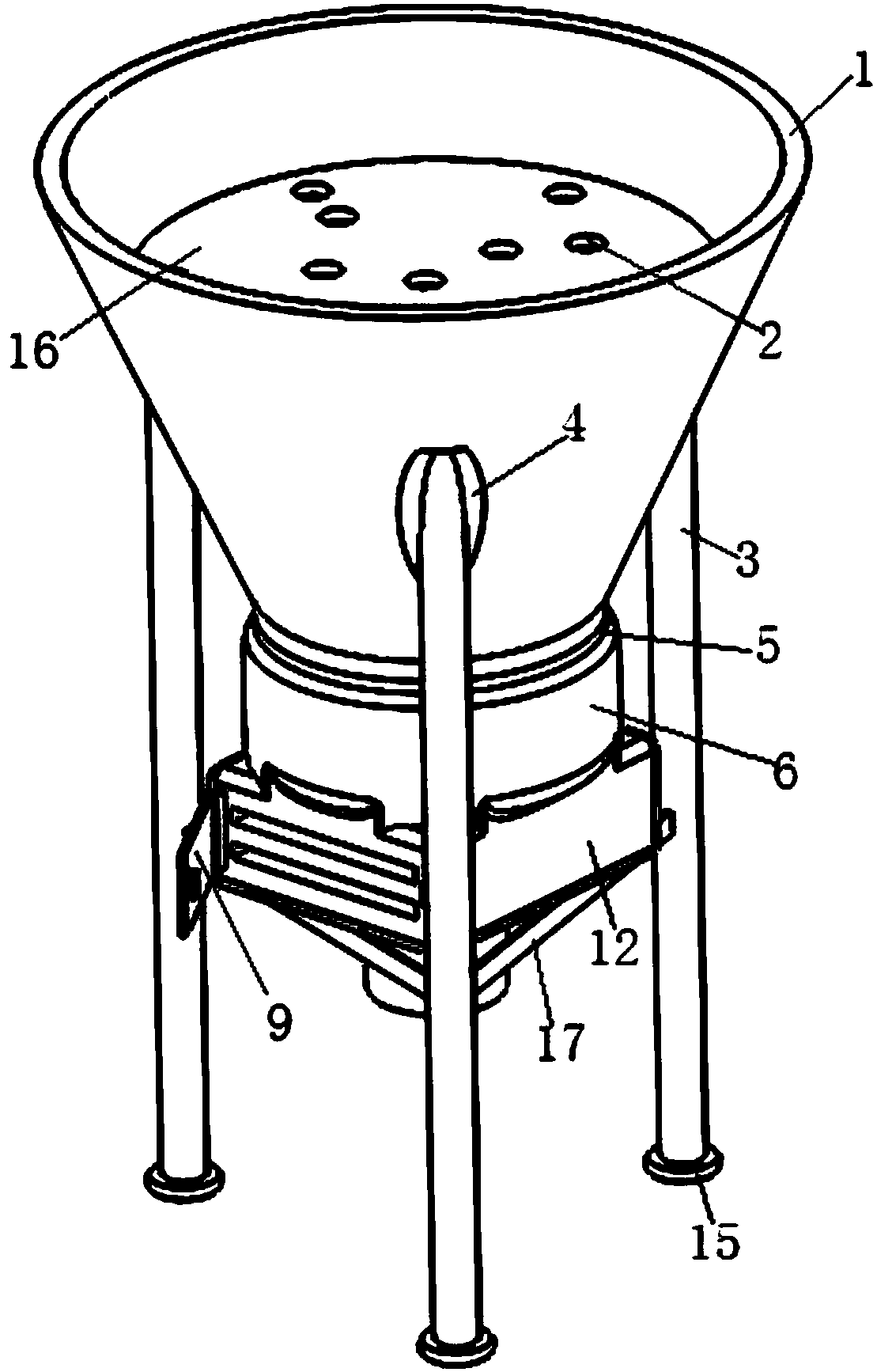

1.一种新型环保水处理装置，其特征在于：包括漏斗(1);所述的漏斗(1)内侧上部安装有过滤网(2);所述的漏斗(1)外表面中央位置焊接有三根支柱(3);所述的支柱(3)的另一端连接有垫片(15);所述的漏斗(1)的底端与二级过滤块(6)顶面的中央位置连接;所述的二级过滤块(6)的底面中央位置安装有过滤纸盛放盒(12);所述的过滤纸盛放盒(12)的正面开有过滤纸口a(7);所述的过滤纸口a(7)的下侧设置有过滤纸口b(8);所述的过滤纸盛放盒(12)正面的一端边缘连接有密封盖(9);所述的密封盖(9)的另一端边缘位置设置有卡块(10);所述的过滤纸盛放盒(12)在过滤纸口a(7)的一侧设置有卡槽(11);所述的过滤纸盛放盒(12)的底面中央位置通过焊接圈(13)与出水管(14)焊接。
2.根据权利要求1所述的一种新型环保水处理装置，其特征在于：所述的过滤网(2)的表面开有过滤孔(16);所述的过滤孔(16)均匀成圆周排列;所述的过滤纸口a(7)与过滤纸口b(8)处于平行状态。
3.根据权利要求1所述的一种新型环保水处理装置，其特征在于：所述的支柱(3)的一端设置有连接块(4);所述的连接块(4)的材质为钢;所述的支柱(3)通过连接块(4)与漏斗(1)的外侧表面连接;所述的三根支柱(3)均匀成圆周排列;所述的两根支柱(3)之间的中央位置连接有加固杆(17)。
4.根据权利要求1所述的一种新型环保水处理装置，其特征在于：所述的二级过滤块(6)的形状为圆柱体;所述的二级过滤块(6)的顶面边缘位置连接有密封圈(5);所述的二级过滤块(6)的内部设置有活性炭层。
5.根据权利要求1所述的一种新型环保水处理装置，其特征在于：所述的过滤纸盛放盒(12)的内部安装有纳米银离子嵌入型过滤纸。
说明书
一种新型环保水处理装置
技术领域
本实用新型涉及水净化设备技术领域，具体为一种新型环保水处理装置。
背景技术
简单讲，“水处理”就是通过物理、化学、生物的手段，去除水中一些对生产、生活不需要的有害物质，是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。由于社会生产、生活与水密切相关。因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用;在水处理的过程中，杀菌是一种比较困难的工作。
实用新型内容
本实用新型的目的在于提供一种新型环保水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型环保水处理装置，包括漏斗;所述的漏斗内侧上部安装有过滤网;所述的漏斗外表面中央位置焊接有三根支柱;所述的支柱的另一端连接有垫片;所述的漏斗的底端与二级过滤块顶面的中央位置连接;所述的二级过滤块的底面中央位置安装有过滤纸盛放盒;所述的过滤纸盛放盒的正面开有过滤纸口a;所述的过滤纸口a的下侧设置有过滤纸口b;所述的过滤纸盛放盒正面的一端边缘连接有密封盖;所述的密封盖的另一端边缘位置设置有卡块;所述的过滤纸盛放盒在过滤纸口a的一侧设置有卡槽;所述的过滤纸盛放盒的底面中央位置通过焊接圈与出水管焊接。
优选的，所述的过滤网的表面开有过滤孔;所述的过滤孔均匀成圆周排列;所述的过滤纸口a与过滤纸口b处于平行状态。
优选的，所述的支柱的一端设置有连接块;所述的连接块的材质为钢;所述的支柱通过连接块与漏斗的外侧表面连接;所述的三根支柱均匀成圆周排列;所述的两根支柱之间的中央位置连接有加固杆。
优选的，所述的二级过滤块的形状为圆柱体;所述的二级过滤块的顶面边缘位置连接有密封圈;所述的二级过滤块的内部设置有活性炭层。
优选的，所述的过滤纸盛放盒的内部安装有纳米银离子嵌入型过滤纸。
与现有技术相比，本实用新型的有益效果是：本实用新型采用过滤网，过滤网上设有过滤孔，当自然水倒入漏斗时，过滤网会对自然水进行初步水处理，将水中的悬浮物和大部分的固体杂质清除，将液态水与不溶解的较大固体杂质隔开，使水更加清洁，除去固态杂质;采用过滤纸盛放盒，过滤纸盛放盒的内部安装有纳米银离子嵌入型过滤纸，纳米银离子可以将绝大部分的细菌杀死，所以纳米银离子嵌入型过滤纸可以将水中的绝大部分的细菌杀死，保证了水质的安全，且一张纳米银离子嵌入型过滤纸可以过滤100升的水，且纳米银离子嵌入型过滤纸更换方便，节能环保。
