申请日2016.05.12
公开(公告)日2017.11.21
IPC分类号F16L9/128
摘要
本发明涉及一种HDPE内外双筋加强污水专用管，它包括呈圆筒状的内管(1)，内管(1)的外壁面沿该内管的长度方向螺旋环绕有中空外管(2)，外管(2)的波峰与内管(1)之间形成中空内腔(3)，外管(2)的波谷与内管(1)相互熔合在一起，其特征在于在所述中空内腔(3)内设置有增强内筋(4)，增强内筋(4)的一端与外管(2)的内壁相连，另一端与内管(1)的外壁相连，在所述外管(2)的波谷上设置有增强外筋(5)。本发明通过在管体的中空内腔中设置内筋，以及在管体最薄弱的波谷位置设置增强外筋，达到双重加强作用，从而提高污水专用管的强度和抗压能力。
权利要求书

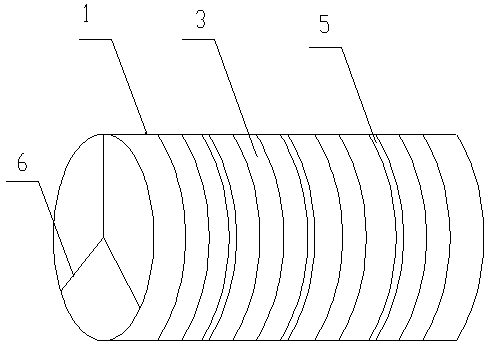

1.一种HDPE内外双筋加强污水专用管，它包括呈圆筒状的内管(1)，其特征在于：在所述内管(1)内部沿圆周方向均匀设置有多个支撑板(6)，所述支撑板(6)的一端固定连接在管壁上，另一端交汇连接于管体(1)的几何中心上，内管(1)的外壁面沿该内管的长度方向螺旋环绕有中空外管(2)，外管(2)的波峰与内管(1)之间形成中空内腔(3)，外管(2)的波谷与内管(1)相互熔合在一起，其特征在于在所述中空内腔(3)内设置有增强内筋(4)，增强内筋(4)的一端与外管(2)的内壁相连，另一端与内管(1)的外壁相连，在所述外管(2)的波谷上设置有增强外筋(5)。
2.根据权利要求1所述的一种HDPE内外双筋加强污水专用管，其特征在于所述增强内筋(4)可以是单根竖直设置，或两根平行竖直设置，或两根成一定夹角对称布置。
3.根据权利要求1或2所述的一种HDPE内外双筋加强污水专用管，其特征在于所述增强外筋(5)的截面形状为半圆形或矩形。
说明书
HDPE内外双筋加强污水专用管
技术领域
本发明涉及一种HDPE内外双筋加强污水专用管，尤其涉及一种埋入地下的缠绕波纹管。属于管件技术领域。
背景技术
传统的污水处理排水管道采用水泥管道，这种管道需要全部在现场施工，施工起来非常的不方便，施工成本高，而且不能被重复利用，使用寿命也受到一定的限制。
近年来，随着对市政管道的大量需求，并为克服之前的一些技术缺陷，出现了许多塑料管道，如PVC 管、直通输水管、钢带增强型螺旋波纹管、具有中空凸肋的缠绕波纹管等。HDPE 螺旋波纹管是以高密度聚乙烯为原料的一种新型轻质管材，具有重量轻、耐高压、韧性好、施工快、寿命长等特点，其优异的管壁结构设计，与其他结构的管材相比，成本大大降低，并且由于连接方便、可靠，在国内外得到广泛应用，大量代替混凝土管和铸铁管。
由于目前HDPE 螺旋波纹管通常作为埋在地下排水用的管材，其承受外部压力的大小，直接影响了管材性能的好坏，其衡量指标即为环刚度。如果HDPE 螺旋波纹管的环刚度不够，则会造成管材在施工或作用中因无法承受外部的压力而发生变形。
发明内容
本发明的目的在于克服上述不足，提供一种HDPE内外双筋加强污水专用管，能增强缠绕波纹管的强度和抗压能力。
本发明的目的是这样实现的：一种HDPE内外双筋加强污水专用管，它包括呈圆筒状的内管，在所述内管内部沿圆周方向均匀设置有多个支撑板，所述支撑板的一端固定连接在管壁上，另一端交汇连接于管体的几何中心上，内管的外壁面沿该内管的长度方向螺旋环绕有中空外管，外管的波峰与内管之间形成中空内腔，外管的波谷与内管相互熔合在一起，在所述中空内腔内设置有增强内筋，增强内筋的一端与外管的内壁相连，另一端与内管的外壁相连，在所述外管的波谷上设置有增强外筋。
所述增强内筋可以是单根竖直设置，或两根平行竖直设置，或两根成一定夹角对称布置。
所述增强外筋的截面形状为半圆形或矩形。
与现有技术相比，本发明的有益效果是：
本发明通过在管体的中空内腔中设置内筋，以及在管体最薄弱的波谷位置设置增强外筋，达到双重加强作用，从而提高污水专用管的强度和抗压能力。
