申请日2016.05.12
公开(公告)日2017.09.26
IPC分类号F28D1/047; F28F9/00
摘要
本实用新型公开了一种废水余热回收装置。包括箱体和水管，所述水管位于箱体内，所述箱体上设有维修口，所述维修口设有维修门，所述维修门与维修口呈密封状态。在箱体内装置损坏，需要对其进行维修。或长时间使用后装置后箱体内残留较多脏污杂质，需要对其进行清洁时，拆卸或转开维修门，使人能直接接触到箱体内部结构，并对其进行维护维修，达到了可对装置进行维护维修的有益效果。
权利要求书

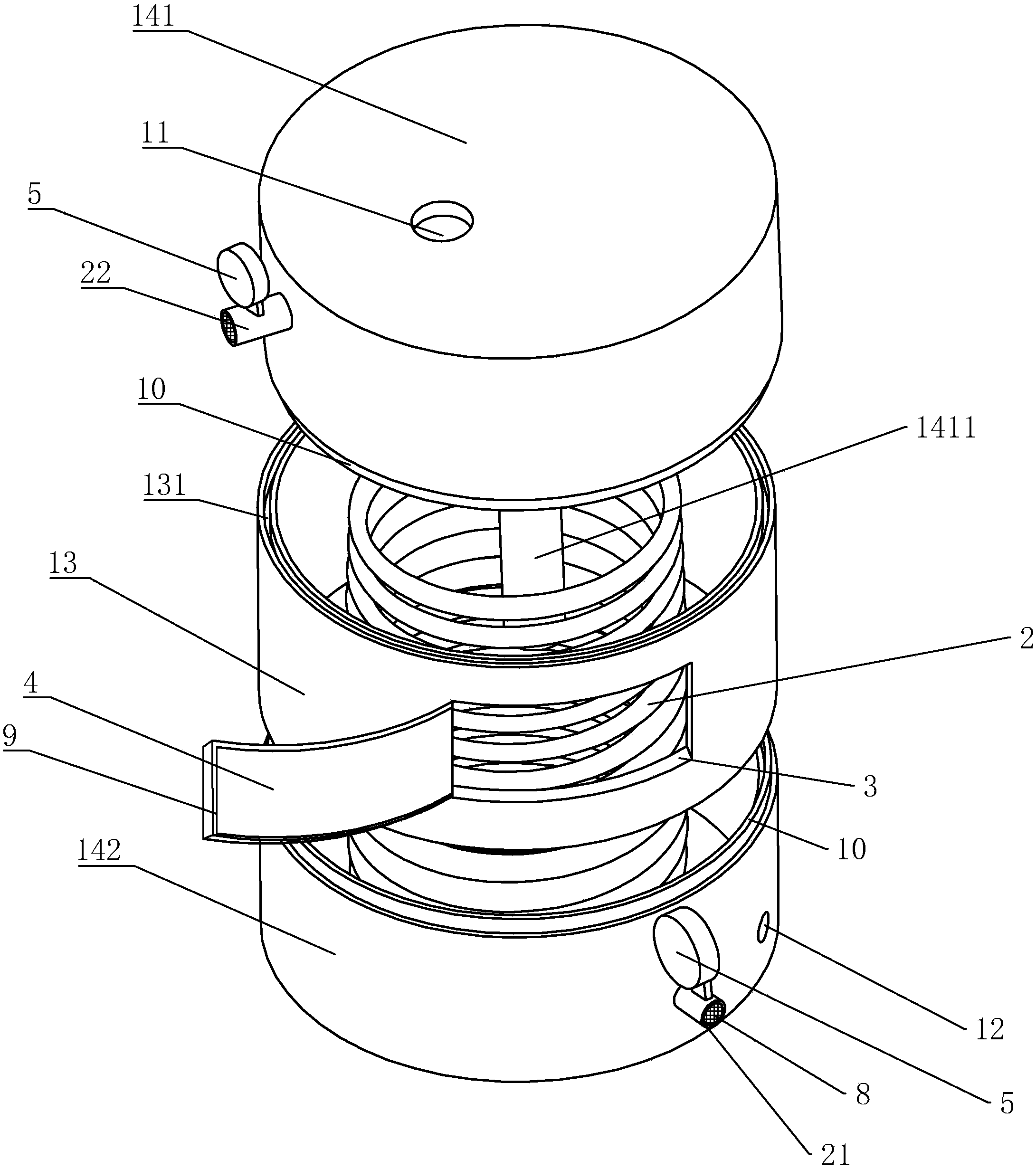

1.一种废水余热回收装置，包括箱体(1)和水管(2)，所述水管(2)位于箱体(1)内，其特征在于：所述箱体(1)上设有维修口(3)，所述维修口(3)设有维修门(4)，所述维修门(4)与维修口(3)呈密封配合。
2.根据权利要求1所述的一种废水余热回收装置，其特征在于：所述箱体(1)包括维修部(13)和固定部(14)，所述箱体(1)、维修部(13)和固定部(14)均为空心圆柱状结构，所述维修口(3)位于维修部(13)，所述维修部(13)与固定部(14)呈同轴转动配合。
3.根据权利要求2所述的一种废水余热回收装置，其特征在于：所述固定部(14)分为上固定部(141)和下固定部(142)，所述维修部(13)位于上固定部(141)和下固定部(142)之间，所述上固定部(141)设有支撑杆(1411)，所述支撑杆(1411)固定连接于下固定部(142)。
4.根据权利要求3所述的一种废水余热回收装置，其特征在于：所述下固定部(142)上底面与上固定部(141)下底面均设有凸起(10)，所述维修部(13)上下底面均设有圆形凹槽(131)，所述凸起(10)与圆形凹槽(131)呈嵌设配合。
5.根据权利要求1所述的一种废水余热回收装置，其特征在于：所述维修门(4) 内侧边缘上设有密封条(9)。
6.根据权利要求1所述的一种废水余热回收装置，其特征在于：所述维修门(4)与箱体(1)呈转动连接。
7.根据权利要求1所述的一种废水余热回收装置，其特征在于：所述水管(2)一端设有进水口(21),一端设有出水口(22),所述进水口(21)和出水口(22)设有压力表(5)。
8.根据权利要求1所述的一种废水余热回收装置，其特征在于：所述箱体(1)内部设有照明装置(6)。
9.根据权利要求1所述的一种废水余热回收装置，其特征在于：所述箱体(1)外设有隔热层(7)。
10.根据权利要求7所述的一种废水余热回收装置，其特征在于：所述出水口(22)设有过滤网(8)。
说明书
一种废水余热回收装置
技术领域
本实用新型涉及一种热回收装置，具体涉及一种废水余热回收装置。
背景技术
如专利CN203163542U，一种废水余热回收装置，包括箱体，所述箱体的上部开有废水进水口，其底部开有废水排放口，所述箱体内固定有落水盘，所述落水盘内安装有盘香换热管，所述落水盘的边缘开有一圈落水孔，所述落水盘落水孔的下方安装有螺旋换热管，所述螺旋换热管的下端与所述箱体上的进水口相连，所述螺旋换热管的上端与所述盘香换热管的一端相连，所述盘香换热管的另一端与所述箱体上的出水口相连。所述内部装置在长时间使用后，废水中的杂质沉淀，使装置内会有脏污和杂质残留，同时装置也会破损，影响热交换的换热效果，所以需要对装置内部定期进行清理维护。而此装置箱体上并没有渠道直接接触箱体内部装置，维修时需拆开整个箱体，对装置内部进行维修维护很不方便。
实用新型内容
本实用新型的目的是提供一种废水余热回收装置，所述装置箱体上设有维修口，所述维修口设有维修门，可通过维修口直接接触箱体内部装置，达到方便维修维护所述装置的有益效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种废水余热回收装置，包括箱体和水管，所述水管位于箱体内，所述箱体上设有维修口，所述维修口设有维修门，所述维修门与维修口呈密封配合。
通过采用上述技术方案，在使用废水余热回收装置时维修门于箱体呈密闭状态。在箱体内装置损坏，需要对其进行维修。或长时间使用后装置后箱体内残留较多脏污杂质，需要对其进行清洁时，拆卸或转开维修门，使人能直接接触到箱体内部结构，并对其进行维护维修，达到了可对装置进行维护维修的有益效果。同时在废水余热回收的过程中，箱体内充满了废水。在废水排尽前，若无密封装置废水很容易从维修口溢出，若废水有污染性，溢出的废水会对人体造成伤害。密封保证了废水不外泄，达到了保护维修人员安全维修废水处理装置的效果。
本实用新型的进一步设置为：所述箱体包括维修部和固定部，所述箱体、维修部和固定部均为空心圆柱状结构，所述维修口位于维修部，所述维修部与固定部呈同轴转动配合。
通过采用上述技术方案，在需维修箱体内部结构时，拆卸所述维修门，滑动维修部，使维修部与固定部的相对位置变化。由于维修口位于维修部上，所以维修口随维修部相对固定部运动，即维修口相对水管运动，则维修员通过维修口可看见所述箱体内部的所有结构，达到方便维修员360度维护维修所述箱体内部装置的有益效果。
本实用新型的进一步设置为：所述固定部分为上固定部和下固定部，所述维修部位于上固定部和下固定部之间，所述上固定部设有支撑杆，所述支撑杆固定连接于下固定部。
通过采用上述技术方案，方便了维修部的转动。当废水余热回收装置用于大型化工厂,而不是用于洗手槽等小型设备时,箱体的体积较大,同时的箱体也较为沉重。因为转动维修部时,需克服维修部的重力,而整个箱体上部均为维修部时,维修部会很沉重,此时转动维修部将会很困难。把固定部分为上下固定部后,由于上固定部与下固定部固定连接,上固定部的重力不附加于维修部,同时维修部体积变小,自身重量变轻,转动维修部所需克服的力小,达到了方便转动维修部的有益效果。
本实用新型的进一步设置为：所述下固定部上底面与上固定部下底面均设有凸起，所述维修部上下底面均设有圆形凹槽，所述凸起与圆形凹槽呈嵌设配合。
通过采用上述技术方案，在不引入外部结构如滑轮滑轨等装置的前提下使维修部和固定部呈滑动连接，使所述箱体结构简单，减小了箱体的加工难度，达到了方便箱体加工的有益效果。
本实用新型的进一步设置为：所述维修门内侧边缘上设有密封条。
通过采用上述技术方案，密封了维修口。维修门上设有密封条，保证了维修口的密封性。同时密封条结构简单且易更换，达到了良好密封维修口，保证箱体不漏水。
本实用新型的进一步设置为：所述维修门于箱体呈转动连接。
通过采用上述技术方案，在需要对所述箱体内部进行维护维修时，徒手转开维修门即可，不需要借助外界工具。同时维修门连接于箱体，减小了维修门拆卸后丢失的可能性。达到了便于维护维修箱体内部装置的有益效果。
本实用新型的进一步设置为：所述进水口和出水口设有压力表。
通过采用上述技术方案，观察所述进水口和出水口水压是否稳定，当进水口水压稳定，而出水口水压不稳时，说明出水口和进水口中间的这段水管出现故障，需进行维修。防止水管出现破裂但无人发现，导致废水进入水管中，与干净的水混合。则人使用水管中的水时可能产生安全隐患，如废水具有腐蚀性。故设置上述结构，达到了即时发现水管故障的有益效果。
本实用新型的进一步设置为：所述箱体内部设有照明装置。
通过采用上述技术方案，使箱体内部明亮。因为箱体为封闭装置，在维修时，从维修口照入所述箱体内的光有限，不利于寻找箱体内部装置的破损点和脏污。在箱体内部设有照明装置后，箱体内部明亮，便于维修员观察箱体内部装置，维修人员可快速观察到故障点。而清洁人员也可观察油污分布，定点擦拭油污。达到了便于维护和维修箱体内部装置的有益效果。
本实用新型的进一步设置为：所述箱体外设有隔热层。
通过采用上述技术方案，防止人被烫伤。由于废水的水温很高，若人在无防护措施时直接接触所述箱体表面，很有可能被烫伤。而且隔热层可以减少箱体与冷空气的接触面积，减小了废水热量的损失，能更好的利用废水的热能。所以达到了防止人烫伤的有益效果，同时达到了更好利用热能的附加效果。
本实用新型的进一步设置为：所述出水口设有过滤网。
通过采用上述技术方案，废水经过过滤网，过滤了废水中一部分杂质，减少了所述箱体内脏污的堆积，又防止杂质堵塞废水出水口。同时所述废水排出所述箱体外时，废水排放前处理的步骤减少。达到了废水余热回收装置不易堵塞的有益效果，同时有便于废水处理的附加效果。
综上所述，本实用新型具有以下有益效果：维修员可以在外界昏暗时，清晰的360度观察诊断维修箱体内部装置，且装置充分利用了废水的热能，同时防止了人被烫伤。因为废水经过过滤进入所述装置内，则该装置不易堵塞，且排出废水处理较为便捷。
