申请日2016.05.12
公开(公告)日2016.11.30
IPC分类号C02F9/14; B60P3/00
摘要
本发明公开了一种污水处理半挂车，包括车架和车厢，车厢固定在车架上，车架上还设有柴油发电机和抽水泵，抽水泵内收纳有抽水带，其通过进水管与车厢内部相连通;车架下部设有控制器和反光架;车厢内通过隔板依次隔有设有格栅池、预处理池、MBR膜生物反应池、紫外线消毒池和离子交换器，车厢顶部设有排风扇和压缩机，格栅池内设有粗格栅和细格栅，格栅池下部设有引流管，其将污水引入预处理池;MBR膜生物反应器内设有瀑气搅拌器和填料架，上壁设有滗水器，滗水器与紫外线消毒池连通，紫外线消毒池内设有紫外线灯架;紫外线消毒池下部设有离子交换器;本装置能被牵引移动，功能多样处理污水高效快捷。
权利要求书

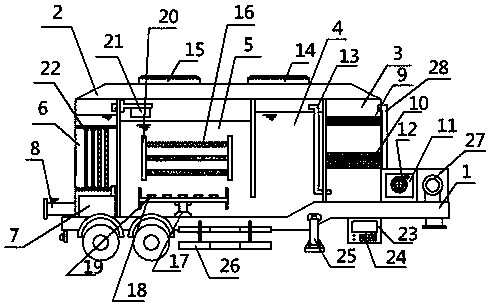

1.一种污水处理半挂车，包括车架(1)和车厢(2)，车厢(2)固定在车架(1)上，车架(1)上设有悬架、轮胎、升降支撑(25)和反光架(26)，其特征在于：所述车厢(2)内设有污水处理工作站，污水处理站通过隔板依次隔有格栅池(3)、CASS工艺池和紫外线消毒池(6)。
2.根据权利要求1所述的一种污水处理半挂车，其特征在于：所述格栅池(3)内竖向设有粗格栅(9)和细格栅(10)。
3.根据权利要求1所述的一种污水处理半挂车，其特征在于：所述CASS工艺池设有预处理池(4)和MBR膜生物反应池(5)，预处理池(4)通过隔板与MBR膜生物反应池(5)隔开，所述隔板下部设有开口。
4.根据权利要求3所述的一种污水处理半挂车，其特征在于：所述MBR膜生物反应池(5)内设有填料架(20)，填料架(20)上设有多层的生物膜层(16)。
5.根据权利要求4所述的一种污水处理半挂车，其特征在于：所述车厢(2)顶部设有排气扇(15)和压缩机(14)。
6.根据权利要求5所述的一种污水处理半挂车，其特征在于：所述MBR膜生物反应池(5)下部设有转轴(17)，通过转轴(17)活动连接有瀑气搅拌器(18)，瀑气搅拌器(18)上设有瀑气口(19)，瀑气搅拌器(18)通过风管与压缩机(14)连接。
7.根据权利要求6所述的一种污水处理半挂车，其特征在于：所述MBR膜生物反应池(18)上壁设有滗水器(21)。
8.根据权利要求1所述的一种污水处理半挂车，其特征在于：所述紫外线消毒池(6)内设有紫外线灯架(22)，紫外线灯架(22)上设有多组紫外线灯。
9.根据权利要求1-8任一项所述的污水处理半挂车，其特征在于：所述车架(1)上设有柴油发电机(27)和抽水泵(11)，抽水泵(11)通过进水管(28)与格栅池(3)相连通;车架(1)下部设有控制器(23)，控制器(23)通过导线与污水处理站相连，抽水泵(11)内设有抽水带(12)。
10.根据权利要求1-8任一项所述的污水处理半挂车，其特征在于：所述污水池里站还设有离子交换器(7)。
说明书
一种污水处理半挂车
技术领域
本发明属于特种半挂车领域，具体涉及一种污水处理半挂车。
背景技术
随着社会地不断发展和建设，环境问题越来越突出，而一些突发性的污染事件频繁发生也增加了人们对于移动式污水处理装置的需求;现有的移动式污水处理装置以污水处理车为主，半挂式污水处理站相对较少，而且现有的污水处理车大都功能单一，不能提供很好的脱氮脱磷杀菌的作用，且需要不断提供药品补给，为应急救援提供了很多不必要的麻烦。
发明内容
为了解决上述现有技术方案的问题，本发明提供一种一站式脱磷脱氮、消毒杀菌的污水处理半挂车。
本发明通过下述技术方案实现：
一种污水处理半挂车，包括车架和车厢，车架上设有悬架、轮胎、升降支撑和反光架，其特征在于：所述车厢内设有污水处理工作站，污水处理站通过隔板依次隔有格栅池、CASS工艺池和紫外线消毒池;格栅池靠近进水口，其内部竖向设有粗格栅和细格栅，通过竖向设置两种格栅以达到分级筛分的目的，且格栅池在维护时可打开并将格栅拆下进行维护或更换，提高格栅效率，延长设备运行寿命。
进一步地，所述CASS工艺池设置在格栅池后，包括预处理池和MBR膜生物反应池，预处理池通过隔板与MBR膜生物反应池隔开，隔板下侧开有孔使其连通，MBR膜生物反应池内设有填料架，填料架上挂有生物膜;所述车厢顶部设有排气扇和压缩机，MBR膜生物反应池下部设有转轴，通过转轴活动连接有瀑气搅拌器，瀑气搅拌器上设有瀑气口，瀑气搅拌器通过风管与压缩机连接;整个CASS工艺池设置在格栅池一侧，通过引流管将格栅池过滤过后的污水引入CASS工艺池内;工作时瀑气搅拌器先绕着转轴做周向搅拌，这时好氧菌利用污水内的有机物和溶解氧进行好氧分解，溶解氧降低后池体进入厌氧状态，聚磷菌释放磷，厌氧发酵菌进行厌氧发酵，反硝化菌进行脱氮;然后车厢顶部的压缩机运转将外部空气压入并通过瀑气搅拌器进行瀑气，然后车顶上的排气扇进行排气，使得水中的硝化菌进行硝化反应，聚磷菌进行磷吸收，达到脱磷脱氮的目的。
进一步地，所述MBR膜生物反应池上壁设有滗水器，当经过一段时间的反应后，装置停止瀑气，然后整个CASS工艺池进行静置沉淀，沉淀下来后滗水器开始工作，自上而下逐渐排出上清液，此时反应池逐渐过渡到厌氧状态继续反硝化，然后滗水器上升到液面以上，整个CASS池继续循环处理。
进一步地，所述紫外线消毒池设置在MBR膜生物反应池后，其内部设有紫外线灯架，紫外线灯架上设有多组紫外线杀菌灯，通过一段时间的照射达到杀菌的作用。
进一步地，所述车架上设有柴油发电机和抽水泵，抽水泵通过进水管与格栅池相连通，车架下部设有控制器，控制器通过导线与污水处理站相连，抽水泵内设有抽水带;操作人员通过控制器上的按键控制污水处理站，控制器通过程序设置严格的管控污水处理过程，并将运行信息反应在控制器上的显示屏上。
进一步地，所述污水池里站还设有离子交换装置，其内部设有离子交换树脂，通过离子交换树脂来置换污水中的金属离子，达到软化水的目的，此时处理后的水通过出水口排除。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本装置可通过车头牵引来移动，与车头断开连接后能独立支撑运行进行污水处理，增加了便携性。
(2)本装置设有生物处理装置，既能高效的净化污水，又不需要添加药品，减少了运行条件和维护成本，增加了装置的适应性。
(3)本装置设有紫外线消毒器和离子交换器，进一步地净化污水，使得装置能够适应多种污水的处理。
