申请日2016.05.12
公开(公告)日2016.11.09
IPC分类号G05B19/048
摘要
本实用新型公开了一种用于工业园区的废水收集和水质监控系统，包括设置于中间废水储存池内并用于检测水质的水质分析系统、用于控制中间废水储存池的输入管路和输出管路的通断的电动阀门、以及中央控制系统;水质分析系统与中央控制系统相连并在检测到水质超标时向中央控制系统发送超标信号，中央控制系统在收到超标信号后发出控制信号开启或关闭中间废水储存池的输入管路和\或输出管路电动阀门。本实用新型能够快速动态的检测出企业排放的水质状况，同时指导企业管理好废水的排放;有效降低劳动强度、提高出了能力和效力，保证工业园区集中污水处理厂的正常稳定运行。
权利要求书

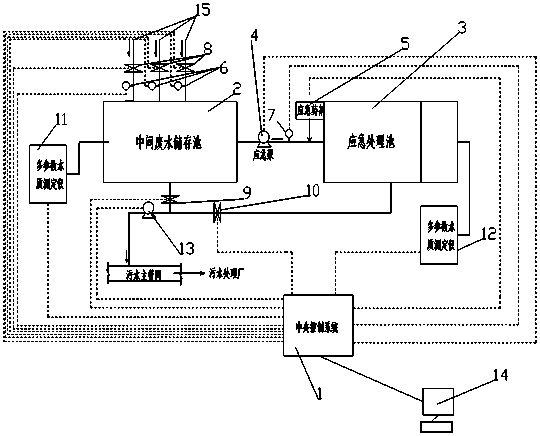

1.一种用于工业园区的废水收集和水质监控系统，其特征在于，包括设置于中间废水储存池(2)内并用于检测水质的水质分析系统、用于控制中间废水储存池(2)的输入管路和输出管路的通断的电动阀门、以及中央控制系统(1);所述水质分析系统与所述中央控制系统(1)相连并在检测到水质超标时向所述中央控制系统(1)发送超标信号，所述中央控制系统(1)在收到所述超标信号后发出控制信号开启或关闭所述中间废水储存池(2)的输入管路和\或输出管路电动阀门。
2.根据权利要求1所述的用于工业园区的废水收集和水质监控系统，其特征在于，所述系统还包括应急处理系统，所述应急处理系统包括应急处理池(3)，所述应急处理池(3)与所述中间废水储存池(2)通过设置有应急泵(4)的输送管路相连，所述应急泵(4)与所述中央控制系统(1)相连。
3.根据权利要求2所述的用于工业园区的废水收集和水质监控系统，其特征在于，所述应急处理系统还包括应急加药装置(5)，所述应急加药装置(5)与所述中央控制系统(1)相连。
4.根据权利要求2或3所述的用于工业园区的废水收集和水质监控系统，其特征在于，所述废水收集和水质监控系统还包括废水计量系统，所述废水计量系统包括：设置于工业园区内每个企业排污口的多个第一流量计(6)和设置于中间废水储存池(2)以及应急处理系统之间的输送管路上的第二流量计(7)，所述多个第一流量计(6)和所述第二流量计(7)进行编号后分别与中央控制系统(1)相连。
5.根据权利要求2或3所述的用于工业园区的废水收集和水质监控系统，其特征在于，用于控制中间废水储存池(2)的输入管路和输出管路的通断的电动阀门包括：设置于企业排污管出口的第一电动阀门(8)、设置于中间废水储存池(2)与通往污水处理厂的污水输送泵(13)之间的输送管路上的第二电动阀门(9)、以及设置于应急处理系统与污水输送泵(13)之间的输送管路上的第三电动阀门(10)，所述第一电动阀门(8)、第二电动阀门(9)、以及第三电动阀门(10)均与所述中央控制系统(1)相连。
6.根据权利要求2或3所述的用于工业园区的废水收集和水质监控系统，其特征在于，所述水质分析系统包括：安装在中间废水储存池(2)内的第一多参数水质测定仪(11)和安装在应急处理系统内的第二多参数水质测定仪(12)，所述第一多参数水质测定仪(11)和所述第二多参数水质测定仪(12)分别与中央控制系统(1)相连。
7.根据权利要求5所述的用于工业园区的废水收集和水质监控系统，其特征在于，所述污水输送泵(13)也与所述中央控制系统(1)相连。
8.根据权利要求6所述的用于工业园区的废水收集和水质监控系统，其特征在于，所述中央控制系统(1)通过无线或者有线与上位机(14)相连接，所述上位机(14)通过通信网络与用户终端相连。
说明书
用于工业园区的废水收集和水质监控系统
技术领域
本实用新型涉及废水处理领域，尤其涉及用于工业园区的废水收集和水质监控系统。
背景技术
随着经济的发展，各地区工业园区的设立也越来越多，园区内个企业的排放废水水质情况也各不相同，通常工业园区内每个企业都设置有专门的废水处理厂，每个企业在厂内对排放废水进行预处理后再排入污水主管网送至工业园区污水处理厂进行集中处理。
目前工业园区污水处理集中处理时遇到的实际问题是：
1、由于各企业受产品或其他原因造成排放污染物的种类和浓度各不相同，工业园区污水处理厂进水水质不稳定，给生产运营造成一定影响。
2、由于工业园区通常排污企业多，规划面积大，相应的监管难度也就增加了，因而经常有不诚信企业为了经济利益偷排高浓度的废水进入污水主管网，短时间对后端的工业园区污水处理厂造成高负荷冲击，导致出水水质超标，严重时造成环境污染事故。而目前大多时候无法对这些不诚信企业的上述卑劣行为进行有效监控，因而难以对这些不诚信企业进行追究和惩处。因此需要开发一种智能化废水收集和监控系统对工业园区企业排污情况进行监管。
实用新型内容
本实用新型目的在于提供一种用于工业园区的废水收集和水质监控系统，以解决工业园区污水处理厂进水水质不稳定以及企业偷排超标废水的技术问题。
为实现上述目的，本实用新型提供了一种用于工业园区的废水收集和水质监控系统，包括设置于中间废水储存池内并用于检测水质的水质分析系统、用于控制中间废水储存池的输入管路和输出管路的通断的电动阀门、以及中央控制系统;水质分析系统与中央控制系统相连并在检测到水质超标时向中央控制系统发送超标信号，中央控制系统在收到超标信号后发出控制信号开启或关闭中间废水储存池的输入管路和\或输出管路电动阀门。
作为本实用新型的系统的进一步改进：
系统还包括应急处理系统，应急处理系统包括应急处理池，应急处理池与中间废水储存池通过设置有应急泵的输送管路相连，应急泵与中央控制系统相连。
应急处理系统还包括应急加药装置，应急加药装置与中央控制系统相连。
废水收集和水质监控系统还包括废水计量系统，废水计量系统包括：设置于工业园区内每个企业排污口的多个第一流量计和设置于中间废水储存池以及应急处理系统之间的输送管路上的第二流量计，多个第一流量计和第二流量计进行编号后分别与中央控制系统相连。
用于控制中间废水储存池的输入管路和输出管路的通断的电动阀门包括：设置于企业排污管出口的第一电动阀门、设置于中间废水储存池与通往污水处理厂的污水输送泵之间的输送管路上的第二电动阀门、以及设置于应急处理系统与污水输送泵之间的输送管路上的第三电动阀门，第一电动阀门、第二电动阀门、以及第三电动阀门均与中央控制系统相连。
水质分析系统包括：安装在中间废水储存池内的第一多参数水质测定仪和安装在应急处理系统内的第二多参数水质测定仪，第一多参数水质测定仪和第二多参数水质测定仪分别与中央控制系统相连。
污水输送泵也与中央控制系统相连。
中央控制系统通过无线或者有线与上位机相连接，上位机通过通信网络与用户终端相连。
本实用新型具有以下有益效果：
本实用新型的用于工业园区的废水收集和水质监控系统，能够快速动态的检测出企业排放的水质状况，同时指导企业管理好废水的排放;有效降低劳动强度、提高了处理能力和效力，保证工业园区集中污水处理厂的正常稳定运行。
除了上面所描述的目的、特征和优点之外，本实用新型还有其它的目的、特征和优点。下面将参照附图，对本实用新型作进一步详细的说明。
