高效工业用污水处理器

中国污水处理工程网 时间:2018-3-7 16:00:51

污水处理专利技术

  申请日2016.05.12

  公开(公告)日2016.09.21

  IPC分类号C02F9/14

  摘要

  本实用新型公开了一种新型高效工业用污水处理器,其结构包括检修口、进水口、圆筒顶盖、排污口、底座、净水出口、圆筒壳体、废气出口、遮雨盖、消声箱、高压漩涡风机、生物滤层、提升式曝气装置、引流槽以及净气罐;所述检修口与所述圆筒壳体连接,所述检修口、圆筒顶盖、底座、净水出口、废气出口、消声箱与所述圆筒壳体连接,所述进水口、排污口与所述圆筒顶盖连接,所述高压漩涡风机、生物滤层、提升式曝气装置、引流槽、净气罐设于所述圆筒壳体内部,所述遮雨盖与所述消声箱连接,所述提升式曝气装置与所述消声箱连接,所述提升式曝气装置设于所述净气罐内部,所述高压漩涡风机设于所述消声箱内部。

  权利要求书

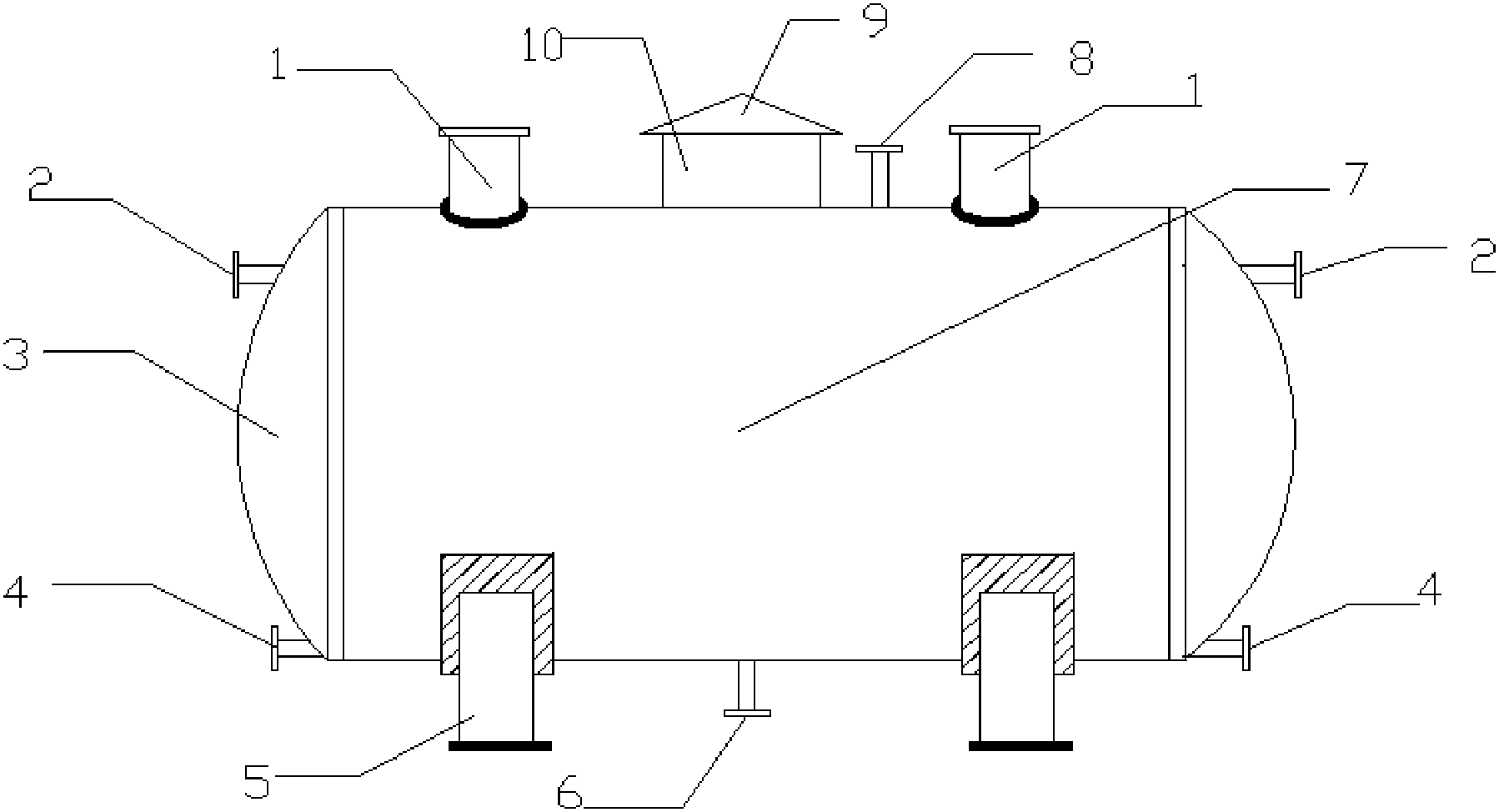

  1.一种新型高效工业用污水处理器,其特征在于:其结构包括检修口(1)、进水口(2)、圆筒顶盖(3)、排污口(4)、底座(5)、净水出口(6)、圆筒壳体(7)、废气出口(8)、遮雨盖(9)、消声箱(10)、高压漩涡风机(11)、生物滤层(12)、提升式曝气装置(13)、引流槽(14)以及净气罐(15);所述检修口(1)与所述圆筒壳体(7)连接,所述检修口(1)、圆筒顶盖(3)、底座(5)、净水出口(6)、废气出口(8)、消声箱(10)与所述圆筒壳体(7)连接,所述进水口(2)、排污口(4)与所述圆筒顶盖(3)连接,所述高压漩涡风机(11)、生物滤层(12)、提升式曝气装置(13)、引流槽(14)、净气罐(15)设于所述圆筒壳体(7)内部,所述遮雨盖(9)与所述消声箱(10)连接,所述提升式曝气装置(13)与所述消声箱(10)连接,所述提升式曝气装置(13)设于所述净气罐(15)内部,所述高压漩涡风机(11)设于所述消声箱(10)内部。

  2.根据权利要求1所述一种新型高效工业用污水处理器,其特征在于:所述进水口(2)与所述生物滤层(12)上端连接,所述排污口(4)与所述生物滤层(12)底部连接。

  3.根据权利要求1所述一种新型高效工业用污水处理器,其特征在于:所述净水出口(6)、废气出口(8)与所述净气罐(15)连接,所述净水出口(6)通过所述引流槽(14)与所述净气罐(15)连接。

  4.根据权利要求1所述一种新型高效工业用污水处理器,其特征在于:所述检修口(1)、底座(5)通过焊接方式与所述圆筒壳体(7)连接。

  5.根据权利要求1所述一种新型高效工业用污水处理器,其特征在于:所述遮雨盖(9)通过铰链活动设置于所述消声箱(10)上方。

  6.根据权利要求1所述一种新型高效工业用污水处理器,其特征在于:所述提升式曝气装置(13)通过电线与所述高压漩涡风机(11)连接。

  说明书

  一种新型高效工业用污水处理器

  技术领域

  本实用新型涉及工业设备领域,尤其涉及一种工业污水处理器。

  背景技术

  污水处理设备能有效处理城区的生活污水,工业废水等,避免污水及污染物直接流入水域,对改善生态环境、提升城市品位和促进经济发展具有重要意义。

  现有公开技术申请号为:CN201320143389.6的一种工业污水处理器,包括壳体,所述壳体内设有生物滤池和沉降池,所述生物滤池与沉降池之间通过导流管连通,所述导流管上连接有水泵,所述沉降池内设有污泥泵,所述生物滤池内间隔设有多层滤池填料层,每层滤池填料层底部设有格栅,所述生物滤池顶端设有出水口,所述沉降池顶端设有污水进口,所述沉降池上部设有喷淋装置,所述喷淋装置与壳体外部的加药管连通,所述喷淋装置与加药管之间设有调节装置。本实用新型的优点是:结构设计合理,操作方便,沉降池上部增加的喷淋装置,通过加药管往喷淋装置内加入药物,通过药物将沉降池内的污物进行分解,分解完成后再经过生物滤池内进行过滤,实现了整个过程;但该污水处理器的污水处理量较小,工作效率较低,且该污水处理器仅能处理污水中的液体物质,其中的废气无法进行处理。

  实用新型内容

  针对上述问题,本实用新型提供了一种新型高效工业用污水处理器,解决了该污水处理器的污水处理量较小,工作效率较低,且该污水处理器仅能处理污水中的液体物质,其中的废气无法进行处理的问题。

  为解决上述技术问题,本实用新型所采用的技术方案是:一种新型高效工业用污水处理器,其结构包括检修口、进水口、圆筒顶盖、排污口、底座、净水出口、圆筒壳体、废气出口、遮雨盖、消声箱、高压漩涡风机、生物滤层、提升式曝气装置、引流槽以及净气罐;所述检修口与所述圆筒壳体连接,所述检修口、圆筒顶盖、底座、净水出口、废气出口、消声箱与所述圆筒壳体连接,所述进水口、排污口与所述圆筒顶盖连接,所述高压漩涡风机、生物滤层、提升式曝气装置、引流槽、净气罐设于所述圆筒壳体内部,所述遮雨盖与所述消声箱连接,所述提升式曝气装置与所述消声箱连接,所述提升式曝气装置设于所述净气罐内部,所述高压漩涡风机设于所述消声箱内部。

  进一步的,所述进水口与所述生物滤层上端连接,所述排污口与所述生物滤层底部连接。

  进一步的,所述净水出口、废气出口与所述净气罐连接,所述净水出口通过所述引流槽与所述净气罐连接。

  进一步的,所述检修口、底座通过焊接方式与所述圆筒壳体连接。

  进一步的,所述遮雨盖通过铰链活动设置于所述消声箱上方。

  进一步的,所述提升式曝气装置通过电线与所述高压漩涡风机连接。

  由上述对本实用新型结构的描述可知,和现有技术相比,本实用新型具有如下优点:

  本实用新型他通过遮雨盖通过铰链活动设置于消声箱上方,解决了下雨天雨水进入消声箱内部易腐蚀高压漩涡风机的问题,通过在圆筒壳体左右内部各设置一个生物滤层,加强了污水处理器的工作量,提高了工作效率,通过提升式曝气装置通过电线与高压漩涡风机连接,实现了在处理污水中的液体物质时同时处理废气的功能。
