申请日2016.05.12
公开(公告)日2016.09.21
IPC分类号B65F3/14
摘要
本实用新型公开了一种压缩式垃圾车污水箱密封门装置，包括密封门机构、锁紧机构、锁紧机构安装座，所述密封门机构包括密封门、门安装座、门压杆、密封垫;所述锁紧机构包括手柄、压紧杆、调节螺母、压杆、锁紧安装座;所述锁紧机构还包括连扳和转轴，所述转轴包括连扳转轴和压紧杆转轴，所述手柄通过连扳和连扳转轴连接锁紧安装座，所述压紧杆通过压紧杆转轴连接锁紧安装座;所述锁紧机构安装座固设在污水箱口旁。
权利要求书
1.一种压缩式垃圾车污水箱密封门装置，其特征在于：包括密封门机构、锁紧机构、锁紧机构安装座，所述密封门机构包括密封门、门安装座、门压杆、密封垫，所述密封门通过门轴与门压杆连接，所述门压杆通过杆轴与门安装座连接，所述密封垫嵌装在密封门上;所述锁紧机构包括手柄、压紧杆、调节螺母、压杆、锁紧安装座，所述锁紧安装座安装在锁紧机构安装座上，所述手柄与压紧杆铰接，所述压紧杆设有滑槽，压杆安装在压紧杆滑槽内并通过调节螺母固定。
2.根据权利要求1所述的压缩式垃圾车污水箱密封门装置，其特征在于：所述锁紧机构还包括连扳和转轴，所述转轴包括连扳转轴和压紧杆转轴。
3.根据权利要求1所述的压缩式垃圾车污水箱密封门装置，其特征在于：所述手柄通过连扳和连扳转轴连接锁紧安装座。
4.根据权利要求1所述的压缩式垃圾车污水箱密封门装置，其特征在于：所述压紧杆通过压紧杆转轴连接锁紧安装座。
5.根据权利要求1所述的压缩式垃圾车污水箱密封门装置，其特征在于：所述锁紧机构安装座固设在污水箱口旁。
说明书
压缩式垃圾车污水箱密封门装置
技术领域
本实用新型属于垃圾车车辆技术领域，具体涉及一种压缩式垃圾车污水箱密封门装置。
背景技术
传统的压缩式垃圾车污水箱清污门密封锁紧形式为挂钩自锁结构，通过布置在转角处的锁紧挂钩拉紧清污门进而压缩密封胶条并锁定。这种密封锁紧结构的缺点是：清污门只能布置安装在污水箱转角附近，并只能从转角处打开清污门，而有些车辆因结构限制无法布置清污门或因清污门位置不好造成开关门操作不方便。
发明内容
为了克服现有技术领域存在的上述缺陷，本实用新型的目的在于，提供一种结构简单、密封可靠、方便快捷的压缩式垃圾车污水箱密封门装置，采用新型锁紧机构与密封门机构配合的形式，实现压缩式垃圾车污水箱快速关门并锁紧密封的功能。

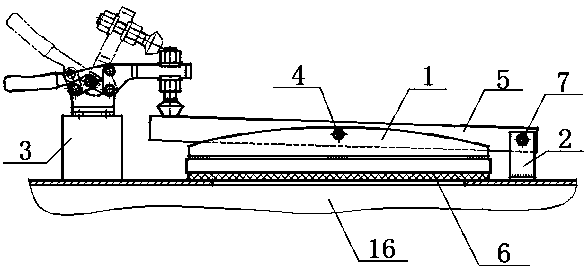

本实用新型提供的压缩式垃圾车污水箱密封门装置，包括密封门机构、锁紧机构、锁紧机构安装座，所述密封门机构包括密封门、门安装座、门压杆、密封垫，所述密封门通过门轴与门压杆连接，所述门压杆通过杆轴与门安装座连接，所述密封垫嵌装在密封门上;所述锁紧机构包括手柄、压紧杆、调节螺母、压杆、锁紧安装座，所述锁紧安装座安装在锁紧机构安装座上，所述手柄与压紧杆铰接，所述压紧杆设有滑槽，压杆安装在压紧杆滑槽内并通过调节螺母固定;所述锁紧机构还包括连扳和转轴，所述转轴包括连扳转轴和压紧杆转轴，所述手柄通过连扳和连扳转轴连接锁紧安装座，所述压紧杆通过压紧杆转轴连接锁紧安装座;所述锁紧机构安装座固设在污水箱口旁。
本实用新型提供的压缩式垃圾车污水箱密封门装置，结构简单，操作方便，其有益效果在于，可通过门轴实现密封门的自适应定位，保证密封门与污水箱面的紧密贴合，通过调节螺母和压紧杆的滑槽，使压杆上下、左右位置可调，提高了装置的适应范围，有效地消除了安装误差、加工误差的影响，适合各种污水箱加装。
