申请日2016.04.29
公开(公告)日2016.09.07
IPC分类号C02F1/48
摘要
本发明提供了一种洗衣机水处理器的磁化装置，属于家用清洁工具配件技术领域，它解决了现有洗衣机水处理器中磁化装置耗电量大，成本高的问题。本发明提供的洗衣机水处理器的磁化装置包括：外壳，外壳内部设有腔体，腔体内设有固定机构;水管，水管与洗衣机水处理器内的水流管道相通，水管贯穿外壳;永磁体，永磁体分为两块，通过固定机构固定安装在腔体内水管的两侧，且磁极相对，腔体内壁具有涂胶层。本发明具有磁化效果好，使用成本低的优点。
权利要求书
1.一种洗衣机水处理器的磁化装置，包括：
外壳，所述外壳内部设有腔体，所述腔体内设有固定机构;
水管，所述水管与洗衣机水处理器内的水流管道相通，水管贯穿外壳;
永磁体，所述永磁体分为两块，通过固定机构固定安装在腔体内水管的两侧，且磁极相对，腔体内壁具有涂胶层。
2.根据权利要求1所述的磁化装置，其特征在于，所述的外壳分为两块，外壳上均设有凹口，在外壳开口部的一侧设有卡扣，在外壳开口部的另一侧设有卡勾。
3.根据权利要求1所述的磁化装置，其特征在于，所述的永磁体呈四棱柱体，沿水管的轴向设置。
4.根据权利要求1所述的磁化装置，其特征在于，所述的固定机构为固定勾，所述固定勾一体成型在外壳内表面上。
5.根据权利要求1、2、3、4或5所述的磁化装置，其特征在于，所述的永磁体远离水管的一侧还贴有导磁板。
6.根据权利要求1所述的磁化装置，其特征在于，所述的腔体内壁为设置有活化颗粒的涂胶层，所述涂胶层为pu多孔涂层或者硅橡胶多孔涂层或者硅胶多孔涂层，孔部分的比表面积400-600㎡/g。
7.根据权利要求6所述的磁化装置，其特征在于，所述活化颗粒为固化粉煤灰层包覆的芯部为焦化煤矸石的颗粒，所述颗粒中固化粉煤灰层的平均厚度占该颗粒半径的1/3-1/2，焦化煤矸石在颗粒中为破碎的不规则颗粒形态。
8.根据权利要求7所述的磁化装置，其特征在于，所述活化颗粒外层上具有贯通固化粉煤灰层的通孔，通孔的孔径为10-100μm。
9.根据权利要求8所述的磁化装置，其特征在于，所述通孔在固化粉煤灰层上的平均分布密度为80-200个/平方英寸。
说明书
一种洗衣机水处理器的磁化装置
技术领域
本发明涉及一种家庭用具配件，尤其涉及一种洗衣机水处理器的磁化装置。
背景技术
现今社会，随着人们对环保和养生健康意识的加强，人们在洗衣方面已经开发出了洗衣机水净化器，通过这种洗衣机水净化器处理过的水具有杀菌、消毒等功能，可以基本替代洗衣粉，肥皂等化学用品。经过洗衣机水处理器处理过的水的清洗效果主要由水处理过程中臭氧、银离子和水之间的融合效果决定，在一些地方，水的水质较硬，不利于臭氧和银离子与水的融合，目前市场上的洗衣机水处理器一般采用电磁磁化器对水进行先一步软化，在和臭氧、银离子融合。如本公司的已有的授权公开号为CN102583870A的名称为洗衣机水净化器的发明专利，该专利公开的洗衣机水净化器就采用电磁磁化器对水进行水质软化，电磁磁化器所需的电力消耗较大，使得水处理的成本高，不符合人们节能的理念。
发明内容
本发明要解决的技术问题是:提供一种洗衣机水处理器的磁化装置，该磁化装置采用永磁体进行水质软化，效果好，成本低。
为了解决所述技术问题，本发明的技术方案：一种洗衣机水处理器的磁化装置，包括：外壳，所述外壳内部设有腔体，所述腔体内设有固定机构;水管，所述水管与洗衣机水处理器内的水流管道相通，水管贯穿外壳;永磁体，所述永磁体分为两块，通过固定机构固定安装在腔体内水管的两侧，且磁极相对，腔体内壁具有涂胶层。

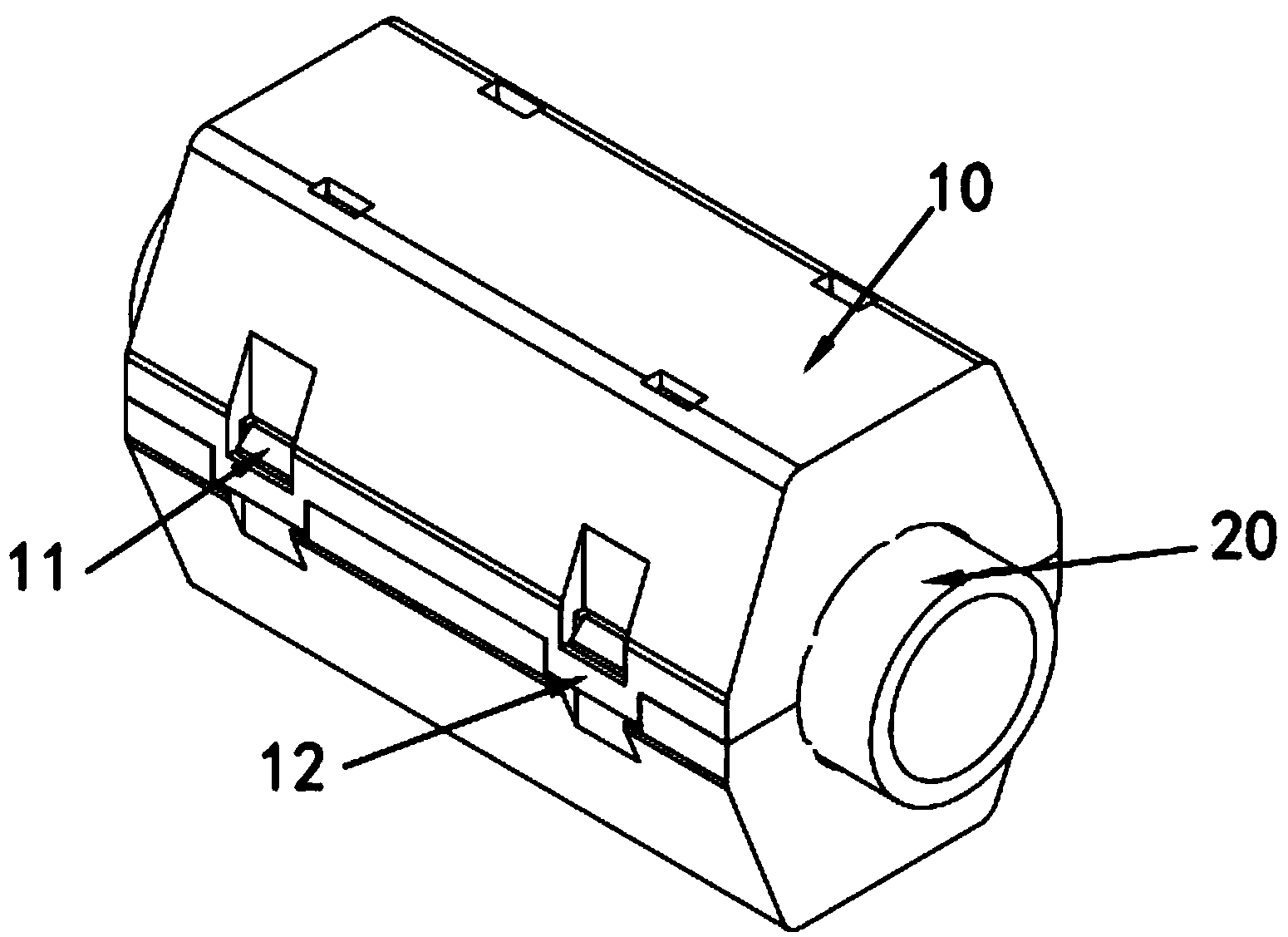

作为优选，所述的外壳分为两块，外壳上均设有凹口，在外壳开口部的一侧设有卡扣，在外壳开口部的另一侧设有卡勾。
作为优选，所述的永磁体呈四棱柱体，沿水管的轴向设置。
作为优选，所述的固定机构为固定勾，所述固定勾一体成型在外壳内表面上。
作为优选，所述的永磁体远离水管的一侧还贴有导磁板。
作为优选，腔体内壁为设置有活化颗粒的涂胶层，涂胶层为pu多孔涂层或者硅橡胶多孔涂层或者硅胶多孔涂层，孔部分的比表面积400-600㎡/g。本方案通过具有活化颗粒的涂胶层可以降低洗衣用水的硬度，提高清洁效果，同时还可以通过活化颗粒在进水和洗衣过程中对洗洁剂基团和污垢基团进行活化，提高两者的结合能力，从而提高洗衣去污效果，并且有利于降低洗洁剂的残留。
作为优选，活化颗粒为固化粉煤灰层包覆的芯部为焦化煤矸石的颗粒，颗粒中固化粉煤灰层的平均厚度占该颗粒半径的1/3-1/2，焦化煤矸石在颗粒中为破碎的不规则颗粒形态。本方案通过对固体废弃物粉煤灰和经过沸腾炉富氧环境中充分然后得到的焦化煤矸石进行回收利用，实现资源的回落再利用，降低固体废弃物的处理难度，同时，还可以通过粉煤灰和煤矸石上的活性基团如硅氧自由基、碳氧自由基等对洗衣水流中的活性基团进行充分活化，而提升洗衣效果，并且提高漂洗的质量。
作为优选，活化颗粒外层上具有贯通固化粉煤灰层的通孔，通孔的孔径为10-100μm。本方案通过设置的通孔可以与内层的焦化煤矸石连通，而在使用中能够充分与洗涤水体充分接触起到充分活化的作用。
作为优选，通孔在固化粉煤灰层上的平均分布密度为80-200个/平方英寸。本方案通过在固化粉煤灰层上设置密度合适的通孔数量，通过保证足够大的通孔密度，利于内层焦化煤矸石的发生效力，又避免通孔数量过多而损害颗粒的强度而使其易损伤，从而保证产品质量的稳定性和使用寿命内的使用安全性。
本发明具有如下优点：本发明采用永磁体作为磁场来源对水管中的水进行软化处理，永磁体的位置固定后，产生的磁场强度理想，不会轻易产生强度变化，适于水的软化处理，也大大减小了水软化处理的成本。在永磁体上贴导磁板，使得永磁体产生的磁场在水管位置处更为集中，能够更好的对水体进行软化。
