申请日2016.04.29
公开(公告)日2016.09.07
IPC分类号E03F5/22; E03F5/14
摘要
一种带毛发过滤的污水提升装置。其特征在于：所述进水管道上端连接污水源，下端连接过滤管;所述过滤管一端伸出集水箱，并连接有上盖，所述过滤管另一端的外壁设有蜂窝状出水孔，所述过滤管内还可拆卸的设置毛发过滤袋。其优点在于在过滤管内增设毛发过滤袋，专门针对毛发进行过滤，当过滤到够多的时候，又可打开上盖对毛发过滤袋和过滤管进行清洗，避免毛发过多造成堵塞，效果更好。
权利要求书

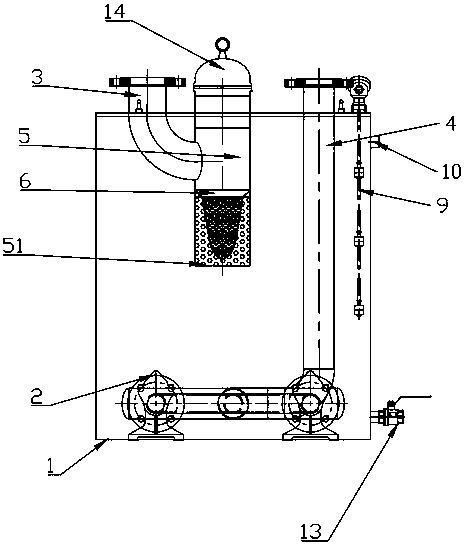

1.一种带毛发过滤的污水提升装置，包括集水箱(1)、排污泵(2)、进水管道(3)、排水管道(4)、过滤管(5);所述排污泵(2)连接排水管道(4);其特征在于：所述进水管道(3)上端连接污水源，下端连接过滤管(5);所述过滤管(5)一端伸出集水箱(1)，并连接有上盖(14)，所述过滤管(5)另一端的外壁设有蜂窝状出水孔(51)，所述过滤管(5)内还可拆卸的设置毛发过滤袋(6)。
2.根据权利要求1所述的带毛发过滤的污水提升装置，其特征在于：还设有自动耦合器(7)，所述自动耦合器(7)分别与排污泵(2)和排水管道(4)连接。
3.根据权利要求2所述的带毛发过滤的污水提升装置，其特征在于：所述自动耦合器(7)与排水管道(4)之间设有止回阀(8)。
4.根据权利要求1所述的带毛发过滤的污水提升装置，其特征在于：所述排污泵(2)设有2个。
5.根据权利要求1所述的带毛发过滤的污水提升装置，其特征在于：所述集水箱(1)内还设有液位控制器(9)。
6.根据权利要求1所述的带毛发过滤的污水提升装置，其特征在于：所述集水箱(1)靠近上方的位置设有溢流口(10)。
7.根据权利要求1所述的带毛发过滤的污水提升装置，其特征在于：所述集水箱(1)顶部还设有密封盖(11)，所述密封盖(11)上设有拉手(12)。
8.根据权利要求1所述的带毛发过滤的污水提升装置，其特征在于：所述集水箱(1)底部还设有排污阀(13)。
说明书
带毛发过滤的污水提升装置
技术领域
本实用新型涉及一种污水提升装置,具体涉及一种带毛发过滤的污水提升装置。
背景技术
污水提升装置是将排污泵、集水箱、控制装置以及相关管件阀门组成的一套系统，用于提升和输送低于下水道市政管网的废污水，有效解决或避免传统集水坑存在的问题。
浴室专用的污水提升器工作原理是废污水通过入口流入，经过滤后进入集水箱，相集水箱内水位达到指定位置时，排污泵启动将集水箱中的水通过排水管排出。
但是洗澡时，会残留许多掉落的毛发，这些毛发经常难以处理，而且毛发过多时会将管道堵塞，影响污水提升装置正常工作。
实用新型内容
为了克服背景技术的不足，本实用新型提供一种带毛发过滤的污水提升装置，能够对毛发进行过滤并及时处理。
本实用新型所采用的技术方案：一种带毛发过滤的污水提升装置，包括集水箱、排污泵、进水管道、排水管道、过滤管;所述排污泵连接排水管道;其特征在于：所述进水管道上端连接污水源，下端连接过滤管;所述过滤管一端伸出集水箱，并连接有上盖，所述过滤管另一端的外壁设有蜂窝状出水孔，所述过滤管内还可拆卸的设置毛发过滤袋。
所述集水箱内设有自动耦合器，所述自动耦合器分别与排污泵和排水管道连接。
所述自动耦合器与排水管道之间设有止回阀。
所述排污泵设有2个。
所述集水箱内还设有液位控制器。
所述集水箱靠近上方的位置设有溢流口。
所述集水箱顶部还设有密封盖，所述密封盖上设有拉手。
所述集水箱底部还设有排污阀。
本实用新型的有益效果是：采用以上方案，在过滤管内增设毛发过滤袋，专门针对毛发进行过滤，当过滤到够多的时候，又可打开上盖对毛发过滤袋和过滤管进行清洗，避免毛发过多造成堵塞，效果更好。
