申请日2016.04.29
公开(公告)日2016.09.21
IPC分类号C02F1/12; C02F1/16
摘要

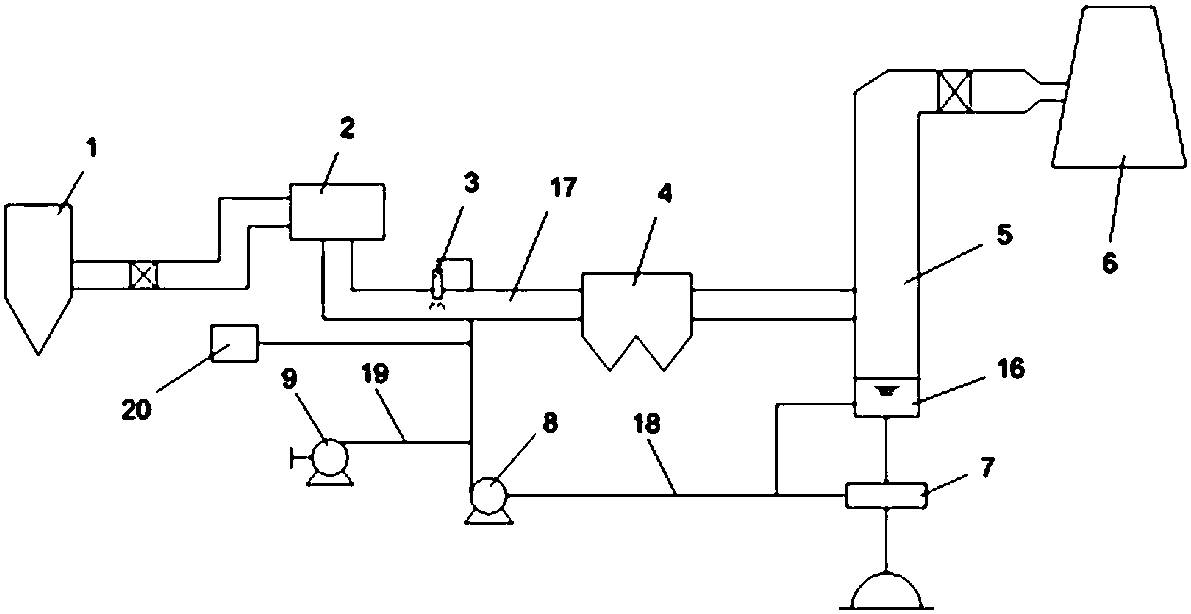

本实用新型公开了一种脱硫废水的处理系统，该系统包括：若干个雾化喷嘴，所述雾化喷嘴设置在火电厂除尘器上游的烟气管道内，与雾化喷嘴连接有进气管和进水管，所述进气管连接有空压机，所述进水管连接水泵和装有脱硫废水的水箱;所述空压机将压缩空气泵入雾化喷嘴，同时所述水泵将脱硫废水泵入雾化喷嘴，压缩空气和脱硫废水在雾化喷嘴内雾化，喷入该烟气管道，利用烟气余热将雾滴中水份蒸发，残留固体飞灰由所述除尘器捕集。该方案具有工艺简单、投资费用低、占地面积小等优点。
权利要求书
1.一种脱硫废水的处理系统，其特征在于，该系统包括：若干个雾化喷嘴，所述雾化喷嘴设置在火电厂除尘器上游的烟气管道内，与雾化喷嘴连接有进气管和进水管，所述进气管连接有空压机，所述进水管连接水泵和装有脱硫废水的水箱;所述空压机将压缩空气泵入雾化喷嘴，同时所述水泵将脱硫废水泵入雾化喷嘴，压缩空气和脱硫废水在雾化喷嘴内雾化，喷入该烟气管道，利用烟气余热将雾滴中水份蒸发，残留固体飞灰由所述除尘器捕集。
2.如权利要求1所述的脱硫废水的处理系统，其特征在于，所述雾化喷嘴成对地分布在烟气管道的轴线两侧，沿烟气管道设置若干对雾化喷嘴。
3.如权利要求1所述的脱硫废水的处理系统，其特征在于，在所述进水管上设置有流量计。
4.如权利要求1所述的脱硫废水的处理系统，其特征在于，在所述烟气管道内设置有湿度仪。
5.如权利要求4所述的脱硫废水的处理系统，其特征在于，该系统中还配备有能够根据所述烟气管道内湿度对所述雾化喷嘴的开启数量进行控制的电控设备。
6.如权利要求5所述的脱硫废水的处理系统，其特征在于，所述电控设备与所述湿度仪和所述雾化喷嘴的开关器连接。
7.如权利要求6所述的脱硫废水的处理系统，其特征在于，所述电控设备还与所述水泵和所述流量计连接。
8.如权利要求1所述的脱硫废水的处理系统，其特征在于，与所述进水管和所述进气管上连接有支路管道，该支路管道连接有设置在烟气管道之外的蒸发处理装置。
9.如权利要求1所述的脱硫废水的处理系统，其特征在于，该系统中还配备装有脱硫废水的水池，所述水池中设置有潜水泵，由所述潜水泵将脱硫废水泵入所述水箱中;所述水箱为脱水处理设备处理后用于存储脱硫废水的容器，所述水池为吸收塔底部的存储脱硫废水的容器。
10.如权利要求9所述的脱硫废水的处理系统，其特征在于，所述水泵通过管路连接所述水池，分别从所述水箱和水池中直接取水。
说明书
一种脱硫废水的处理系统
技术领域
本实用新型涉及化工设备领域，尤其是一种对火电厂中脱硫废水进行处理的系统。
背景技术
目前火电厂中湿法烟气脱硫工艺中不可避免会产生脱硫废水，如石灰石—石膏湿法脱硫工艺采用石灰石作脱硫吸收剂，将石灰石破碎后与水混合，磨细成为粉状，制成吸收浆液。吸收浆液被送至脱硫塔循环浆液，循环浆液由喷嘴自上而下喷淋，与自下而上的运动的烟气逆流接触，烟气中的二氧化硫被吸收进入浆液池与石灰石、氧化空气发生反应，生成石膏，二氧化硫被除去，石膏经脱水后运出。脱硫系统要稳定工作，系统的氯离子含量必须保持在20000ppm 以下，为了保证系统的氯离子平衡，必须要定时向系统掺入一定量的工艺水，这样该工艺不可避免会产生脱硫废水。
脱硫废水的常用处理方法是采用中和、絮凝、沉淀等化学方法。但是由于火电厂湿法脱硫废水的特殊性质：呈现弱酸性，pH值低于5.7;悬浮物高，但颗粒细小，主要成份为粉尘和脱硫产物(CaSO4和 CaSO3);含有可溶性的氯化物和氟化物、硝酸盐等;还有汞、铅、镍、砷和铬等重金属，采用中和、絮凝、沉淀等化学方法处理后的废水仍不能很好地达标排放。由于脱硫废水化学处理方法处理后的废水氯离子(目前尚无化学药剂可以去除氯离子)仍无法去除，并且氯离子具有在偏酸性水环境中腐蚀性大的特点，导致处理后的废水无法进入系统回用，而且也达不到排放标准。
实用新型内容
针对现有技术中存在的缺陷，本实用新型提供了一种脱硫废水的处理系统，该系统利用烟道蒸发处理的方式，其原理是将脱硫废水送至空气预热器与电除尘器之间的烟道内，使用喷嘴将废水雾化，利用烟气余热将废水蒸发，蒸发后残留的固体物质随飞灰一起被电除尘器收集。该方案具有工艺简单、投资费用低、占地面积小等优点。
为了实现上述目的，本实用新型的技术方案如下：
一种脱硫废水的处理系统，该系统包括：若干个雾化喷嘴，所述雾化喷嘴设置在火电厂除尘器上游的烟气管道内，与雾化喷嘴连接有进气管和进水管，所述进气管连接有空压机，所述进水管连接水泵和装有脱硫废水的水箱;所述空压机将压缩空气泵入雾化喷嘴，同时所述水泵将脱硫废水泵入雾化喷嘴，压缩空气和脱硫废水在雾化喷嘴内雾化，喷入该烟气管道，利用烟气余热将雾滴中水份蒸发，残留固体飞灰由所述除尘器捕集。
进一步，所述雾化喷嘴成对地分布在烟气管道的轴线两侧，沿烟气管道设置若干对雾化喷嘴。
进一步，在所述进水管上设置有流量计。
进一步，在所述烟气管道内设置有湿度仪。
进一步，该系统中还配备有能够根据所述烟气管道内湿度对所述雾化喷嘴的开启数量进行控制的电控设备。
进一步，所述电控设备与所述湿度仪和所述雾化喷嘴的开关器连接。
进一步，所述电控设备还与所述水泵和所述流量计连接。
进一步，在所述进水管和所述进气管上分别连接有支路管道，该支路管道连接有设置在烟气管道之外的蒸发处理装置。
进一步，该系统中还配备装有脱硫废水的水池，所述水池中设置有潜水泵，由所述潜水泵将脱硫废水泵入所述水箱中;所述水箱为脱水处理设备处理后用于存储脱硫废水的容器，所述水池为吸收塔底部的存储脱硫废水的容器。
进一步，所述水泵通过管路连接所述水池，分别从所述水箱和水池中直接取水。
本实用新型具有下述优点：1)可以节省常规废水处理方法添加的化学药品;2)能够克服现有技术中废水处理系统配置设备多、投资大、运行成本高和设备检修维护量大的缺点;3)采用喷雾蒸发处理方法后，废水中的氯离子以颗粒物的形成被除尘器捕捉，克服了现有技术中氯离子在偏酸性水环境中腐蚀性大的缺点;4)雾化脱硫废水蒸发要吸收一定的热量，烟气湿度一定程度上会有所增加，烟气温度会适当降低，烟气湿度的增加和烟气温度的适当降低将降低烟气中灰的比电阻，提高烟气除尘效率;5)该方法能真正实现脱硫废水的近零排放。
综上所述，利用烟气余热的脱硫废水喷雾蒸发处理方案从理论及实践上均可行，而且其初投资、运行费用、运行管理等方面均优于常规脱硫废水处理方案，同时应用该方法能实现脱硫废水的近零排放，符合节能环保的现实要求。但是，该方法中单位时间内产生的脱硫废水需要在单位时间内蒸发完毕，而且脱硫废水的蒸发有其特殊要求，微小雾滴喷入到烟气流后，需在尽量短的时间内完全蒸发汽化，否则未完全蒸发的雾滴会对烟道和电除尘器产生腐蚀。其次，应用喷雾蒸发处理方法后，烟气特性和烟气中粉尘特性都将发生一定程度的改变，烟气除尘效率对烟气特性和烟气中粉尘特性又非常敏感。所以，该方案关键是控制单位时间内液滴群的蒸发质量和雾化液滴在烟道内的完全蒸发时间，以及喷雾蒸发处理方法对烟气除尘效率的影响。
