申请日2016.04.29
公开(公告)日2016.09.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种洗车污水净化装置，包括一个前净化桶和一个后净化桶，前净化桶的侧壁上设置有污水入口和过渡管前端连接口，过渡管前端连接口低于污水入口，后净化桶的侧壁上设置有清水出口和过渡管后端连接口，过渡管后端连接口低于清水出口，前净化桶和后净化桶之间通过一根过渡管相连通，该过渡管的两端分别与过渡管前端连接口和过渡管后端连接口密封对接，所述污水入口与前净化桶顶部之间的距离不小于5厘米，清水出口与后净化桶顶部之间的距离不小于3厘米，当前净化桶内的水位高于过渡管之后，污水只能通过液面以下的过渡管流入后净化桶，这样，漂浮在前净化桶内液面上的泡沫就不会进入后净化桶，从而达到去除泡沫的技术目标。
权利要求书

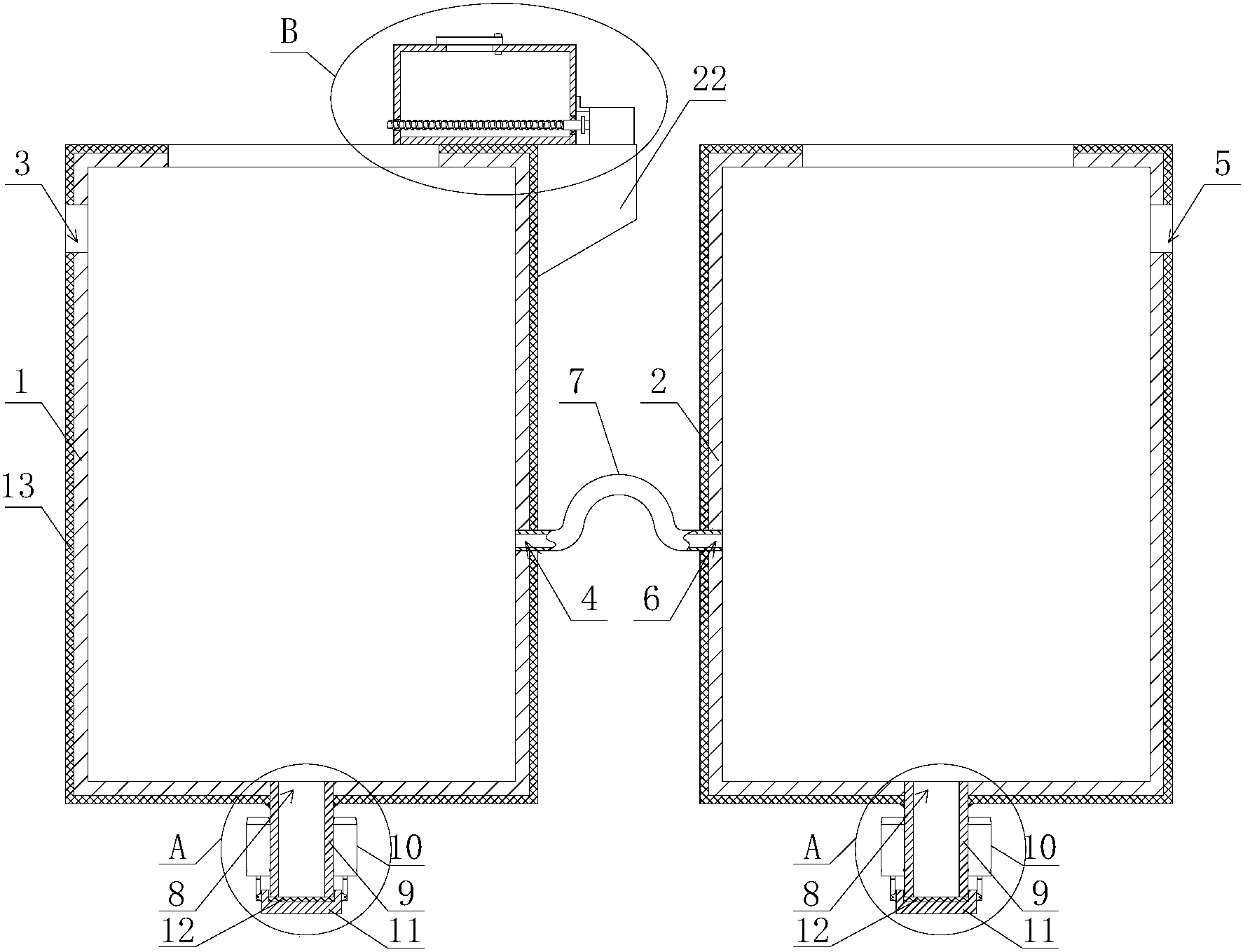

1.洗车污水净化装置，其特征在于，包括一个前净化桶(1)和一个后净化桶(2)，前净化桶(1)和后净化桶(2)顶部开口、且高度一致，所述前净化桶(1)的侧壁上设置有污水入口(3)和过渡管前端连接口(4)，过渡管前端连接口(4)低于污水入口(3)，所述后净化桶(2)的侧壁上设置有清水出口(5)和过渡管后端连接口(6)，过渡管后端连接口(6)低于清水出口(5)，前净化桶(1)和后净化桶(2)之间通过一根过渡管(7)相连通，该过渡管(7)的两端分别与过渡管前端连接口(4)和过渡管后端连接口(6)密封对接，所述污水入口(3)与前净化桶(1)顶部之间的距离不小于5厘米，所述清水出口(5)与后净化桶(2)顶部之间的距离不小于3厘米。
2.根据权利要求1所述的洗车污水净化装置，其特征在于，所述过渡管(7)的中部向上拱起，拱起高度不小于过渡管(7)的直径，过渡管(7)的最高点低于污水入口(3)和清水出口(5)。
3.根据权利要求2所述的洗车污水净化装置，其特征在于，所述前净化桶(1)、后净化桶(2)的底部分别设置有排污口(8)，排污口(8)上分别设置有笔直向下延伸的排污管(9)，所述排污管(9)的外壁上分别设置有至少两个液压推杆(10)，液压推杆(10)成环状均匀分布在对应排污管(9)外壁上，液压推杆(10)的缸体(101)与对应排污管(9)固定连接，液压推杆(10)的杆体(102)平行于对应排污管(9)的轴线向下伸出，所述排污管(9)的下端分别设置有一个封盖(11)，封盖(11)内设置有与排污管(9)下端管口相配合的密封圈(12)，所述液压推杆(10)的杆体(102)前端分别连接在封盖(11)侧面，杆体(102)的伸缩带动封盖(11)下降或上升，当封盖(11)上升时，与排污管(9)的下端管口密封连接，当封盖(11)下降时，封盖(11)脱离排污管。
4.根据权利要求3所述的洗车污水净化装置，其特征在于，所述前净化桶(1)、后净化桶(2)、以及过渡管(7)的外壁上均包覆有保温层(13)。
5.根据权利要求4所述的洗车污水净化装置，其特征在于，所述前净化桶(1)上端开口处设置有一个长方体箱体(14)，箱体(14)相对的两侧侧壁上分别设置有一个轴孔(15)和一个出料孔(16)，轴孔(15)和出料孔(16)同轴，箱体(14)内设置有一根螺杆(17)，螺杆(17)的一端穿过出料孔(16)伸出箱体(14)外，螺杆(17)的另一端连接有同轴设置的转轴(18)，转轴(18)穿过轴孔(15)伸出箱体(14)外，转轴(18)与轴孔(15)通过轴承(19)转动连接，转轴位于箱体外部的一端连接有一个驱动电机(23)，该驱动电机(23)固定连接在与之相对的箱体(14)侧壁上，所述箱体(14)顶部设置有加料口(20)，加料口(20)上设置有遮挡加料口(20)的加料口盖(21)，所述箱体(14)通过支架(22)固定连接在前净化桶(1)的侧壁上，所述箱体(14)上的出料孔(16)位于前净化桶(1)上端开口的正上方。
说明书
洗车污水净化装置
技术领域
本实用新型属于污水处理领域，具体涉及一种洗车污水净化装置。
背景技术
传统的污水净化池通过向污水内投入明矾或者氯化铝等净化物质，使水中的悬浮物质吸附到净化物质与水反应生成的胶状物质上，然后进行沉淀，从而去除污水中的悬浮物质，达到净化水的目的，但是，洗车污水有其自身的特点，由于洗车时使用了泡沫洗车液，因此污水中带有大量的泡沫，这些泡沫在污水净化池中无法被去除。
实用新型内容
本实用新型所要解决的技术问题是：提供一种能够将洗车污水中的泡沫去除的洗车污水净化装置。
为解决上述技术问题，本实用新型采用的技术方案是：洗车污水净化装置，包括一个前净化桶和一个后净化桶，前净化桶和后净化桶顶部开口、且高度一致，所述前净化桶的侧壁上设置有污水入口和过渡管前端连接口，过渡管前端连接口低于污水入口，所述后净化桶的侧壁上设置有清水出口和过渡管后端连接口，过渡管后端连接口低于清水出口，前净化桶和后净化桶之间通过一根过渡管相连通，该过渡管的两端分别与过渡管前端连接口和过渡管后端连接口密封对接，所述污水入口与前净化桶顶部之间的距离不小于5厘米，所述清水出口与后净化桶顶部之间的距离不小于3厘米。
作为一种优选的方案，所述过渡管的中部向上拱起，拱起高度不小于过渡管的直径，过渡管的最高点低于污水入口和清水出口。
作为一种优选的方案，所述前净化桶、后净化桶的底部分别设置有排污口，排污口上分别设置有笔直向下延伸的排污管，所述排污管的外壁上分别设置有至少两个液压推杆，液压推杆成环状均匀分布在对应排污管外壁上，液压推杆的缸体与对应排污管固定连接，液压推杆的杆体平行于对应排污管的轴线向下伸出，所述排污管的下端分别设置有一个封盖，封盖内设置有与排污管下端管口相配合的密封圈，所述液压推杆的杆体前端分别连接在封盖侧面，杆体的伸缩带动封盖下降或上升，当封盖上升时，与排污管的下端管口密封连接，当封盖下降时，封盖脱离排污管。
作为一种优选的方案，所述前净化桶、后净化桶、以及过渡管的外壁上均包覆有保温层。
作为一种优选的方案，所述前净化桶上端开口处设置有一个长方体箱体，箱体相对的两侧侧壁上分别设置有一个轴孔和一个出料孔，轴孔和出料孔同轴，箱体内设置有一根螺杆，螺杆的一端穿过出料孔伸出箱体外，螺杆的另一端连接有同轴设置的转轴，转轴穿过轴孔伸出箱体外，转轴与轴孔通过轴承转动连接，转轴位于箱体外部的一端连接有一个驱动电机，该驱动电机固定连接在与之相对的箱体侧壁上，所述箱体顶部设置有加料口，加料口上设置有遮挡加料口的加料口盖，所述箱体通过支架固定连接在前净化桶的侧壁上，所述箱体上的出料孔位于前净化桶上端开口的正上方。
本实用新型的有益效果是：在前净化桶和后净化桶之间设置过渡管，当前净化桶内的水位高于过渡管之后，污水只能通过液面以下的过渡管流入后净化桶，这样，漂浮在前净化桶内液面上的泡沫就不会进入后净化桶，从而将泡沫控制在前净化桶内，达到去除泡沫的技术目标。
