申请日2016.04.29
公开(公告)日2016.09.28
IPC分类号C02F9/04; C02F101/22; C02F103/14
摘要
本实用新型涉及一种用于半无机涂层生产的废水处理系统，包括废水进口、一级还原池、二级还原池、中和池、絮凝池、斜板沉淀池及污泥处理系统;斜板沉淀池包括清水室和沉淀室;沉淀室设置有多个斜坡状梯形台，沉淀室下设置有一排泥管;清水室设有溢流堰，溢流堰连接一清水池;一级还原池、二级还原池、中和池和絮凝池内部均设置有水流挡板;一级还原池、二级还原池、中和池和絮凝池底部均设置有排泥管。本实用型的用于半无机涂层生产的废水处理系统通过水流挡板引导废水在各反应池中流动，充分接触药剂进行反应，减少药剂的用量，提高了反应效率，以达到彻底处理废水、减少环境污染的效果。
权利要求书
1.一种用于半无机涂层生产的废水处理系统，其特征在于，包括废水进口、一级还原池、二级还原池、中和池、絮凝池、斜板沉淀池及污泥处理系统;
所述废水进口、所述一级还原池、所述二级还原池、所述中和池、所述絮凝池和所述斜板沉淀池顺次连接;
所述斜板沉淀池包括清水室和沉淀室，所述清水室设置于所述沉淀室上方;所述沉淀室设置有多个斜坡状梯形台，所述沉淀室下设置有一排泥管，所述排泥管与所述污泥处理系统连接;所述清水室设有溢流堰，所述溢流堰连接一清水池;
所述一级还原池、所述二级还原池、所述中和池和所述絮凝池内部均设置有水流挡板;
所述一级还原池、所述二级还原池、所述中和池和所述絮凝池底部均设置有排泥管，所述排泥管均与所述污泥处理系统连接。
2.如权利要求1所述的一种用于半无机涂层生产的废水处理系统，其特征在于：所述一级还原池、所述二级还原池、所述中和池和所述絮凝池内部的水流挡板均设置有三块，三块所述水流挡板分别交错固定于所述一级还原池、所述二级还原池、所述中和池和所述絮凝池内部的上下两侧，并竖直平行设立。
3.如权利要求1或2所述的一种用于半无机涂层生产的废水处理系统，其特征在于：所述一级还原池的进水口处设置有硫酸进料管和第一还原剂进料管。
4.如权利要求1或2所述的一种用于半无机涂层生产的废水处理系统，其特征在于：所述二级还原池的进水口处设置有第二还原剂进料管。
5.如权利要求1或2所述的一种用于半无机涂层生产的废水处理系统，其特征在于：所述中和池与所述二级还原池的连接管道上设置有碱液进料口。
6.如权利要求1或2所述的一种用于半无机涂层生产的废水处理系统，其特征在于：所述絮凝池的进水口处设置有絮凝剂进料口。
7.如权利要求1或2所述的一种用于半无机涂层生产的废水处理系统，其特征在于：所述污泥处理系统包括浓缩池和压滤池，所述浓缩池和所述压滤池的连接管道上设置有污泥泵。
说明书
一种用于半无机涂层生产的废水处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种用于半无机涂层生产的废水处理系统。
背景技术
半无机涂层中大多含有铬酸盐，因此在涂层废水中也会包含Cr6+。由于Cr6+具有高毒性和高致癌性，因此废水必须严格控制，妥善处理。现有技术中，涂层废水处理过程很难达标，难以达到排放标准，对操作人员身体健康造成一定的损害的同时，还会造成环境污染。
因此有必要设计一种用于半无机涂层生产的废水处理系统，以克服上述问题。
实用新型内容
本实用新型的目的在于克服现有技术之缺陷，提供了一种能彻底处理废水、减少环境污染的用于半无机涂层生产的废水处理系统。
本实用新型是这样实现的：

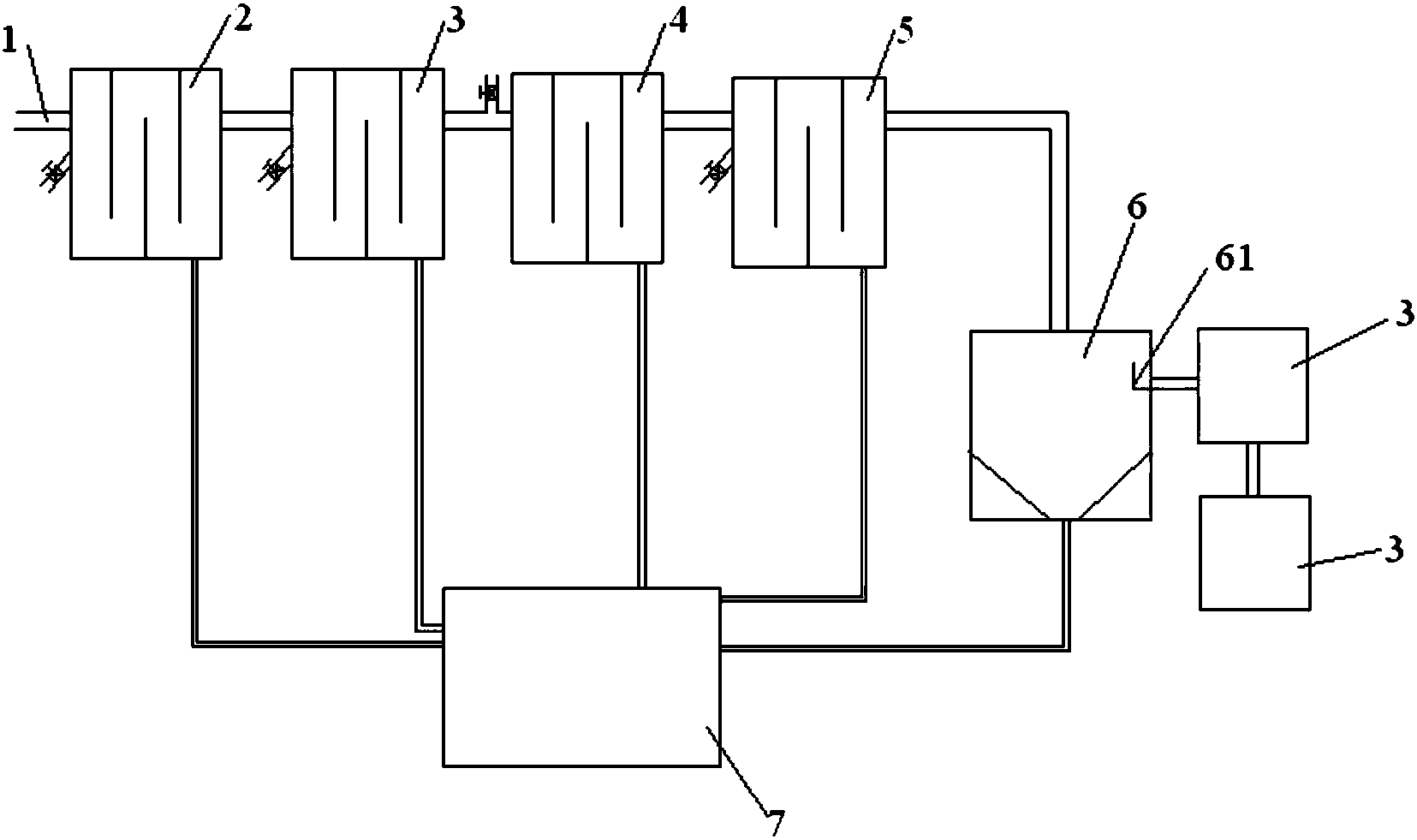

本实用新型提供一种用于半无机涂层生产的废水处理系统，包括废水进口、一级还原池、二级还原池、中和池、絮凝池、斜板沉淀池及污泥处理系统;废水进口、一级还原池、二级还原池、中和池、絮凝池和斜板沉淀池顺次连接;斜板沉淀池包括清水室和沉淀室，清水室设置于沉淀室上方;沉淀室设置有多个斜坡状梯形台，沉淀室下设置有一排泥管，排泥管与污泥处理系统连接;清水室设有溢流堰，溢流堰连接一清水池;一级还原池、二级还原池、中和池和絮凝池内部均设置有水流挡板;一级还原池、二级还原池、中和池和絮凝池底部均设置有排泥管，排泥管均与污泥处理系统连接。
其中，一级还原池、二级还原池、中和池和絮凝池内部的水流挡板均设置有三块，三块水流挡板分别交错固定于一级还原池、二级还原池、中和池和絮凝池内部的上下两侧，并竖直平行设立。
其中，一级还原池的进水口处设置有硫酸进料管和第一还原剂进料管。
其中，二级还原池的进水口处设置有第二还原剂进料管。
其中，中和池与二级还原池的连接管道上设置有碱液进料口。
其中，絮凝池的进水口处设置有絮凝剂进料口。
其中，污泥处理系统包括浓缩池和压滤池，浓缩池和压滤池的连接管道上设置有污泥泵。
本实用新型具有以下有益效果：
本实用型的用于半无机涂层生产的废水处理系统通过水流挡板引导废水在各反应池中流动，充分接触药剂进行反应，减少药剂的用量，提高了反应效率，以达到彻底处理废水、减少环境污染的效果。
