申请日2016.05.12
公开(公告)日2016.09.21
IPC分类号C02F9/04
摘要
本实用新型涉及火力发电领域，并公开了一种用于火力发电机组的废水处理系统和一种火力发电机组，所述废水处理系统包括具有第一废水泵(2a)的脱硫废水排放系统和具有第二废水泵(2b)的灰渣水闭式循环系统，所述废水处理系统还包括中和反应池，该中和反应池分别与所述第一废水泵(2a)和所述第二废水泵(2b)流体连接，以便接收来自于所述脱硫废水排放系统和所述灰渣水闭式循环系统中的废水。本实用新型的用于火力发电机组的废水处理系统能够综合处理脱硫废水处理系统和灰渣水闭式循环系统中的废水。
权利要求书

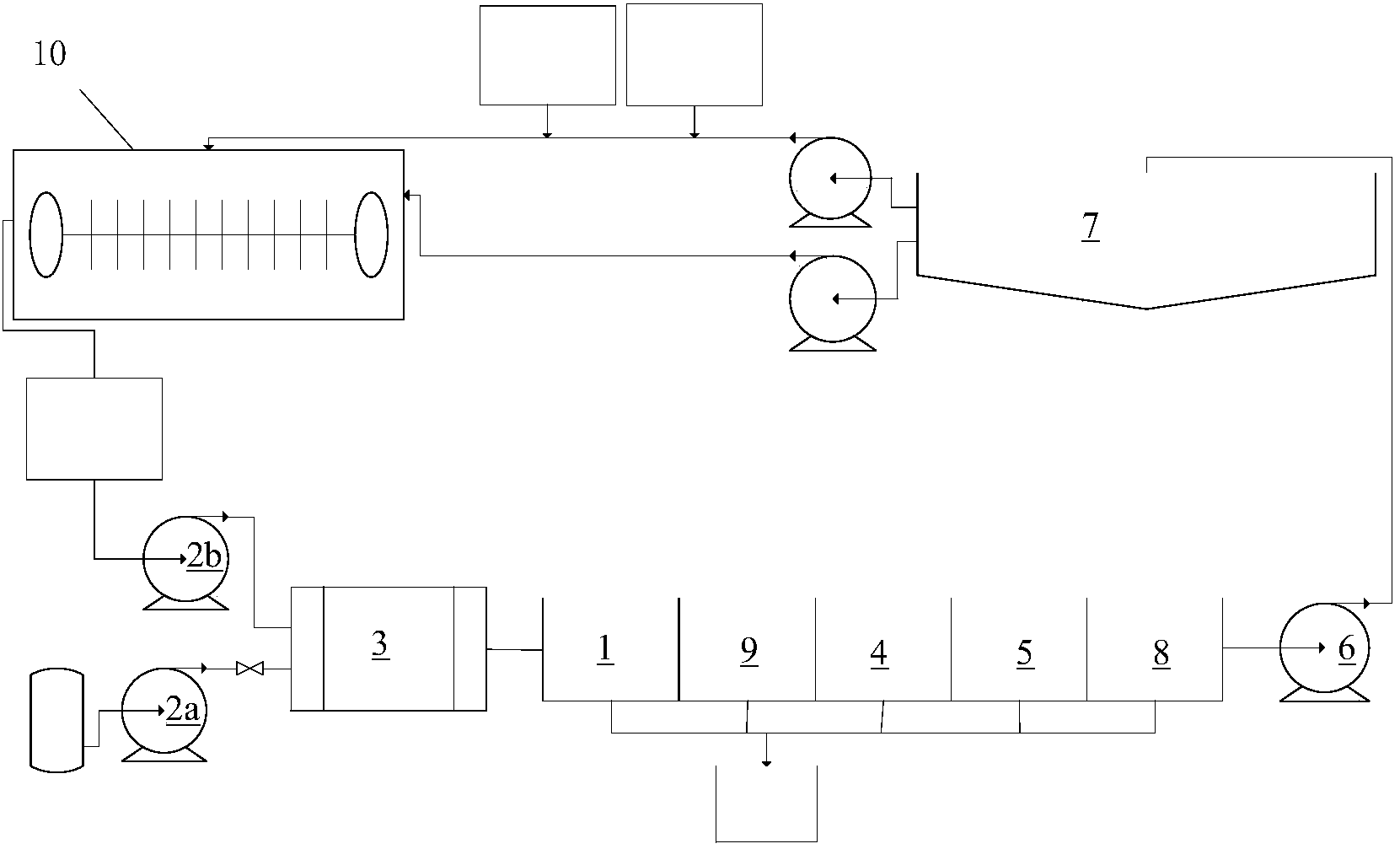

1.一种用于火力发电机组的废水处理系统，其特征在于，所述废水处理系统包括具有第一废水泵(2a)的脱硫废水排放系统和具有第二废水泵(2b)的灰渣水闭式循环系统，所述废水处理系统还包括中和反应池，该中和反应池分别与所述第一废水泵(2a)和所述第二废水泵(2b)流体连接，以便接收来自于所述脱硫废水排放系统和所述灰渣水闭式循环系统中的废水。
2.根据权利要求1所述的废水处理系统，其特征在于，所述灰渣水闭式循环系统包括第一沉淀池，所述中和反应池为所述第一沉淀池。
3.根据权利要求1所述的废水处理系统，其特征在于，所述中和反应池为化学处理池(3)，所述废水处理系统还包括第二沉淀池(1)，所述第二沉淀池(1)与所述化学处理池(3)流体连接以便接收来自于所述化学处理池(3)的废水。
4.根据权利要求3所述的废水处理系统，其特征在于，所述废水处理系统还包括过滤池(4)，该过滤池(4)与所述第二沉淀池(1)流体连接以便接收来自于所述第二沉淀池(1)的废水。
5.根据权利要求4所述的废水处理系统，其特征在于，所述废水处理系统还包括净化池(5)，该净化池(5)与所述过滤池(4)流体连接以便接收来自于所述过滤池(4)的废水。
6.根据权利要求5所述的废水处理系统，其特征在于，所述灰渣水闭式循环系统包括清水池(7)，所述废水处理系统还包括用于将所述净化池(5)内的水泵送至所述清水池(7)的回水泵(6)。
7.根据权利要求6所述的废水处理系统，其特征在于，所述废水处理系统还包括回水池(8)，该回水池(8)流体连接于所述回水泵(6)与所述净化池(5)之间，以便接收并储存来自于净化池(5)的废水。
8.根据权利要求3所述的废水处理系统，其特征在于，所述废水处理系统还包括设置于所述化学处理池(3)中的酸碱度计以及设置于所述化学处理池(3)底部的脱泥机。
9.根据权利要求4所述的废水处理系统，其特征在于，所述废水处理系统还包括用于添加酸性或者碱性药物的加药池(9)，该加药池(9)流体连接于所述第二沉淀池(1)和所述过滤池(4)之间。
10.一种火力发电机组，其特征在于，所述火力发电机组包括根据权利要求1至9中任意一项所述的用于火力发电机组的废水处理系统。
说明书
用于火力发电机组的废水处理系统及火力发电机组
技术领域
本实用新型涉及火力发电领域，具体地，涉及一种用于火力发电机组的废水处理系统。此外，本实用新型还涉及一种火力发电机组。
背景技术
火力发电是利用可燃物燃烧时产生的热能，通过发电动力装置转换成电能的一种发电方式，而火力发电机组则是这种发电方式的具体执行载体。
目前的火力发电机组一般包括两种相对独立运行的脱硫废水处理系统和灰渣水闭式循环系统。脱硫废水处理系统主要处理脱硫废水中的氟离子、氯离子、重金属离子和悬浮杂质等;灰渣水闭式循环系统将含有大量悬浮物的灰渣水沉淀处理后循环利用，降低系统水耗。脱硫废水呈酸性，PH值约为4，脱硫废水的流量为8-16T/H;灰渣水为碱性，PH值12-13，灰渣水的流量约为200T/H。实际应用中，绝大部分脱硫废水处理系统的处理工艺不理想，脱硫系统因氯离子等浓度较高，对系统内部的金属材质的部件造成严重腐蚀，并极易导致泄漏;另外，灰渣水闭式循环处理系统中由于水质呈碱性(PH高达12-13)，系统内部的金属输送管道结垢严重且难以清除，对系统的安全运行构成威胁。
有鉴于此，需要提供一种能够综合处理脱硫废水处理系统和灰渣水闭式循环系统中的废水的用于火力发电机组的废水处理系统。
实用新型内容
本实用新型所要解决的技术问题是需要提供一种能够综合处理脱硫废水处理系统和灰渣水闭式循环系统中的废水的用于火力发电机组的废水处理系统。
本实用新型所要解决的另一个技术问题是需要提供一种能够综合处理脱硫废水处理系统和灰渣水闭式循环系统中的废水的火力发电机组。
为了解决上述技术问题，本实用新型提供一种用于火力发电机组的废水处理系统，所述废水处理系统包括具有第一废水泵的脱硫废水排放系统和具有第二废水泵的灰渣水闭式循环系统，所述废水处理系统还包括中和反应池，该中和反应池分别与所述第一废水泵和所述第二废水泵流体连接，以便接收来自于所述脱硫废水排放系统和所述灰渣水闭式循环系统中的废水。
优选地，所述灰渣水闭式循环系统包括第一沉淀池，所述中和反应池为所述第一沉淀池。
优选地，所述中和反应池为化学处理池，所述废水处理系统还包括第二沉淀池，所述第二沉淀池与所述化学处理池流体连接以便接收来自于所述化学处理池的废水。
优选地，所述废水处理系统还包括过滤池，该过滤池与所述第二沉淀池流体连接以便接收来自于所述第二沉淀池的废水。
优选地，所述废水处理系统还包括净化池，该净化池与所述过滤池流体连接以便接收来自于所述过滤池的废水。
优选地，所述灰渣水闭式循环系统包括清水池，所述废水处理系统还包括用于将所述净化池内的水泵送至所述清水池的回水泵。
优选地，所述废水处理系统还包括回水池，该回水池流体连接于所述回水泵与所述净化池之间，以便接收并储存来自于净化池的废水。
优选地，所述废水处理系统还包括设置于所述化学处理池中的酸碱度计以及设置于所述化学处理池底部的脱泥机。
优选地，所述废水处理系统还包括用于添加酸性或者碱性药物的加药池，该加药池流体连接于所述第二沉淀池和所述过滤池之间。
此外，本实用新型还提供一种火力发电机组，该火力发电机组包括本实用新型所述的用于火力发电机组的废水处理系统。
通过上述技术方案，本实用新型的用于火力发电机组的废水处理系统能够将呈酸性的脱硫废水排放系统中的废水和呈碱性的灰渣水闭式循环系统中的废水在中和反应池中进行酸碱中和反应，由此将脱硫废水处理系统和灰渣水闭式循环系统中的废水综合处理，并降低火力发电机组的废水处理成本。此外，本实用新型的火力发电机组由于包括本实用新型所述的废水处理系统，因此其同样具有以上优点。
本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。
