申请日2016.05.12
公开(公告)日2016.09.21
IPC分类号C02F1/04
摘要
本实用新型涉及一种微波振动流化床重金属废水处理回收设备，属于微波冶金技术领域，包括原料罐，原料罐通过抽水泵与流化床床体相联，流化床床体下端开设有气流入口，气流入口通过管道联接有鼓风机，流化床床体上端开设有气流出口，流化床床体通过弹簧联接在地面上，流化床床体内上部设有上除沫器，上除沫器下方设有振动筛板，振动筛板通过弹簧片安装在流化床床体内，流化床床体内还设有振动电机，流化床床体上设有出料口和微波发生器，原料罐与流化床床体联接管道的末端设有高压喷头。本实用新型对重金属废水处理加热均匀，效率高，一次性就可以将重金属处理回收，结构简单，节约空间，使用方便。
权利要求书

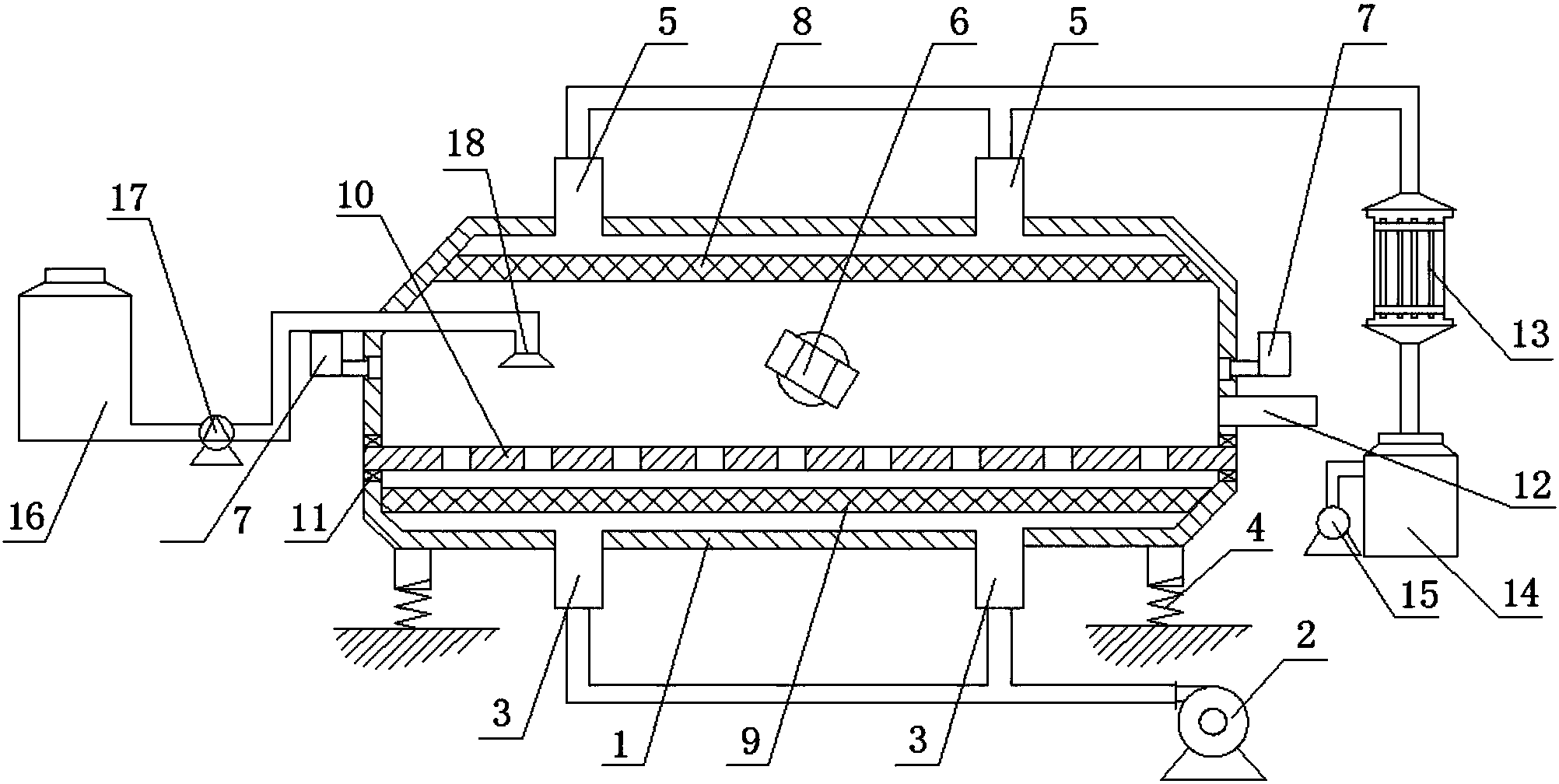

1.一种微波振动流化床重金属废水处理回收设备，包括原料罐(16)，原料罐(16)通过抽水泵(17)与流化床床体(1)相联，流化床床体(1)下端开设有气流入口(3)，气流入口(3)通过管道联接有鼓风机(2)，流化床床体(1)上端开设有气流出口(5)，其特征在于：所述流化床床体(1)通过弹簧(4)联接在地面上，流化床床体(1)内上部设有上除沫器(8)，上除沫器(8)下方设有振动筛板(10)，振动筛板(10)通过弹簧片(11)安装在流化床床体(1)内，流化床床体(1)内还设有振动电机(6)，流化床床体(1)上设有出料口(12)和微波发生器(7)，原料罐(16)与流化床床体(1)联接管道的末端设有高压喷头(18)。
2.根据权利要求1所述的微波振动流化床重金属废水处理回收设备，其特征在于：所述流化床床体(1)内的振动筛板(10)下方设有下除沫器(9)。
3.根据权利要求1或2所述的微波振动流化床重金属废水处理回收设备，其特征在于：所述气流出口(5)通过管道依次联接有蒸气冷凝器(13)、蒸馏水收集罐(14)、真空泵(15)。
说明书
微波振动流化床重金属废水处理回收设备
技术领域
本实用新型涉及一种微波振动流化床重金属废水处理回收设备，属于微波冶金技术领域。
背景技术
随着我国工业技术的迅猛发展，重金属废水产生量越来越大。如何高效处理这些重金属废水，并使之资源化，已成为人们的共同关注的问题。蒸发干燥是处理重金属离子废水的有效途径。现有技术中是采用的各种蒸发方式来进行重金属废水的处理，无论是采用哪种蒸发方式，所需要的热量主要来源于热交换，存在较大的热量损失。对废水的加热也难以做到均匀，而且对于重金属离子的回收还需要加装其他的设备，占用空间大，成本高。
实用新型内容
本实用新型的目的是要解决上述背景技术中存在的不足，提供一种微波振动流化床重金属废水处理回收设备。
本实用新型是通过以下技术方案实现的：
即一种微波振动流化床重金属废水处理回收设备，包括原料罐，原料罐通过抽水泵与流化床床体相联，流化床床体下端开设有气流入口，气流入口通过管道联接有鼓风机，流化床床体上端开设有气流出口，流化床床体通过弹簧联接在地面上，流化床床体内上部设有上除沫器，上除沫器下方设有振动筛板，振动筛板通过弹簧片安装在流化床床体内，流化床床体内还设有振动电机，流化床床体上设有出料口和微波发生器，原料罐与流化床床体联接管道的末端设有高压喷头。
废水经高压喷头喷出形成无数个液滴，在气流和振动电机的作用下，通过微波不断加热，水蒸气通过气流出口排出，剩余的部分形成金属盐结晶回收。加热均匀，效率高，一次性就可以将重金属处理回收，结构简单，节约空间，使用方便。
所述流化床床体内的振动筛板下方设有下除沫器，防止液滴和金属盐结晶穿过振动筛板由气流入口排出。
所述气流出口通过管道依次联接有蒸气冷凝器、蒸馏水收集罐、真空泵。对废水中的水分进行回收，用于其他的用途，节约用水，环保性好。
工作过程与原理：
原料罐中的废水通过抽水泵由高压喷头喷出形成无数的小液滴，液滴在气流和振动电机的作用下悬浮在流化床床体内且不断震荡，微波发生器为无数个液滴加热，生成的水蒸气在气流的作用由气流出口排出，水蒸气进入到蒸气冷凝器，随后在蒸馏水收集罐中冷凝成水，流化床床体内剩余的部分形成金属盐结晶，在振动筛板的作用下由出料口排出回收。
与现有技术相比，本实用新型所具有的有益效果是：
1、废水经高压喷头喷出形成无数个液滴，在气流和振动电机的作用下，通过微波不断加热，水蒸气通过气流出口排出，剩余的部分形成金属盐结晶回收。加热均匀，效率高，一次性就可以将重金属处理回收，结构简单，节约空间，使用方便。
2、流化床床体内的振动筛板下方设有下除沫器，防止液滴和金属盐结晶穿过振动筛板由气流入口排出。
3、气流出口通过管道依次联接有蒸气冷凝器、蒸馏水收集罐、真空泵。对废水中的水分进行回收，用于其他的用途，节约用水，环保性好。
