申请日2016.05.12
公开(公告)日2016.12.07
IPC分类号F24H1/20; F24H9/20
摘要
本实用新型公开了一种用于生活饮用水处理的防冻装置，包括储水箱、净化器和水龙头，进水管上设有净化器，进水管的一端固定连接储水箱，储水箱的一侧设有下液位计和上液位计，水龙头的顶端并在储水箱上设有温度尺，温度尺的底端设有滑动钮，储水箱内固定设有加热器，加热器的顶端并在储水箱上设有温度感应器，隔水箱内固定设有出水管，出水管的外壁上套有若干个加热环;本实用新型的结构简单，造价低廉，且实用性强，通过滑动钮选择温度尺上的温度值，控制加热环工作的个数，从而使水龙头流出相应温度的水，通过设有的温度感应器，控制加热器加热，可以调节水的温度，供人直接使用，可以有效的防止水结冰，有利于人们的生活。
权利要求书

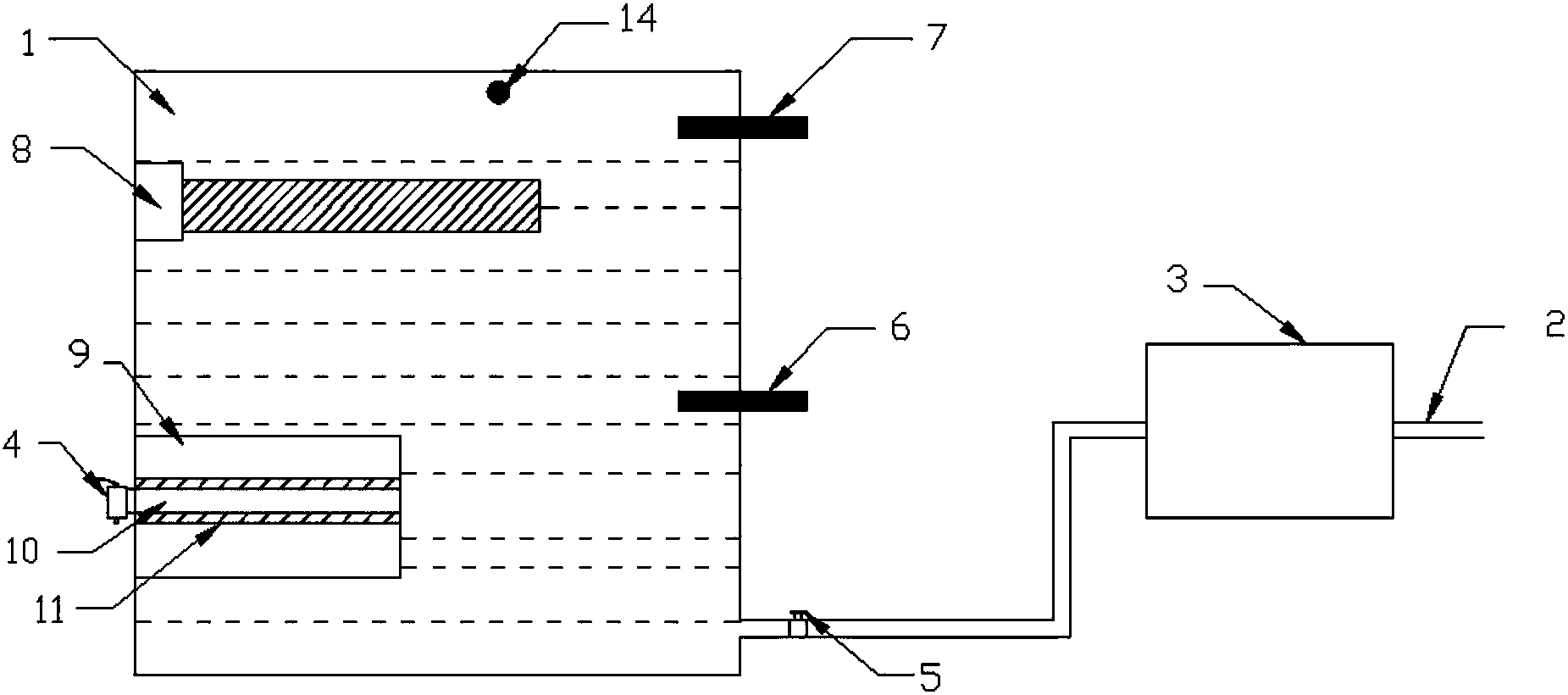

1.一种用于生活饮用水处理的防冻装置，包括储水箱(1)、进水管(2)、净化器(3)和水龙头(4)，其特征在于，所述进水管(2)上设有所述净化器(3)，所述净化器(3)的一侧并在所述进水管(2)上设有水电磁阀(5)，所述进水管(2)的一端固定连接所述储水箱(1)，所述储水箱(1)的一侧设有下液位计(6)和上液位计(7)，所述储水箱(1)的另一侧设有所述水龙头(4)，所述水龙头(4)的顶端并在所述储水箱(1)上设有温度尺(12)，所述温度尺(12)的底端设有滑动钮(13)，所述储水箱(1)内固定设有加热器(8)，所述加热器(8)的顶端并在所述储水箱(1)上设有温度感应器(14)，所述加热器(8)的底端并在所述储水箱(1)的内壁上设有隔水箱(9)，所述隔水箱(9)内固定设有出水管(10)，且所述出水管(10)与所述储水箱(1)连通，所述出水管(10)的外壁上套有若干个加热环(11)。
2.根据权利要求1所述的一种用于生活饮用水处理的防冻装置，其特征在于，所述上液位计(7)在水平方向上高于所述加热器(8)的位置，所述下液位计(6)在水平方向上高于所述隔水箱(9)的位置。
3.根据权利要求1所述的一种用于生活饮用水处理的防冻装置，其特征在于，所述滑动钮(13)电性连接所述加热环(11)，所述温度感应器(14)电性连接所述加热器(8)。
4.根据权利要求1所述的一种用于生活饮用水处理的防冻装置，其特征在于，所述储水箱(1)由不锈钢材料制成。
5.根据权利要求1所述的一种用于生活饮用水处理的防冻装置，其特征在于，所述水龙头(4)固定连接所述出水管(10)。
说明书
一种用于生活饮用水处理的防冻装置
技术领域
本实用新型涉及一种用于生活饮用水处理的装置,特别涉及一种用于生活饮用水处理的防冻装置，属于生活水处理设备领域。
背景技术
生活饮用水(drinking water)是指符合生活饮用水卫生标准的用于日常饮用、洗涤的水。生活饮用水的三个条件：1、没有污染;2、没有退化(充满生命活力的水);3、符合人体生理需要(含有人体相近的有益矿质元素，Ph值呈弱碱性的水)。
现在大多数生活饮用水是通过净化器将自来水或相当于自来水的水源净化成可直接饮用的纯净水，但是，这样的装置不能提供热水，在寒冬来临时，水很容易上冻结冰，且水的温度低，需要加热后才能使用，给人们的生活带来了不便。
实用新型内容
本实用新型提出了一种用于生活饮用水处理的防冻装置，解决了现有技术的不能直接提供热水、水容易上冻和水温低不能直接使用的问题，通过滑动钮选择温度尺上的温度值，控制出水管上加热环工作的个数，从而使水龙头流出相应温度的水，通过设有的温度感应器，可以感应水的温度，当温度低于0℃时，加热器加热，当水的温度达到10℃时，温度传感器控制加热器停止加热，通过设有的上液位计、下液位计和水电磁阀，可以控制储水箱中的水量，可以调节水的温度，供人直接使用，可以有效的防止水结冰，有利于人们的生活。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种用于生活饮用水处理的防冻装置，包括储水箱、进水管、净化器和水龙头，所述进水管上设有所述净化器，所述净化器的一侧并在所述进水 管上设有水电磁阀，所述进水管的一端固定连接所述储水箱，所述储水箱的一侧设有下液位计和上液位计，所述储水箱的另一侧设有所述水龙头，所述水龙头的顶端并在所述储水箱上设有温度尺，所述温度尺的底端设有滑动钮，所述储水箱内固定设有加热器，所述加热器的顶端并在所述储水箱上设有温度感应器，所述加热器的底端并在所述储水箱的内壁上设有隔水箱，所述隔水箱内固定设有出水管，且所述出水管与所述储水箱连通，所述出水管的外壁上套有若干个加热环。
作为本实用新型的一种优选技术方案,所述上液位计在水平方向上高于所述加热器的位置，所述下液位计在水平方向上高于所述隔水箱的位置。
作为本实用新型的一种优选技术方案,所述滑动钮电性连接所述加热环，所述温度感应器电性连接所述加热器。
作为本实用新型的一种优选技术方案,所述储水箱由不锈钢材料制成。
作为本实用新型的一种优选技术方案,所述水龙头固定连接所述出水管。
本实用新型所达到的有益效果是：本实用新型的结构简单，造价低廉，且实用性强，通过滑动钮选择温度尺上的温度值，控制出水管上加热环工作的个数，从而使水龙头流出相应温度的水，通过设有的温度感应器，可以感应水的温度，当温度低于0℃时，加热器加热，当水的温度达到10℃时，温度传感器控制加热器停止加热，通过设有的上液位计、下液位计和水电磁阀，可以控制储水箱中的水量，可以调节水的温度，供人直接使用，可以有效的防止水结冰，有利于人们的生活。
