申请日2016.05.12
公开(公告)日2017.11.21
IPC分类号B05C11/10; B27D1/08
摘要
本发明公开了一种胶合板胶水处理装置，包括挤压板、高浓度胶水储存仓和纯水储存仓，其特征在于：所述挤压板安装在挤压板挡板的上方，所述挤压板挡板的下方设置有挤出胶水储存仓，所述挤出胶水储存仓的内部下端中心位置处安装有第二单向控制阀，所述胶水处理仓的内部中心位置处的下端安装有电动机，所述胶水处理仓的右下方设置有胶水出料口。与现有技术相比，本发明的有益效果是：该胶合板胶水处理装置结构科学合理加热装置对使用过的多余的胶水进行加热处理，使其变液态，过滤网对其进行过滤处理，高浓度胶水储存仓和纯水储存仓对其浓度进行调节，废料重复利用从而大大的节约生产成本。
权利要求书

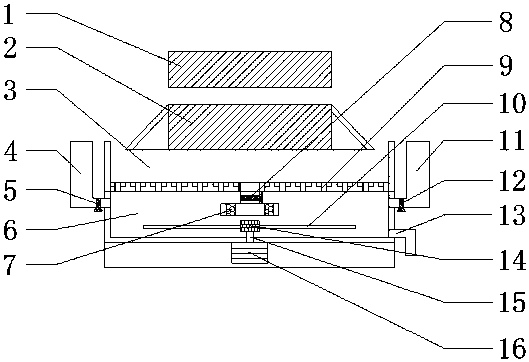

1.一种胶合板胶水处理装置，包括挤压板(1)、高浓度胶水储存仓(4)和纯水储存仓(11)，其特征在于：所述挤压板(1)安装在挤压板挡板(2)的上方，所述挤压板挡板(2)的下方设置有挤出胶水储存仓(3)，且挤出胶水储存仓(3)的内部下端安装有加热装置(9)，所述挤出胶水储存仓(3)的内部下端中心位置处安装有第二单向控制阀(8)，所述第二单向控制阀(8)的下方设置有过滤网(7)，所述挤出胶水储存仓(3)的下方设置有胶水处理仓(6)，所述胶水处理仓(6)的内部中心位置处的下端安装有电动机(16)，所述电动机的上方设置有旋转轴承(15)，且电动机(16)与旋转轴承(15)传动连接，所述旋转轴承(15)的上端安装有搅拌棒固定座(14)，且搅拌棒固定座(14)上安装有搅拌棒(10)，所述高浓度胶水储存仓(4)安装在胶水处理仓(6)的左上方，且高浓度胶水储存仓(4)的内部设置有第一单向控制阀(5)，所述纯水储存仓(11)安装在胶水处理仓(6)的右上方，且纯水储存仓(11)的内部设置有第三单向控制阀(12)，所述胶水处理仓(6)的右下方设置有胶水出料口(13)。
2.根据权利要求1所述的一种胶合板胶水处理装置，其特征在于：所述胶水处理仓(6)为圆柱体结构。
3.根据权利要求1所述的一种胶合板胶水处理装置，其特征在于：所述高浓度胶水储存仓(4)和纯水储存仓(11)处于同一水平位置处。
4.根据权利要求1所述的一种胶合板胶水处理装置，其特征在于：所述搅拌棒(10)共设置有三个，且三个搅拌棒(10)均匀安装在搅拌棒固定座(14)上。
说明书
一种胶合板胶水处理装置
技术领域
本发明涉及胶合板胶水处理装置技术领域，具体为一种胶合板胶水处理装置。
背景技术
胶合板是由木段旋切成单板或由木方刨切成薄木，再用胶粘剂胶合而成的三层或多层的板状材料，通常用奇数层单板，并使相邻层单板的纤维方向互相垂直胶合而成。
胶合板是家具常用材料之一，是一种人造板。一组单板通常按相邻层木纹方向互相垂直组坯胶合而成，通常其表板和内层板对称地配置在中心层或板芯的两侧。用涂胶后的单板按木纹方向纵横交错配成的板坯，在加热或不加热的条件下压制而成。层数一般为奇数，少数也有偶数。纵横方向的物理、机械性质差异较小。常用的有三合板、五合板等。胶合板能提高木材利用率，是节约木材的一个主要途径。亦可供飞机、船舶、火车、汽车、建筑和包装箱等作用材。
然而现有的胶合板胶水在使用过程中存在着一些不足之处，例如使用过的胶水直接作废处理，这样浪费原料，使得加工成本增加，而且现有的胶合板加工机器没有对使用的胶水进行再次加工使用。
发明内容
本发明的目的在于提供一种胶合板胶水处理装置，以解决上述背景技术中提出的使用过的胶水再次加工利用的问题。
为实现上述目的，本发明提供如下技术方案：一种胶合板胶水处理装置，包括挤压板、高浓度胶水储存仓和纯水储存仓，其特征在于：所述挤压板安装在挤压板挡板的上方，所述挤压板挡板的下方设置有挤出胶水储存仓，且挤出胶水储存仓的内部下端安装有加热装置，所述挤出胶水储存仓的内部下端中心位置处安装有第二单向控制阀，所述第二单向控制阀的下方设置有过滤网，所述挤出胶水储存仓的下方设置有胶水处理仓，所述胶水处理仓的内部中心位置处的下端安装有电动机，所述电动机的上方设置有旋转轴承，且电动机与旋转轴承传动连接，所述旋转轴承的上端安装有搅拌棒固定座，且搅拌棒固定座上安装有搅拌棒，所述高浓度胶水储存仓安装在胶水处理仓的左上方，且高浓度胶水储存仓的内部设置有第一单向控制阀，所述纯水储存仓安装在胶水处理仓的右上方，且纯水储存仓的内部设置有第三单向控制阀，所述胶水处理仓的右下方设置有胶水出料口。
优选的，所述胶水处理仓为圆柱体结构。
优选的，所述高浓度胶水储存仓和纯水储存仓处于同一水平位置处。
优选的，所述搅拌棒共设置有三个，且三个搅拌棒均匀安装在搅拌棒固定座上。
与现有技术相比，本发明的有益效果是：该胶合板胶水处理装置，结构科学合理，使用安全方便，加热装置对使用过的多余的胶水进行加热处理，使其变液态，过滤网对其进行过滤处理，再到胶水处理仓，高浓度胶水储存仓和纯水储存仓对其浓度进行调节，搅拌棒对其进行混合和搅拌，从而得到可以再次使用的胶水，废料重复利用从而大大的节约生产成本。
