申请日2016.05.11
公开(公告)日2016.07.06
IPC分类号E04H5/02
摘要
本发明公开了一种景观花园式污水厂，污水处理池分隔成一级处理池、二级处理池、三级处理池以及清水池，三级处理池内的水能经过第三隔墙流往清水池以形成瀑布景观;将污水处理池沿污水处理流动的方向分隔成一级处理池、二级处理池、三级处理池以及清水池，采用一体化设计，使污水处理厂的结构紧凑、布局科学合理，空间利用高，且在污水处理池的外侧和纵向参观通道两侧设有绿化带以及在三级处理池与清水池之间形成瀑布景观，使得本发明污水处理厂形成一景观，具有生态园林特色，有效改变人们对污水处理厂中脏、臭、乱的印象，另外人们通过纵向参观通道可以观察污水处理的流程，便于管理维护人员作业，也可进一步向观赏者普及环保意识，具有意义重大的特点。
权利要求书

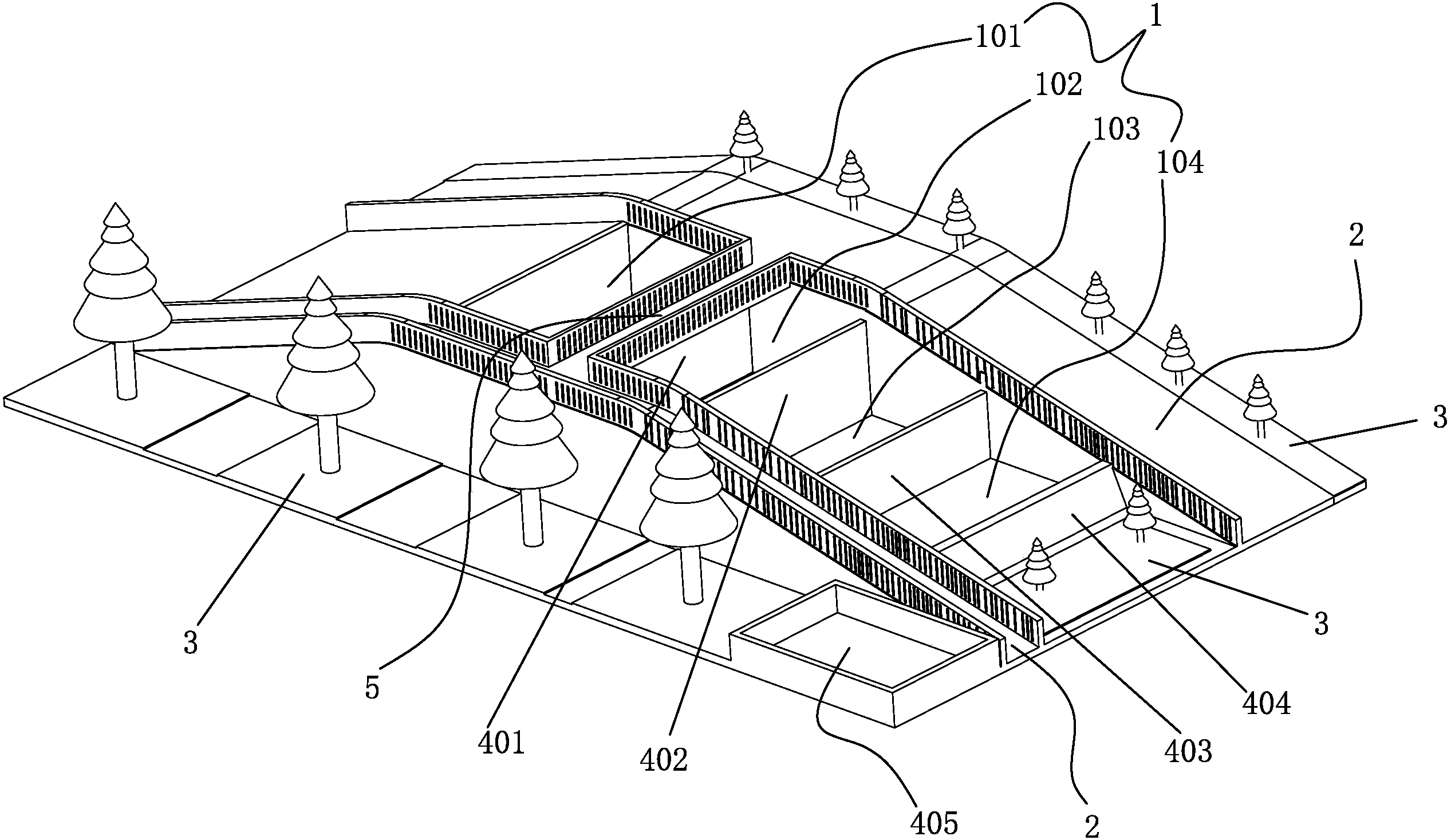

1.一种景观花园式污水厂，其特征在于包括污水处理池(1)和设于所述污水处理池(1)外侧的纵向参观通道(2)，所述的污水处理池(1)外侧和纵向参观通道(2)两侧设有绿化带(3)，所述的污水处理池(1)内设有将所述污水处理池(1)分隔成一级处理池(101)、二级处理池(102)、三级处理池(103)以及清水池(104)的第一隔墙(401)、第二隔墙(402)、第三隔墙(403)和第四隔墙(404)，所述的第四隔墙(404)低于所述的第三隔墙(403)使得三级处理池(103)内的水能经过第三隔墙(403)流往清水池(104)以形成瀑布景观。
2.根据权利要求1所述的一种景观花园式污水厂，其特征在于所述的纵向参观通道(2)包含与入口地面相连的斜坡A(201)，与所述斜坡A(201)相连的平直段(202)以及连接所述平直段(202)和出口地面之间的斜坡B(203)。
3.根据权利要求1或2所述的一种景观花园式污水厂，其特征在于所述的污水处理池(1)上跨设有连接污水处理池(1)两侧纵向参观通道(2)的横向通道(5)。
4.根据权利要求3所述的一种景观花园式污水厂，其特征在于所述的横向通道(5)跨设在所述的一级处理池(101)与二级处理池(102)之间。
5.根据权利要求1所述的一种景观花园式污水厂，其特征在于所述的第三隔墙(403)低于所述的第二隔墙(402)使得二级处理池(102)内的水能经过第二隔墙(402)流往三级处理池(103)以形成水帘。
6.根据权利要求1所述的一种景观花园式污水厂，其特征在于所述的清水池(104)一侧设有与所述清水池(104)通过暗管连通的景观池(105)，所述的景观池(105)与排水通道连通。
7.根据权利要求1所述的一种景观花园式污水厂，其特征在于所述的一级处理池(101)和二级处理池(102)之间通过暗管连通。
8.根据权利要求1所述的一种景观花园式污水厂，其特征在于所述的清水池(104)内设有用于制造喷泉的喷泉装置。
说明书
一种景观花园式污水厂
【技术领域】
本发明涉及污水处理厂，尤其是一种景观花园式污水厂。
【背景技术】
污水中含有大量的不溶于水的悬浮物、有机物以及溶于水的化合物，目前处理污水的方法大多采用物理、化学和生物三种方法结合;现有的污水处理厂普遍存在脏、乱、臭等缺点，因此，一般选址都比较偏僻，人们都忌讳靠近污水处理厂工作或生活。特别是对厂区环境卫生要求高的食品厂、化工厂及其他企业，以及要求对人影响尽量小的医院、小型城市污水厂等。
本发明即针对现有技术的不足而研究提出。
【发明内容】
本发明要解决的技术问题是提供一种景观花园式污水厂，包括污水处理池和设于污水处理池外侧的纵向参观通道，污水处理池外侧和纵向参观通道两侧均设有绿化带，污水处理池内分隔成一级处理池、二级处理池、三级处理池以及清水池，且三级处理池内的水能经过第三隔墙流往清水池以形成瀑布景观;将污水处理池沿污水处理流动的方向分隔成呈阶梯结构一级处理池、二级处理池、三级处理池以及清水池，使污水处理厂的结构紧凑、布局合理，不仅能高效地利用空间，减少土地资源的浪费，而且在污水处理池的外侧和纵向参观通道两侧设有绿化带以及在三级处理池与清水池之间形成瀑布景观，使得本发明污水处理厂形成一景观，采用一体化设计，具有生态园林特色，有效改变人们对污水处理厂中脏、臭、乱的印象，同时人们通过纵向参观通道可以观察污水处理的流程，便于管理维护人员作业，也可进一步向观赏者普及环保意识，具有意义重大的特点。
为解决上述技术问题，本发明一种景观花园式污水厂，包括污水处理池和设于所述污水处理池外侧的纵向参观通道，所述的污水处理池外侧和纵向参观通道两侧设有绿化带，所述的污水处理池内设有将所述污水处理池分隔成一级处理池、二级处理池、三级处理池以及清水池的第一隔墙、第二隔墙、第三隔墙和第四隔墙，所述的第四隔墙低于所述的第三隔墙使得三级处理池内的水能经过第三隔墙流往清水池以形成瀑布景观。
如上所述的一种景观花园式污水厂，所述的纵向参观通道包含与入口地面相连的斜坡A，与所述斜坡A相连的平直段以及连接所述平直段和出口地面之间的斜坡B。
如上所述的一种景观花园式污水厂，所述的污水处理池上跨设有连接污水处理池两侧纵向参观通道的横向通道。
如上所述的一种景观花园式污水厂，所述的横向通道跨设在所述的一级处理池与二级处理池之间。
如上所述的一种景观花园式污水厂，所述的第三隔墙低于所述的第二隔墙使得二级处理池内的水能经过第二隔墙流往三级处理池以形成水帘。
如上所述的一种景观花园式污水厂，所述的清水池一侧设有与所述清水池通过暗管连通的景观池，所述的景观池与排水通道连通。
如上所述的一种景观花园式污水厂，所述的一级处理池和二级处理池之间通过暗管连通。
如上所述的一种景观花园式污水厂，所述的清水池内设有用于制造喷泉的喷泉装置。
与现有技术相比，本发明的一种景观花园式污水厂，具有如下优点：
1、通过第一隔墙、第二隔墙、第三隔墙和第四隔墙将污水处理池分隔成一级处理池、二级处理池、三级处理池以及清水池，采用一体化设计，使污水处理厂的结构紧凑、布局科学合理，能高效地利用空间，减少土地资源的浪费;在污水处理池的外侧和纵向参观通道两侧设有绿化带以及在三级处理池与清水池之间形成瀑布景观，使得本发明具有生态园林特色的景观式污水处理厂，有效改变人们对污水处理厂中脏、臭、乱的印象。
2、在污水处理池的外侧设有包含斜坡A、平直段和斜坡B的纵向参观通道，同时人们通过纵向参观通道可以观察污水处理的流程，便于管理维护人员对一级处理池、二级处理池和三级处理池内的沉积物进行打捞清理作业，并运输出去，使景观花园式污水厂维护起来更加便捷;也可进一步向观赏者普及环保意识，具有意义重大的特点。
3、为进一步方便管理维护人员工作，在污水处理池上跨设有连接污水处理池两侧纵向参观通道的横向通道。
4、通过绿化以及将处理达标后的污水通过瀑布、水帘、喷泉等形式进行造景，有效改善了管理维护人员的工作环境。
