申请日2016.05.04
公开(公告)日2016.06.29
IPC分类号B01D24/10; B01D24/46
摘要
本发明公开了一种活性介质水处理系统及其控制方法。活性介质水处理系统，包括主控机、进水泵、过滤罐和储水罐;过滤罐上设置有第一上端口和第一下端口，储水罐上设置有第二上端口和第二下端口，过滤罐中填充有活性介质颗粒，进水泵与第一上端口连接，第一下端口与第二上端口连接，储水罐和过滤罐之间还设置有反冲水泵，活性介质颗粒为活化的玻璃过滤介质;过滤罐的第一上端口还设置有反冲回水管，储水罐中还设置有上过滤挡网，上过滤挡网位于第一上端口的下方，过滤罐的上部还设置有用于冲洗上过滤挡网的清洗端口，清洗端口位于上过滤挡网的下方。实现提高过滤介质反冲再生效率。
权利要求书
1.一种活性介质水处理系统，其特征在于，包括主控机、进水泵、过滤罐和储水罐;所述过滤罐上设置有第一上端口和第一下端口，所述储水罐上设置有第二上端口和第二下端口，所述过滤罐中填充有活性介质颗粒，所述进水泵与所述第一上端口连接，所述第一下端口与所述第二上端口连接，所述储水罐和所述过滤罐之间还设置有反冲水泵，所述活性介质颗粒为活化的玻璃过滤介质;所述过滤罐的第一上端口还设置有反冲回水管，所述储水罐中还设置有上过滤挡网，所述上过滤挡网位于所述第一上端口的下方，所述过滤罐的上部还设置有用于冲洗所述上过滤挡网的清洗端口，所述清洗端口位于所述上过滤挡网的下方。
2.根据权利要求1所述的活性介质水处理系统，其特征在于，所述清洗端口通过阀门连接有高压气供给设备;或者，所述清洗端口通过阀门与所述反冲水泵的出口连接。
3.根据权利要求1所述的活性介质水处理系统，其特征在于，所述过滤罐的底部设置有下过滤网，所述下过滤网位于所述第一下端口的上方，所述过滤罐中在所述上过滤挡网和所述下过滤网之间形成过滤区域，所述活性介质颗粒位于所述过滤区域中。
4.根据权利要求3所述的活性介质水处理系统，其特征在于，所述过滤罐的内壁设置有多层阻水环，所述阻水环位于所述上过滤挡网和所述下过滤网之间。
5.根据权利要求3所述的活性介质水处理系统，其特征在于，所述上过滤挡网和所述下过滤网的网孔尺寸小于距离最近的所述活性介质颗粒的尺寸。
6.根据权利要求1所述的活性介质水处理系统，其特征在于，还包括预处理装置，所述预处理装置连接在所述进水泵和所述过滤罐之间，所述预处理装置包括静态混合器和缓冲罐，所述静态混合器的进口连接所述进水泵，所述静态混合器的出口连接所述缓冲罐，所述缓冲罐与所述过滤罐之间连接有供水泵。
7.根据权利要求6所述的活性介质水处理系统，其特征在于，所述预处理装置还包括加药桶，所述静态混合器还具有加药口，所述加药桶通过加药水泵与所述静态混合器的加药口连接。
8.根据权利要求1所述的活性介质水处理系统，其特征在于，所述主控机上还集成有无线通信模块。
9.一种活性介质水处理系统的控制方法，其特征在于，采用如权利要求1-8任一所述的活性介质水处理系统，控制方法包括：
污水处理模式：进水泵将污水输入到过滤罐中，利用过滤罐中的活性介质颗粒对污水的进行过滤处理;
反冲洗模式包括：步骤1、先通过清洗端口向过滤罐中注入清洗介质对上过滤挡网进行预冲洗处理;步骤2、预冲洗处理完毕后，反冲水泵将储水罐内的水注入到过滤罐底部，对过滤罐中的活性介质颗粒进行水洗。
10.根据权利要求9所述的活性介质水处理系统的控制方法，其特征在于，所述清洗介质为反冲水泵输送的储水罐内的水;或者，所述清洗介质为高压气体。
说明书
活性介质水处理系统及其控制方法
技术领域
本发明涉及水处理装置，尤其涉及一种活性介质水处理系统及其控制方法。
背景技术

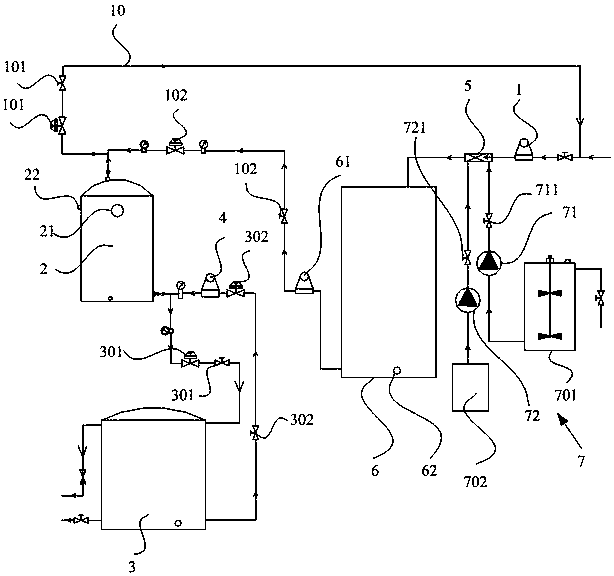

目前，随着水资源的日益匮乏，污水处理技术被广泛的应用于人们日常生活和工业生产中，例如：日常生活用水的净化处理，工业污水的净化处理等。中国专利号201520626235.1公开了一种活性介质水处理，主要通过水泵1将污水依次经过和缓冲罐6注入到过滤罐2中，利用过滤罐2中的活性介质颗粒进行污水处理，水被净化后进入到储水罐3中进行存储再利用;同时，在长时间使用后，为了重复利用过滤罐2中的活性介质颗粒，还可以通过反冲水泵4将储水罐3中的水重新注入到过滤罐2中对活性介质颗粒进行冲洗。但是，在实际使用过程中，对于处理油性污水其粘性较强，反冲洗过程中容易将反冲回水管10处的上过滤挡网堵塞，造成反冲洗不彻底，很难将活性介质颗粒表面的粘性污物清除掉，使得反冲再生效率下降且设备的使用寿命降低。如何设计一种反冲再生效率高并延长使用寿命的污水处理设备是本发明要解决的技术问题。
发明内容
本发明所要解决的技术问题是：提供一种活性介质水处理系统及其控制方法，解决现有技术中水处理设备的污水处理的效率下降且设备的使用寿命降低的缺陷，实现提高活性介质水处理系统的反冲再生效率并延长使用寿命。
本发明提供的技术方案是，一种活性介质水处理系统，包括主控机、进水泵、过滤罐和储水罐;所述过滤罐上设置有第一上端口和第一下端口，所述储水罐上设置有第二上端口和第二下端口，所述过滤罐中填充有活性介质颗粒，所述进水泵与所述第一上端口连接，所述第一下端口与所述第二上端口连接，所述储水罐和所述过滤罐之间还设置有反冲水泵，所述活性介质颗粒为活化的玻璃过滤介质;所述过滤罐的第一上端口还设置有反冲回水管，所述储水罐中还设置有上过滤挡网，所述上过滤挡网位于所述第一上端口的下方，所述过滤罐的上部还设置有用于冲洗所述上过滤挡网的清洗端口，所述清洗端口位于所述上过滤挡网的下方。
进一步的，所述清洗端口通过阀门连接有高压气供给设备;或者，所述清洗端口通过阀门与所述反冲水泵的出口连接。
进一步的，所述过滤罐的底部设置有下过滤网，所述下过滤网位于所述第一下端口的上方，所述过滤罐中在所述上过滤挡网和所述下过滤网之间形成过滤区域，所述活性介质颗粒位于所述过滤区域中。
进一步的，所述过滤罐的内壁设置有多层阻水环，所述阻水环位于所述上过滤挡网和所述下过滤网之间。
进一步的，所述上过滤挡网和所述下过滤网的网孔尺寸小于距离最近的所述活性介质颗粒的尺寸。
进一步的，还包括预处理装置，所述预处理装置连接在所述进水泵和所述过滤罐之间，所述预处理装置包括静态混合器和缓冲罐，所述静态混合器的进口连接所述进水泵，所述静态混合器的出口连接所述缓冲罐，所述缓冲罐与所述过滤罐之间连接有供水泵。
进一步的，所述预处理装置还包括加药桶，所述静态混合器还具有加药口，所述加药桶通过加药水泵与所述静态混合器的加药口连接。
进一步的，所述主控机上还集成有无线通信模块。
本发明还提供一种活性介质水处理系统的控制方法，采用上述活性介质水处理系统，控制方法包括：
污水处理模式：进水泵将污水输入到过滤罐中，利用过滤罐中的活性介质颗粒对污水的进行过滤处理;
反冲洗模式包括：步骤1、先通过清洗端口向过滤罐中注入清洗介质对上过滤挡网进行预冲洗处理;步骤2、预冲洗处理完毕后，反冲水泵将储水罐内的水注入到过滤罐底部，对过滤罐中的活性介质颗粒进行水洗。
进一步的，所述清洗介质为反冲水泵输送的储水罐内的水;或者，所述清洗介质为高压气体。
与现有技术相比，本发明的优点和积极效果是：本发明提供的活性介质水处理系统，通过在过滤罐上设置清洗端口，在反冲洗过程中，可以通过清洗端口对上过滤器以及反冲回水管上的污物进行清理，避免在反冲洗过程中，污物将上部上过滤挡网堵塞，确保反冲洗过程能够顺畅的进行，使得反冲洗产生的污水能够快速顺畅的从反冲回水管中排出，提高反冲洗的质量，实现提高活性介质水处理系统的反冲再生效率并延长使用寿命。
