申请日2016.05.04
公开(公告)日2016.06.29
IPC分类号C02F3/32
摘要
本发明公开了一种人工湿地处理生活污水的工艺，它包括以下步骤：S1、经污水入口(18)向右墙体(5)与第四隔板(9)形成的区域间通入污水;S2、污水经第四隔板(9)上的布水孔(16)顺次通过位于第四隔板(9)和第三隔板(8)之间的砾石层(12)、粗砂层(11)和土壤层(10)，污水中的一部分BOD有害物则被风车草所吸收; S5、当步骤S4中的污水跨过第一隔板(6)后，不含污泥和BOD的污水进入左墙体(4)和第一隔板(6)之间的区域内，最后从污水出口(17)排除，从而实现了污水中污泥和BOD有害物的滤除。本发明的有益效果是：工艺简单、能够高效彻底的滤除污水中污泥和BOD有害物质、生态环保。
权利要求书

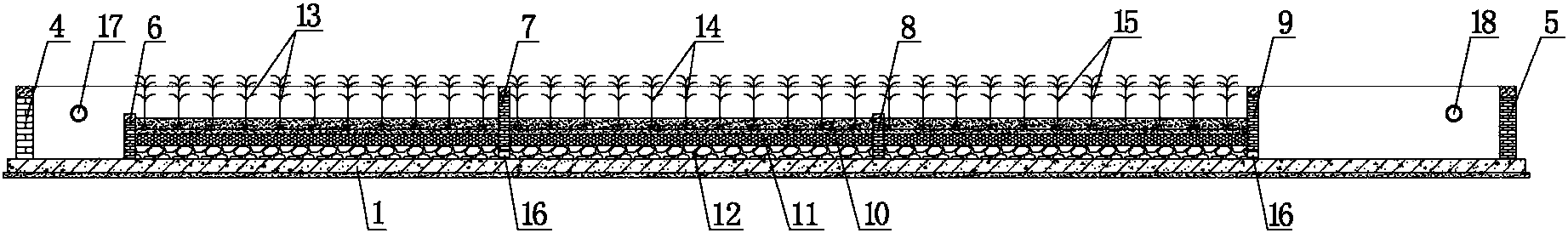

1.一种人工湿地处理生活污水的工艺，该工艺采用人工湿地污水处理系统滤除污水中的污泥和BOD有害物，该系统包括混凝土垫层(1)以及设置于混凝土垫层(1)上的前墙体(2)、后墙体(3)、左墙体(4)、右墙体(5)，左墙体(4)和右墙体(5)均设置于前墙体(2)和后墙体(3)之间且与前墙体(2)和后墙体(3)形成框形结构，混凝土垫层(1)上且从左到右顺次设置有第一隔板(6)、第二隔板(7)、第三隔板(8)和第四隔板(9)，第一隔板(6)、第二隔板(7)、第三隔板(8)和第四隔板(9)均设置于前墙体(2)和后墙体(3)之间，所述的第一隔板(6)与第二隔板(7)之间、第二隔板(7)与第三隔板(8)之间、第三隔板(8)与第四隔板(9)之间均设置有土壤层(10)、粗砂层(11)以及砾石层(12)，所述的粗砂层(11)设置于砾石层(12)的上表面，土壤层(10)设置于粗砂层(11)的上表面，第一隔板(6)与第二隔板(7)之间的土壤层(10)上种植有植物A(13)，第二隔板(7)与第三隔板(8)的土壤层(10)上种植有植物B(14)，第三隔板(8)与第四隔板(9)之间的土壤层(10)上种植有植物C(15)，第二隔板(7)和第四隔板(9)的下端部均还设置有布水孔(16)，每个布水孔(16)均设置于砾石层(12)的下方，所述的左墙体(4)上设置有污水出口(17)，右墙体(5)上设置有污水入口(18)，所述的植物A(13)为菖蒲，所述的植物B(14)为芋头，所述的植物C(15)为风车草，其特征在于：该工艺包括以下步骤：
S1、经污水入口(18)向右墙体(5)与第四隔板(9)形成的区域间通入污水;
S2、污水经第四隔板(9)上的布水孔(16)顺次通过位于第四隔板(9)和第三隔板(8)之间的砾石层(12)、粗砂层(11)和土壤层(10)，在此过程中污水中的一部分污泥被砾石层(12)和粗砂层(11)拦截，而污水中的一部分BOD有害物则被风车草所吸收;
S3、当污水跨过第三隔板(8)后，污水顺次通过位于第二隔板(7)和第三隔板(8)之间的土壤层(10)、粗砂层(11)和砾石层(12)，在此过程中污水中的一部分污泥被砾石层(12)和粗砂层(11)拦截，而污水中的一部分BOD有害物则被芋头所吸收;
S4、步骤S3的污水经第二隔板(7)上的布水孔(16)顺次通过位于第一隔板(6)和第二隔板(7)之间的砾石层(12)、粗砂层(11)和土壤层(10)，在此过程中的污水中的剩余污泥被砾石层(12)和粗砂层(11)拦截，而污水中的剩余BOD有害物则被菖蒲所吸收;
S5、当步骤S4中的污水跨过第一隔板(6)后，不含污泥和BOD的污水进入左墙体(4)和第一隔板(6)之间的区域内，最后从污水出口(17)排除，从而实现了污水中污泥和BOD有害物的滤除。
说明书
一种人工湿地处理生活污水的工艺
技术领域
本发明涉及生活污水处理的技术领域，特别是一种人工湿地处理生活污水的工艺。
背景技术
推进场镇生活污水处理，是贯彻国务院和省委省政府关于农村环境保护决策部署的重大举措。国务院办公厅转发各部明确提出：“因地制宜开展农村污水、垃圾污染治理。逐步推进县域污水和垃圾处理设施的统一规划、统一建设、统一管理。有条件的小城镇和规模较大村庄应建设污水处理设施，城市周边村镇的污水可纳入城市污水收集管网，对居住比较分散、经济条件较差村庄的生活污水，可采取分散式、低成本、易管理的方式进行处理。”
目前场镇生活污水主要来自厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水等。生活污水含纤维素、淀粉、糖类、脂肪、蛋白质等有机类物质，还含有氮、磷等无机盐类。此外污水中还含有大量的污泥和BOD有害物质，污泥和BOD均能对生态环境造成破坏，目前通常采用拦截网对污泥进行拦截，然而污泥的量很大，过滤网无法承受较大的冲击，这会导致拦截网损坏，而BOD的滤除则采用化学处理的方式分解BOD有害物质，这又会造成二次污染，因此，现有处理污水中的污泥和BOD有害物质的操作不推广使用。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种工艺简单、能够高效彻底的滤除污水中污泥和BOD有害物质、生态环保的人工湿地处理生活污水的工艺。
本发明的目的通过以下技术方案来实现：一种人工湿地处理生活污水的工艺，该工艺采用人工湿地污水处理系统拦截污水中污泥和滤除BOD有害物，该系统包括混凝土垫层以及设置于混凝土垫层上的前墙体、后墙体、左墙体、右墙体，左墙体和右墙体均设置于前墙体和后墙体之间且与前墙体和后墙体形成框形结构，混凝土垫层上且从左到右顺次设置有第一隔板、第二隔板、第三隔板和第四隔板，第一隔板、第二隔板、第三隔板和第四隔板均设置于前墙体和后墙体之间，所述的第一隔板与第二隔板之间、第二隔板与第三隔板之间、第三隔板与第四隔板之间均设置有土壤层、粗砂层以及砾石层，所述的粗砂层设置于砾石层的上表面，土壤层设置于粗砂层的上表面，第一隔板与第二隔板之间的土壤层上种植有植物A，第二隔板与第三隔板的土壤层上种植有植物B，第三隔板与第四隔板之间的土壤层上种植有植物C，第二隔板和第四隔板的下端部均还设置有布水孔，每个布水孔均设置于砾石层的下方，所述的左墙体上设置有污水出口，右墙体上设置有污水入口，所述的植物A为菖蒲，所述的植物B为芋头，所述的植物C为风车草，该工艺包括以下步骤：
S1、经污水入口向右墙体与第四隔板形成的区域间通入污水;
S2、污水经第四隔板上的布水孔顺次通过位于第四隔板和第三隔板之间的砾石层、粗砂层和土壤层，在此过程中污水中的一部分污泥被砾石层和粗砂层拦截，而污水中的一部分BOD有害物则被风车草所吸收;
S3、当污水跨过第三隔板后，污水顺次通过位于第二隔板和第三隔板之间的土壤层、粗砂层和砾石层，在此过程中污水中的一部分污泥被砾石层和粗砂层拦截，而污水中的一部分BOD有害物则被芋头所吸收;
S4、步骤S3的污水经第二隔板上的布水孔顺次通过位于第一隔板和第二隔板之间的砾石层、粗砂层和土壤层，在此过程中的污水中的剩余污泥被砾石层和粗砂层拦截，而污水中的剩余BOD有害物则被菖蒲所吸收;
S5、当步骤S4中的污水跨过第一隔板后，不含污泥和BOD的污水进入左墙体和第一隔板之间的区域内，最后从污水出口排除，从而实现了污水中污泥和BOD有害物的滤除。
本发明具有以下优点：本发明工艺简单、能够高效彻底的滤除污水中污泥和BOD有害物质、生态环保。
