申请日2016.05.05
公开(公告)日2016.11.30
IPC分类号C02F11/12
摘要
本实用新型公开了一种新型高效污泥烘干设备，包括螺旋压榨机、污泥烘干机，所述螺旋压榨机包括支腿、电机、减速器、料筒、料斗、螺旋传动轴、螺旋叶片、集水槽、出水口、弯头、筛网，所述弯头另一端通过管道与污泥烘干机连接，所述污泥烘干机包括预加热炉、电机、螺旋输送机、煤气发生炉、干燥筒、冷凝水出口、空气入口、蒸汽出口、排空管、引风机、旋风除尘器、出泥口、管道。本实用新型烘干前先将污泥脱水处理，降低污泥中的水分，增加污泥的含固率，缩短了烘干周期，污泥烘干效率高，污泥烘干效果好，减少了污泥在烘干和排放过程中的烟尘，保护了使用者的身体不受烟尘危害，降低了环境治理的成本。
权利要求书
1.一种新型高效污泥烘干设备，包括螺旋压榨机、污泥烘干机，其特征在于所述螺旋压榨机包括支腿、电机、减速器、料筒、料斗、螺旋传动轴、螺旋叶片、集水槽、出水口、弯头、筛网，所述支腿一侧设有电机，所述电机一侧设有减速器，所述电机通过减速器与螺旋传动轴连接，所述螺旋传动轴上设有螺旋叶片，所述螺旋传动轴安装在料筒内部，所述料筒截面为圆形，所述料筒上部设有料斗，所述料筒下部设有集水槽，所述集水槽上部设有筛网，所述筛网上设有若干均布的筛孔，所述集水槽一端设有出水口，所述料筒一端设有弯头，所述料筒通过法兰盘与弯头一端连接;
所述弯头另一端通过管道与污泥烘干机连接，所述污泥烘干机包括预加热炉、电机、螺旋输送机、煤气发生炉、干燥筒、冷凝水出口、空气入口、蒸汽出口、排空管、引风机、旋风除尘器、出泥口、管道;所述预加热炉通过管道与弯头连接，所述预加热炉一侧设有螺旋输送机，所述螺旋输送机一侧设有电机，所述螺旋输送机一侧设有煤气发生炉，所述煤气发生炉一侧设有干燥筒，所述干燥筒一侧设有集料斗，所述集料斗通过管道与预加热炉连接，所述干燥筒通过管道与煤气发生炉连接，所述干燥筒上部一侧设有空气入口，所述干燥筒上部另一侧设有蒸汽出口，所述干燥筒下部一侧设有冷凝水出口;所述干燥筒一侧设有旋风除尘器，所述旋风除尘器通过管道与干燥筒连接，所述旋风除尘器上部设有引风机，所述引风机一侧设有排空管，所述旋风除尘器一侧通过管道与螺旋输送机连接，所述螺旋输送机一侧设有出泥口。
2.根据权利要求1所述的一种新型高效污泥烘干设备，其特征在于所述螺旋叶片为变螺距螺旋叶片。
3.根据权利要求1所述的一种新型高效污泥烘干设备，其特征在于所述干燥筒一侧设有风机。
说明书
一种新型高效污泥烘干设备
技术领域
本实用新型属于污泥处理设备技术领域，特别涉及一种新型高效污泥烘干设备。
背景技术
随着国家经济实力的增强，国民环保意识的提高，污水处理行业得到迅速发展，污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注;污泥烘干设备是将各类活性有机污泥烘干，然后制造污泥生物有机肥的烘干设备。污泥的干化处理，使污泥农用、作为燃料使用、焚烧乃至为减少填埋场地等处理方法成为可能，适于烘干污泥、金属和非金属矿的磁、重、浮精矿及水泥工业的粘土等多个行业，它的特点是生产率高，操作方便;筒体是卧式回转圆筒，其内部从前至后焊有交错排列角度不同的各式抄板，筒体体内根据用户需求不同，内部设计配备使用耐火材料隔温，在进料端为防止倒料设有门圈及螺旋抄板，具有结构合理，制作精良，产量高，能耗低，运转方便等优点;现有的污泥烘干设备烘干周期长，烘干效果差，而且污泥烘干设备在烘干和排泥过程中产生大量尘土，危害操作人员的身体健康;另外，尘土造成环境污染，环境治理带来困难，增加了环境治理的成本。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种新型高效污泥烘干设备，烘干前先将污泥脱水处理，降低污泥中的水分，增加污泥的含固率，缩短了烘干周期，污泥烘干效率高，污泥烘干效果好，减少了污泥在烘干和排放过程中的烟尘，保护了使用者的身体不受烟尘危害，降低了环境治理的成本。
为了实现上述目的，本实用新型采用的技术方案是：

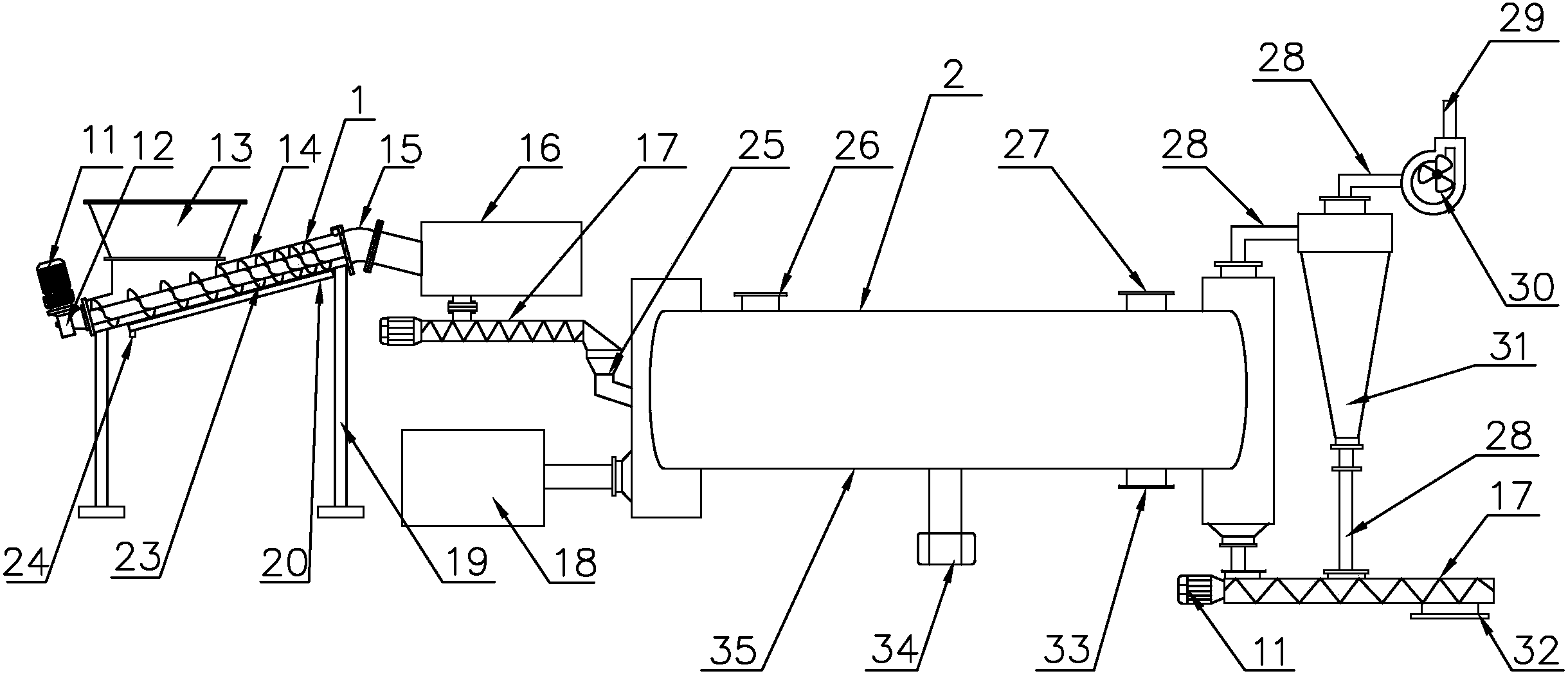

一种新型高效污泥烘干设备，包括螺旋压榨机、污泥烘干机，所述螺旋压榨机包括支腿、电机、减速器、料筒、料斗、螺旋传动轴、螺旋叶片、集水槽、出水口、弯头、筛网，所述支腿一侧设有电机，所述电机一侧设有减速器，所述电机通过减速器与螺旋传动轴连接，所述螺旋传动轴上设有螺旋叶片，所述螺旋传动轴安装在料筒内部，所述料筒截面为圆形，所述料筒上部设有料斗，所述料筒下部设有集水槽，所述集水槽上部设有筛网，所述筛网上设有若干均布的筛孔，防止污泥流入集水槽造成堵塞;所述集水槽一端设有出水口，用于排放污泥分离出的水分;所述料筒一端设有弯头，所述料筒通过法兰盘与弯头一端连接;
所述弯头另一端通过管道与污泥烘干机连接，所述污泥烘干机包括预加热炉、电机、螺旋输送机、煤气发生炉、干燥筒、冷凝水出口、空气入口、蒸汽出口、排空管、引风机、旋风除尘器、出泥口、管道;所述预加热炉通过管道与弯头连接，所述预加热炉将脱水后的污泥进行预加热，缩短了后续烘干的时间，提高了烘干的效率和效果;所述预加热炉一侧设有螺旋输送机，螺旋输送机在输送湿泥的过程中对污泥进行挤压，滤出一部分水分，缩短了后续烘干的时间;所述螺旋输送机一侧设有电机，电机为螺旋输送机提供动力驱动，所述螺旋输送机一侧设有煤气发生炉，煤气发生炉为烘干机提供热量，所述煤气发生炉一侧设有干燥筒，所述干燥筒一侧设有集料斗，所述集料斗通过管道与预加热炉连接，所述干燥筒通过管道与煤气发生炉连接，所述干燥筒上部一侧设有空气入口，所述干燥筒上部另一侧设有蒸汽出口，所述干燥筒下部一侧设有冷凝水出口;所述干燥筒一侧设有旋风除尘器，所述旋风除尘器通过管道与干燥筒连接，所述旋风除尘器上部设有引风机，所述引风机一侧设有排空管，所述旋风除尘器一侧通过管道与螺旋输送机连接，所述螺旋输送机一侧设有出泥口。
优选的，所述螺旋叶片为变螺距螺旋叶片，污泥在料筒中被变螺距螺旋叶片提升挤压，污泥所受的挤压力逐渐变大，污泥中的水分逐渐被挤压出来，增强了污泥的挤压效果，降低了污泥中的含水量，提高了污泥的含固率。
优选的，所述干燥筒一侧设有风机，所述风机将煤气发生炉产生的热量在干燥筒内与污泥均匀接触，避免了干燥筒内不同位置温度不同，污泥的受热不均匀;提高了污泥的烘干的效果，延长了干燥筒的使用寿命。
本实用新型与现有技术相比较有益效果表现在：
1)设备在烘干前先将污泥脱水处理，降低污泥中的水分，增加污泥的含固率，缩短了烘干周期，污泥烘干效率高，污泥烘干效果好，减少了污泥在烘干和排放过程中的烟尘，保护了使用者的身体不受烟尘危害，降低了环境治理的成本;
2)螺旋叶片为变螺距螺旋叶片，污泥在料筒中被变螺距螺旋叶片提升挤压，污泥所受的挤压力逐渐变大，污泥中的水分逐渐被挤压出来，增强了污泥的挤压效果，降低了污泥中的含水量，提高了污泥的含固率;
3)干燥筒一侧设有风机，风机将煤气发生炉产生的热量在干燥筒内与污泥均匀接触，避免了干燥筒内不同位置温度不同，污泥的受热不均匀;提高了污泥的烘干的效果，延长了干燥筒的使用寿命。
