申请日2016.05.05
公开(公告)日2016.11.30
IPC分类号C02F9/14; C02F101/16; C02F101/30
摘要
本实用新型公开了生活污水一体化处理装置。该装置包括预缺氧池;厌氧池，所述厌氧池的进水口与所述预缺氧池的出水口连通;缺氧池，所述缺氧池的进水口与所述厌氧池的出水口连通;MBR膜反应池，所述MBR膜反应池的进水口与所述缺氧池的出水口连通，所述MBR膜反应池与一风机曝气系统连接，所述MBR膜反应池还通过回流泵与所述缺氧池连通，所述MBR膜反应池的污泥口分别与预缺氧池以及一污泥池通过污泥泵连通，所述MBR膜反应池的出水口与一紫外消毒装置的入水口连通;所述污泥池的上部与所述预缺氧池连通;清水池，与所述紫外消毒装置的出水口连通。本实用新型所述装置，可同时去除氮和磷，且工艺简便，占地面积小，成本低。
权利要求书
1.一种生活污水一体化处理装置，其特征在于，包括：
预缺氧池，具有生活污水入口;
厌氧池，所述厌氧池的进水口与所述预缺氧池的出水口连通;
缺氧池，所述缺氧池的进水口与所述厌氧池的出水口连通;
MBR膜反应池，所述MBR膜反应池的进水口与所述缺氧池的出水口连通，所述MBR膜反应池与一风机曝气系统连接，所述MBR膜反应池还通过回流泵与所述缺氧池连通，所述MBR膜反应池的污泥口分别与预缺氧池以及一污泥池通过污泥泵连通，所述MBR膜反应池的出水口与一紫外消毒装置的入水口连通;所述污泥池的上部与所述预缺氧池连通;
清水池，与所述紫外消毒装置的出水口连通。
2.根据权利要求1所述的生活污水一体化处理装置，其特征在于：所述MBR膜反应池包括好氧池与沉淀池。
说明书
生活污水一体化处理装置
技术领域
本实用新型涉及空气除尘技术领域，具体涉及生活污水一体化处理装置。
背景技术
长期以来,生活污水的二级生物处理多采用活性污泥法，包括SBR(sequencing batch reactor activated sludge process，即在同一反应池(器)中，按时间顺序由进水、曝气、沉淀、排水和待机五个基本工序组成的活性污泥污水处理方法)、氧化沟、AB(Adsorption Biodegradation，吸附-生物降解工艺)法等常见工艺。活性污泥法普遍存在着占地面积大，基建费、运行费高，能耗大，管理较复杂，易出现污泥膨胀、污泥上浮等问题，且不能去除总氮、磷等无机营养物质。目前也有采用一体化设备来处理生活污水的，这样的一体化设备虽然占地面积小，但是在工艺设计上存在问题，往往只有好氧处理，忽视了生活污水的脱氮除磷，处理出水很难稳定达标。
实用新型内容
基于此，本实用新型提供一种同时去除氮和磷，且工艺简便，占地面积小，成本低的生活污水一体化处理装置。
为了实现本实用新型的目的，本实用新型采用以下技术方案：

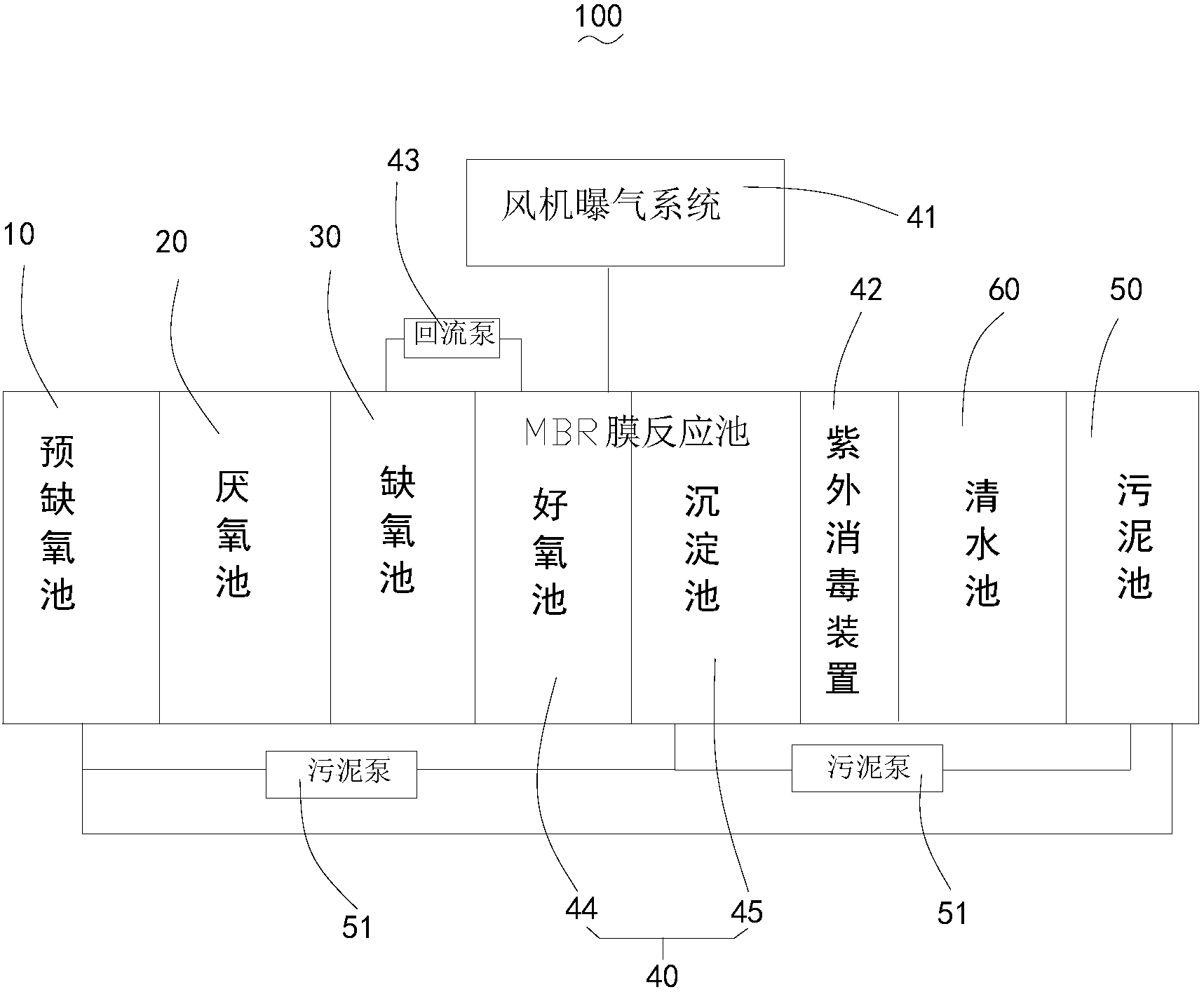

一种生活污水一体化处理装置，其包括：
预缺氧池，具有生活污水入口;
厌氧池，所述厌氧池的进水口与所述预缺氧池的出水口连通;
缺氧池，所述缺氧池的进水口与所述厌氧池的出水口连通;
MBR膜反应池，所述MBR膜反应池的进水口与所述缺氧池的出水口连通，所述MBR膜反应池与一风机曝气系统连接，所述MBR膜反应池还通过回流泵与所述缺氧池连通，所述MBR膜反应池的污泥口分别与预缺氧池以及一污泥池通过污泥泵连通，所述MBR膜反应池的出水口与一紫外消毒装置的入水口连通;所述污泥池的上部与所述预缺氧池连通;
清水池，与所述紫外消毒装置的出水口连通。
在其中一些实施例中，所述MBR膜反应池包括好氧池与沉淀池。
本实用新型所述的生活污水一体化处理装置，包括预缺氧池、厌氧池、缺氧池、MBR膜反应池、清水池以及污泥池，预缺氧池先除去硝态氮，厌氧池讲解有机物，再在缺氧池内再次除去硝态氮，最后在MBR膜反应池除去污水中的磷，其中MBR膜反应的污水回流至缺氧池反复除去硝态氮，这样可以最大限度地除去生活污水中的氮和磷，以保证处理后的污水符合排放标准;该装置全部流程一体化设置，占地面积小，成本低，且工艺也不复杂，操作简单。
MBR膜反应池集好氧池、沉淀池于一体，减少了设备的占地面积，提高了系统的耐冲击负荷能力，同时也极大提升了系统的固液分离能力。
