申请日2016.05.04
公开(公告)日2016.07.13
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种具有排气管的生活污水处理总站，它包括从左往右顺次连通的格栅渠(1)、酸化调节池(2)、初滤池(3)、厌氧生物滤池(4)、充氧池(5)、好氧生物滤池(6)、终滤池(7)、植物检测池(8)以及放流渠(9)，好氧生物滤池(6)内填装有好氧生物载体，充氧池(5)内安装有曝气装置(10)，排气管II(14)的上表面设置有弯头B(15)，排气管II(14)上且沿排气管II(14)的长度方向设置有多个小孔B(17)，每个小孔B(17)均设置于排气管II(14)的下表面。本发明的有益效果是：能够保证好氧生物载体和厌氧生物载体活性、能够集中对反应中产生的气体进行集中处理、水质检测精度高。
权利要求书

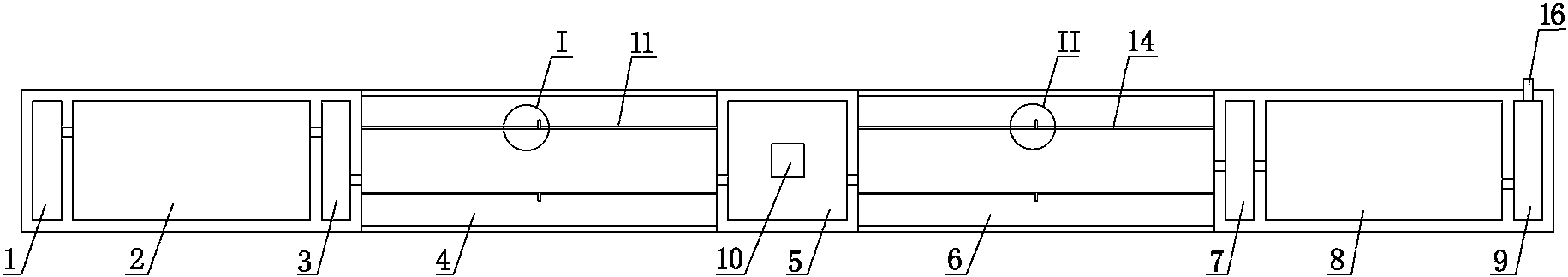

1.一种具有排气管的生活污水处理总站，其特征在于：它包括从左往右顺次连通的格栅渠(1)、酸化调节池(2)、初滤池(3)、厌氧生物滤池(4)、充氧池(5)、好氧生物滤池(6)、终滤池(7)、植物检测池(8)以及放流渠(9)，所述的酸化调节池(2)内添加有厌氧发酵菌，厌氧生物滤池(4)内填装有厌氧生物载体，好氧生物滤池(6)内填装有好氧生物载体，所述的充氧池(5)内安装有曝气装置(10)，所述的厌氧生物滤池(4)内且位于厌氧生物滤池(4)的前后端均设置有排气管I(11)，两个排气管I(11)相互平行设置，排气管I(11)的上表面设置有弯头A(12)，排气管I(11)上且沿排气管I(11)的长度方向设置有多个小孔A(13)，每个小孔A(13)均设置于排气管I(11)的下表面，所述的好氧生物滤池(6)内且位于好氧生物滤池(6)的前后端均设置有排气管II(14)，两个排气管II(14)相互平行设置，排气管II(14)的上表面设置有弯头B(15)，排气管II(14)上且沿排气管II(14)的长度方向设置有多个小孔B(17)，每个小孔B(17)均设置于排气管II(14)的下表面。
2.根据权利要求1所述的一种具有排气管的生活污水处理总站，其特征在于：所述的放流渠(9)的后墙体上设置有污水排放管(16)。
3.根据权利要求1所述的一种具有排气管的生活污水处理总站，其特征在于：它还包括控制器，所述的控制器与曝气装置(10)连接。
4.根据权利要求1所述的一种具有排气管的生活污水处理总站，其特征在于：所述的排气管I(11)和排气管II(14)的管径均为50mm。
5.根据权利要求1所述的一种具有排气管的生活污水处理总站，其特征在于：所述的小孔A(13)和小孔B(17)的孔径均为8mm。
说明书
一种具有排气管的生活污水处理总站
技术领域
本发明涉及生活污水处理的技术领域，特别是一种具有排气管的生活污水处理总站。
背景技术
目前，随着人类文明的进步和社会经济的发展，人类已逐步认识到环境保护对促进社会进步和经济持续、稳定、协调发展的重要意义。环境保护工作已成为我们的一项基本国策，受到社会普遍的关注和重视。
农村科技农业快速发展的同时，加快了我国新农村建设规划的步伐，不久的将来将会告别同村各户“散居”的时代，取而代之的将是生活、医疗、科学、文化“软硬”设施条件齐全同村聚居的格局。农村聚居生活不仅能够加速基础设施、教育的普及，还能极大地提高农村的生活水平，但是人口的高密度聚集模式必将对周围的生态环境带来很大的挑战，其中污染最突出的就是人们居住生活所产生的生活污水，这严重阻碍着新农村发展建设的步伐。
生活污水主要是由粪便和洗涤污水组成，含有大量的有机物，如纤维素、淀粉、糖类和脂肪蛋白质等，在厌氧细菌作用下，易生恶臭物质;也常含有病原菌、病毒和寄生虫卵;生活污水若不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水。污水中通常还有较多的有害有机物，通常采用微生物对有机物进行分解，然而在分解过程中会产生大量的气体，这些气体若堆积在微生物处理池内这将导致微生物活性降低，微生物载体的寿命显著缩短，此外产生的气体有的具有毒性需要集中燃烧处理。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种结构紧凑、能够保证好氧生物载体和厌氧生物载体活性、能够集中对反应中产生的气体进行集中处理、水质检测精度高的具有排气管的生活污水处理总站。
本发明的目的通过以下技术方案来实现：一种具有排气管的生活污水处理总站，它包括从左往右顺次连通的格栅渠、酸化调节池、初滤池、厌氧生物滤池、充氧池、好氧生物滤池、终滤池、植物检测池以及放流渠，所述的酸化调节池内添加有厌氧发酵菌，厌氧生物滤池内填装有厌氧生物载体，好氧生物滤池内填装有好氧生物载体，所述的充氧池内安装有曝气装置，所述的厌氧生物滤池内且位于厌氧生物滤池的前后端均设置有排气管I，两个排气管I相互平行设置，排气管I的上表面设置有弯头A，排气管I上且沿排气管I的长度方向设置有多个小孔A，每个小孔A均设置于排气管I的下表面，所述的好氧生物滤池内且位于好氧生物滤池的前后端均设置有排气管II，两个排气管II相互平行设置，排气管II的上表面设置有弯头B，排气管II上且沿排气管II的长度方向设置有多个小孔B，每个小孔B均设置于排气管II的下表面。
所述的放流渠的后墙体上设置有污水排放管。
它还包括控制器，所述的控制器与曝气装置连接。
所述的排气管I和排气管II的管径均为50mm。
所述的小孔A和小孔B的孔径均为8mm。
本发明具有以下优点：(1)本发明能够通过在植物检测池内栽植水生植物并通过其健康生长状况观察了解整个生活污水处理站的处理出水水质情况，从而更能真实反应出水水质情况，具有检测精度高的特点。(2)本发明通过排气管I和排管II将气体从池内排出，增大了好氧生物载体和厌氧生物载体的活性，延长了其使用寿命，同时集中收集了甲烷、硫化氢等气体，方便了后续处理，避免了这些有害气体污染大气。
