申请日2016.05.04
公开(公告)日2017.11.14
IPC分类号C02F9/14; B01J23/889; C02F101/34; C02F101/16
摘要
本发明公开一种含酚废水用达标排放处理系统，其催化氧化池、氧化稳定池、后生化BAF池和清水池依次通过后段传输管路连接，所述出水池与催化氧化池通过进水管道连接到催化氧化池内部，所述稀释综合罐设置有加料口和搅拌器;臭氧催化颗粒由活性氧化铝颗粒与氧化铜、聚乙二醇、聚乙烯醇、二氧化钛、羟丙基纤维素、二氧化锰组成，所述载体由以下重量份的组分组成：高密度聚乙烯、聚丙烯树脂、熟石灰、陶氏粉末活性炭、轻质碳酸钙、马来酸酐、过氧化二异丙苯、明胶、甲壳素、磁粉。本发明将大分子难降解有机物氧化为小分子易生化有机物，进而使出水的生化性得到改善。
权利要求书

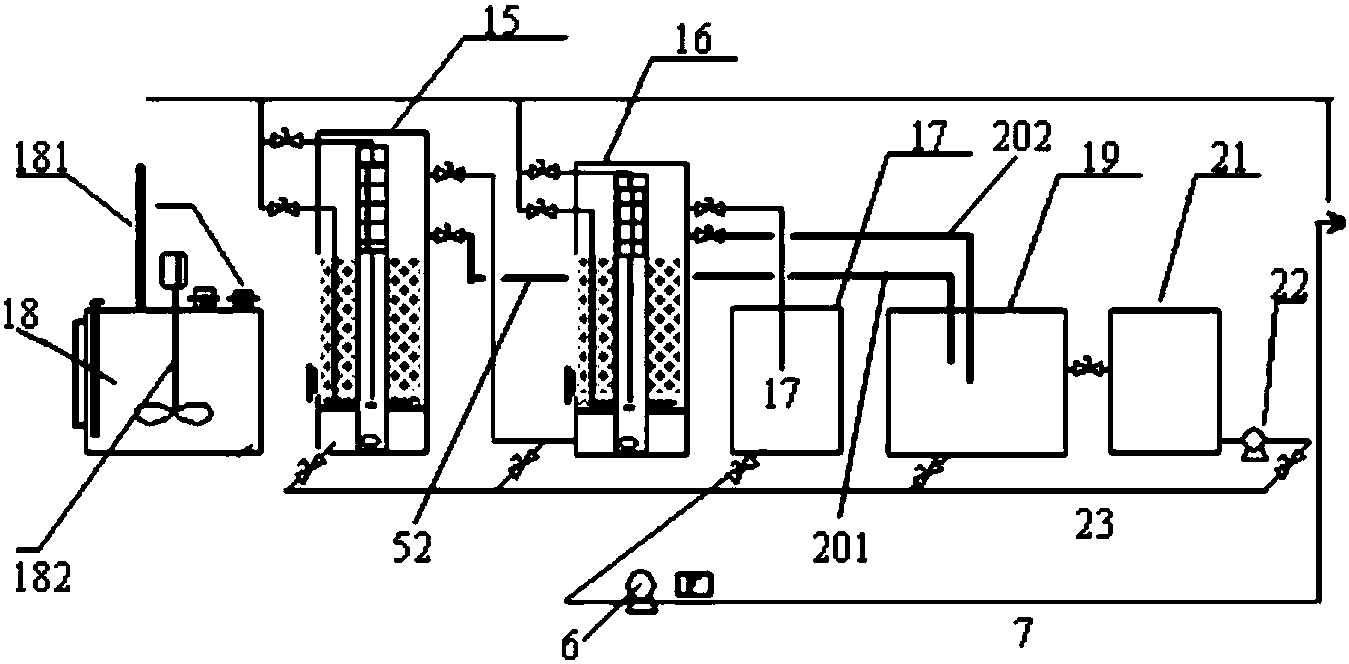

1.一种含酚废水用达标排放处理系统，其特征在于：所述处理工艺基于一专用处理装置，该专用处理装置包括催化氧化池(1)、氧化稳定池(2)、后生化BAF池(3)、清水池(4)、稀释综合罐(18)、预处理一级BAF池(15)、预处理二级BAF池(16)和出水池(17)，所述稀释综合罐(18)、预处理一级BAF池(15)、预处理二级BAF池(16)和出水池(17)依次通过前段传输管路(51)连接，
所述催化氧化池(1)、氧化稳定池(2)、后生化BAF池(3)和清水池(4)依次通过后段传输管路(52)连接，所述出水池(17)与催化氧化池(1)通过进水管道(7)连接到催化氧化池(1)内部;
一臭氧发生器(8)通过气体管道(9)连接到催化氧化池(1)内部，所述清水池(4)设置有进水孔(41)、出水孔(42)，所述清水池(4)的进水孔(41)与后生化BAF池(3)通过后段传输管路(52)连接，所述清水池(4)连接到一反洗泵(11)一端，此反洗泵(11)另一端通过后段回流管道(10)连接到催化氧化池(1)、后生化BAF池(3)内部，所述催化氧化池(1)以固定床形式填充有臭氧催化颗粒(12)，所述稀释综合罐(18)设置有加料口(181)和搅拌器(182);
所述臭氧催化颗粒(12)由以下重量份的组分组成：
粒径为2~4mm的活性氧化铝颗粒 88.7~91.3份，
氧化铜 1.2~1.5份，
聚乙二醇 4~7份，
聚乙烯醇 1.5~2份，
二氧化钛 0.8~1份，
羟丙基纤维素 0.3~0.5份，
二氧化锰 0.2~0.4份;
将所述粒径为2~4mm的活性氧化铝颗粒88.7~91.3份与氧化铜1.2~1.5份、聚乙二醇4~7份、聚乙烯醇1.5~2份、二氧化钛0.8~1份、羟丙基纤维素0.3~0.5份、二氧化锰0.2~0.4份在搅拌混合机中混合，使得均匀混合后的氧化铜1.2~1.5份、聚乙二醇4~7份、聚乙烯醇1.5~2份、二氧化钛0.8~1份、羟丙基纤维素0.3~0.5份、二氧化锰0.2~0.4份覆盖于所述活性氧化铝颗粒表面形成催化剂母球;再将催化剂母球依次进行干燥、焙烧获得所述负载型催化剂;
所述后生化BAF池(3)内放置有若干个生物填料，所述生物填料由载体和挂覆于载体表面的微生物膜组成;
所述载体由以下重量份的组分组成：
高密度聚乙烯 65~75份，
聚丙烯树脂 10~15份，
熟石灰 5~15份，
陶氏粉末活性炭 5~20份，
轻质碳酸钙 6~10份，
马来酸酐 3~5份，
过氧化二异丙苯 0.2~0.6份，
明胶 1.5~3份，
甲壳素 1~2份，
磁粉 0.5~2份。
2.根据权利要求1所述的含酚废水用达标排放处理系统，其特征在于：还包括依次连接的反洗沉淀池(19)、前段上清液池(21)和预处理反洗泵(22)，所述反洗沉淀池(19)通过第一管道(201)、第二管道(201)连接到预处理一级BAF池(15)、预处理二级BAF池(16)，所述预处理反洗泵(22)通过前段回流管道(23)连接到预处理一级BAF池(15)、预处理二级BAF池(16)。
3.根据权利要求1所述的含酚废水用达标排放处理系统，其特征在于：所述步骤四中在350~520℃条件下焙烧时间为7~9小时。
4.根据权利要求1所述的含酚废水用达标排放处理系统，其特征在于：所述臭氧发生器(8)通过气体管道(9)连接到催化氧化池(1)的底部。
5.根据权利要求1所述的含酚废水用达标排放处理系统，其特征在于：所述步骤三中在100~120℃条件下干燥时间为4~6小时。
说明书
含酚废水达标排放处理系统
技术领域
本发明涉及一种含酚废水达标排放处理系统，属于废水处理技术领域。
背景技术
目前，用于含酚废水的处理方法主要有萃取法、吸附法、化学氧化法、生化处理法等。萃取法能耗高，易发生萃取剂残留于后续废水中，影响后续的处理过程;吸附法操作简单，适合于含酚量较低的废水，但设备一次性投资较大，而且吸附剂再生困难;化学法虽能氧化除酚，但直接氧化运行费用较高。
发明内容
本发明目的是提供一种含酚废水用达标排放处理系统，该含酚废水用达标排放处理系统运行费用低、操作简单、运行稳定，并取得高效降解有机污染物的目的，可实现低成本下的石油化工行业高含盐污水深度处理和达标排放。
为达到上述目的，本发明采用的技术方案是：一种含酚废水用达标排放处理系统，所述处理工艺基于一专用处理装置，该专用处理装置包括催化氧化池、氧化稳定池、后生化BAF池、清水池、稀释综合罐、预处理一级BAF池、预处理二级BAF池和出水池，所述稀释综合罐、预处理一级BAF池、预处理二级BAF池和出水池依次通过前段传输管路连接，所述催化氧化池、氧化稳定池、后生化BAF池和清水池依次通过后段传输管路连接，所述出水池与催化氧化池通过进水管道连接到催化氧化池内部;
一臭氧发生器通过气体管道连接到催化氧化池内部，所述清水池设置有进水孔、出水孔，所述清水池的进水孔与后生化BAF池通过后段传输管路连接，所述清水池连接到一反洗泵一端，此反洗泵另一端通过后段回流管道连接到催化氧化池、后生化BAF池内部，所述催化氧化池以固定床形式填充有臭氧催化颗粒，所述稀释综合罐设置有加料口和搅拌器;
所述臭氧催化颗粒由以下重量份的组分组成：
粒径为2~4mm的活性氧化铝颗粒 88.7~91.3份，
氧化铜 1.2~1.5份，
聚乙二醇 4~7份，
聚乙烯醇 1.5~2份，
二氧化钛 0.8~1份，
羟丙基纤维素 0.3~0.5份，
二氧化锰 0.2~0.4份;
将所述粒径为2~4mm的活性氧化铝颗粒88.7~91.3份与氧化铜1.2~1.5份、聚乙二醇4~7份、聚乙烯醇1.5~2份、二氧化钛0.8~1份、羟丙基纤维素0.3~0.5份、二氧化锰0.2~0.4份在搅拌混合机中混合，使得均匀混合后的氧化铜1.2~1.5份、聚乙二醇4~7份、聚乙烯醇1.5~2份、二氧化钛0.8~1份、羟丙基纤维素0.3~0.5份、二氧化锰0.2~0.4份覆盖于所述活性氧化铝颗粒表面形成催化剂母球;再将催化剂母球依次进行干燥、焙烧获得所述负载型催化剂;
所述后生化BAF池内放置有若干个生物填料，所述生物填料由载体和挂覆于载体表面的微生物膜组成;
所述载体由以下重量份的组分组成：
高密度聚乙烯 65~75份，
聚丙烯树脂 10~15份，
熟石灰 5~15份，
陶氏粉末活性炭 5~20份，
轻质碳酸钙 6~10份，
马来酸酐 3~5份，
过氧化二异丙苯 0.2~0.6份，
明胶 1.5~3份，
甲壳素 1~2份，
磁粉 0.5~2份。
上述技术方案中进一步改进的技术方案如下：
作为优选，还包括依次连接的反洗沉淀池、前段上清液池和预处理反洗泵，所述反洗沉淀池通过第一管道、第二管道连接到预处理一级BAF池、预处理二级BAF池，所述预处理反洗泵通过前段回流管道连接到预处理一级BAF池、预处理二级BAF池。
作为优选，所述臭氧发生器通过气体管道连接到催化氧化池的底部。
作为优选，所述步骤三中在100~120℃条件下干燥时间为4~6小时。
作为优选，所述步骤四中在350~520℃条件下焙烧时间为7~9小时。
由于上述技术方案运用，本发明与现有技术相比具有下列优点和效果：
1、本发明含酚废水用达标排放处理系统，其臭氧催化氧化技术相比其他化学氧化法，反应速率迅速，产生大量活泼的无选择性的羟基自由基，氧化废水中的多种污染物，提高废水的可生化性，氧化出水进入内循环BAF，在生物床的过滤、生物絮凝和生物吸附作用下，废水中含有的有机物等物质被进一步被吸附氧化，该方法有效结合生化处理成本低廉和高级氧化效率高效的优点，提高了含酚废水达标处理的可行性;其次，提高了对石油化工高含盐污水的耐受能力，使得在对含盐污水的催化氧化处理过程，催化剂催化臭氧产生活跃的羟基自由基，对废水COD的去除、脱色、脱恶臭、降解有毒污染物以及提高废水的可生化性保持很好的效果。
2、本发明含酚废水用达标排放处理系统，其将大分子难降解有机物氧化为小分子易生化有机物，进而使出水的生化性得到改善，再通过后生化内循环BAF系统对水中的有机物进行矿化，最终出水小于30mg/L，体现了该组合工艺的经济、高效性。
3、本发明含酚废水用达标排放处理系统，其后生化BAF池中载体挂膜速度快，不易脱落，处理效率高，适用于污水中低浓度有机物与氨氮的处理，低浓度有机废水，本发明的生物填料具有极强的亲水性及生物亲和性，且填料本身对生物膜具有很强的吸附强度，有利于填料载体上生物量的截留与累积，其氨氮去除率超过92%，COD去除率超过78%，因此能较好的适应低浓度条件下的废水处理。
4、本发明含酚废水用达标排放处理系统，其后生化BAF池中载体在高密度聚乙烯65~75份、聚丙烯树脂10~15份、轻质碳酸钙6~10份、马来酸酐3~5份中进一步添加过氧化二异丙苯0.2~0.6份、明胶1.5~3份和磁粉0.5~2份，既有利于填料带有较强磁性形成磁化效应，提高废水中污染物转化速度和效率，产生吸附力，增加填料表面的吸附量;同时，过氧化二异丙苯0.2~0.6份、明胶1.5~3份可提高微生物的活性，水中微生物经磁化作用后，适应生存下来的微生物具有更大的增殖和代谢能力，使得有机污染物在弱磁场的作用下，通过磁力键、 磁力、洛仑兹力和磁致胶体效应等作用经磁聚、吸附、富集到磁性生物填料表面;氧是顺磁性物质，曝气时会在磁场作用下被吸附到生物填料附近，增大填料表面的氧浓度，促进好氧生物的繁殖，另外弱磁场还具有诱导微生物的活性和酶活性的作用;再次，其采用明胶1.5~3份和甲壳素1~2份搭配使用，使得生物载体，缩短挂膜周期，并增强生物膜吸附强度，不易脱落。
