动环主动移动型叠螺污泥脱水机

中国污水处理工程网 时间:2018-3-9 10:22:43

污水处理专利技术

  申请日2016.05.26

  公开(公告)日2016.11.23

  IPC分类号C02F11/12

  摘要

  本实用新型涉及一种动环主动移动型叠螺污泥脱水机,电机减速机5带动螺旋推进器4转动,使大链轮12同时转动,大链轮12通过链条13带动连杆轴9转动,连杆轴9转动时,带动组装在上的偏心轴承套10转动,偏心轴承套10转动后,由于偏心作用使摆环8上下左右移动,从而带动整体动环7上下左右运动,对污泥形成主动挤压并保持通畅的出水流道,达到污泥主动脱水的目的。

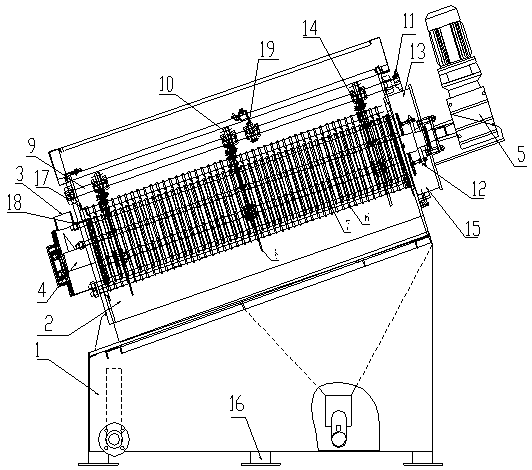

  摘要附图



  权利要求书

  1.一种动环主动移动型叠螺污泥脱水机,它包括支架(16)、集液箱(1)和机体(2),在所述机体(2)底部设置有进泥口(3)、上部设置有出泥口(15),其特征在于:在所述机体(2)内有螺旋推进器(4),在所述螺旋推进器(4)外包裹多个相互间隔的固定环(6)和动环(7),所述固定环(6)固定于螺杆轴(18)上,所述螺杆轴(18)固定在机体(2)上,所述螺旋推进器(4)的一端与电机减速机(5)的输出端相连,所述动环(7)可相对滑动的连接于连杆(17)上,在所述固定环(6)和动环(7)的外侧套有摆环(8),所述摆环(8)通过滑套(14)与动环(7)组合连接,在所述螺旋推进器(4)外部的机体(2)上设置有连杆轴(9),在所述连杆轴(9)上设置有偏心轴承套(10),所述偏心轴承套(10)通过连接片(19)与摆环(8)相连,所述连杆轴(9)的一端装有小链轮(11),所述小链轮(11)通过链条(13)与安装在螺旋推进器(4)上的大链轮(12)相连。

  说明书

  动环主动移动型叠螺污泥脱水机

  技术领域

  本实用新型涉及污泥处理的装置,确切的说是一种动环主动移动型叠螺污泥脱水机。

  背景技术

  现有的叠螺污泥脱水机动环,包裹在螺旋推进器外,夹在固定环之间,固定环通过螺杆轴固定在机体上,静止不动;动环随着螺旋推进器转动而上下左右游动,将污泥中的水分挤走。而现有的叠螺脱水机的动环为被动型,只是随着螺旋推进器的转动被污泥带动上下左右游动,对污泥没有施加外力,脱水性不好,污泥脱水后含水率高,动环也易磨损,设备故障多、寿命短。

  实用新型内容

  本实用新型所要解决的技术问题是针对上述现有技术提供一种动环主动移动型叠螺污泥脱水机,使动环主动移动来挤压污泥水分并保持通畅的出水流道,降低污泥含水率、减少磨损和故障。

  本实用新型解决上述问题所采用的技术方案为:一种动环主动移动型叠螺污泥脱水机,它包括支架、集液箱和机体,在所述机体底部设置有进泥口、上部设置有出泥口,在所述机体内有螺旋推进器,在所述螺旋推进器外包裹多个相互间隔的固定环和动环,所述固定环固定于螺杆轴上,所述螺杆轴固定在机体上,所述螺旋推进器轴的一端与电机减速机的输出端相连,所述动环可相对滑动的连接于连杆上,在所述固定环和动环的外侧套有摆环,所述摆环通过滑套与动环组合连接,在所述螺旋推进器外部的机体上设置有连杆轴,在所述连杆轴上设置有偏心轴承套,所述偏心轴承套通过连接片与摆环相连,所述连杆轴的一端装有小链轮,所述小链轮通过链条与安装在螺旋推进器上的大链轮相连。

  与现有技术相比,本实用新型的优点在于:

  1、电机减速机带动螺旋推进器转动时,使大链轮同时转动,大链轮通过链条带动小链轮及连杆轴转动,连杆轴转动时,带动组装在上的偏心轴承套转动,偏心轴承套转动后,由于偏心作用使摆环上下左右移动,从而带动动环上下左右运动,对污泥形成主动挤压并保持通畅的出水流道,达到主动脱水的目的。

  2、本实用新型合理的结构设置将原来的动环被动移动实现动环主动移动,对污泥形成主动挤压并保持通畅的出水流道,从而达到降低污泥含水率、减少磨损的目的。
