申请日2016.04.25
公开(公告)日2016.09.14
IPC分类号C02F9/08; C02F9/04
摘要
本实用新型公开了一种生活污水净化回收装置，包括箱体，所述箱体的内腔由上至下依次分隔为储水室、消毒室、油水分离室、离心室和污水室，且箱体的前端安装有控制器，所述储水室、消毒室、油水分离室和离心室的左端均各自安装有连接污水室的废水管，所述储水室、离心室和污水室的右端分别对应安装有出水管、进水管和排污管，所述储水室、消毒室、油水分离室、离心室和污水室的左端分别安装有水位检测传感器，本装置能够对生活污水进行离心、过滤、油水分离、杀菌消毒和加热，因此能够有效去除生活污水中的杂质，实现生活污水的智能化回收利用，而且使用时操作简单安全，具有很高的实用价值。
权利要求书

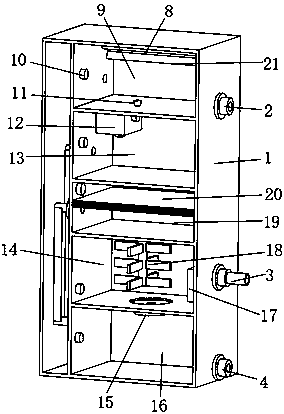

1.一种生活污水净化回收装置，包括箱体(1)，其特征在于：所述箱体(1)的内腔由上至下依次分隔为储水室(9)、消毒室(13)、油水分离室(19)、离心室(14)和污水室(16)，且箱体(1)的前端安装有控制器(7)，所述储水室(9)、消毒室(13)、油水分离室(19)和离心室(14)的左端均各自安装有连接污水室(16)的废水管(27)，且废水管(27)上均设置有控制阀(26)，所述储水室(9)、离心室(14)和污水室(16)的右端分别对应安装有出水管(2)、进水管(3)和排污管(4)，所述储水室(9)、消毒室(13)、油水分离室(19)、离心室(14)和污水室(16)的左端分别安装有水位检测传感器(10)，所述污水室(16)的上端安装有连接离心室(14)的排污阀(15)，且离心室(14)的右端安装有连接进水管(3)的抽水水泵(17)，所述离心室(14)内安装有连接油水分离室(19)的第一水泵(23)，且第一水泵(23)的进口端安装有过滤装置(22)，所述离心室(14)的上端安装有离心装置(18)，且油水分离室(19)内安装有油水分离膜(20)，所述油水分离室(19)的上端安装有连接消毒室(13)的第二水泵(24)，且消毒室(13)的上端安装有臭氧发生器(12)，所述消毒室(13)的上端安装有连接储水室(9)的第三水泵(25)，且控制器(7)分别电性连接水位检测传感器(10)、温度检测传感器(11)、臭氧发生器(12)、排污阀(15)、抽水水泵(17)、离心装置(18)、第一水泵(23)、第二水泵(24)、第三水泵(25)和控制阀(26)。
2.根据权利要求1所述的一种生活污水净化回收装置，其特征在于：所述污水室(16)的前端安装有密封门(6)，且密封门(6)上设置有观察窗(5)。
3.根据权利要求1所述的一种生活污水净化回收装置，其特征在于：所述过滤装置(22)的内腔安装有滤网和活性炭板。
4.根据权利要求1所述的一种生活污水净化回收装置，其特征在于：所述储水室(9)的上端安装有与控制器(7)电性相连的紫外线灯(8)。
5.根据权利要求1所述的一种生活污水净化回收装置，其特征在于： 所述储水室(9)内安装有加热装置(21)，且储水室(9)的下端安装有温度检测传感器(11)。
说明书
一种生活污水净化回收装置
技术领域
本实用新型涉及生活污水处理回收领域，具体为一种生活污水净化回收装置。
背景技术
中国是人口大国，生活污水生产量巨大，普通家庭每月也要生产几十吨的生活污水，这些生活污水中，大部分来自洗澡、洗菜和刷碗，其中固体颗粒和油污是生活污水中杂质的主要成分，只需要适当的处理即可对生活污水进行回收利用，从而能够大大降低家庭每月的耗水量，因此对于人均淡水资源不足的我国来说对生活污水进行净化回收具有重大的意义，如果能够发明一种能够智能化的处理家庭中的生活污水，并进行回收的新型装置就能够解决此类问题，为此我们提供了一种生活污水净化回收装置。
实用新型内容
本实用新型的目的在于提供一种生活污水净化回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水净化回收装置，包括箱体，所述箱体的内腔由上至下依次分隔为储水室、消毒室、油水分离室、离心室和污水室，且箱体的前端安装有控制器，所述储水室、消毒室、油水分离室和离心室的左端均各自安装有连接污水室的废水管，且废水管上均设置有控制阀，所述储水室、离心室和污水室的右端分别对应安装有出水管、进水管和排污管，所述储水室、消毒室、油水分离室、离心室和污水室的左端分别安装有水位检测传感器，所述污水室的上端安装有连接离心室的排污阀，且离心室的右端安装有连接进水管的抽水水泵，所述离心室内安装有连接油水分离室的第一水泵，且第一水泵的进口端安装有过滤装置，所述离心室的上端安装有离心装置，且油水分离室内安装有油水分离膜，所述油水分离室的上端安装有连接消毒室的第二水泵，且消毒室的上端安装有臭氧发生器，所述消毒室的上端安装有连接储水室的第三水泵，且控制器分别电性连接水位检测传感器、温度检测传感器、臭氧发生器、排污阀、抽水水泵、离心装置、第一水泵、第二水泵、第三水泵和控制阀。
优选的，所述污水室的前端安装有密封门，且密封门上设置有观察窗。
优选的，所述过滤装置的内腔安装有滤网和活性炭板。
优选的，所述储水室的上端安装有与控制器电性相连的紫外线灯。
优选的，所述储水室内安装有加热装置，且储水室的下端安装有温度检测传感器。
与现有技术相比，本实用新型的有益效果是：本实用新型能够对生活污水进行离心、过滤、油水分离、杀菌消毒和加热，因此能够有效去除生活污水中的杂质，实现生活污水的智能化回收利用，而且使用时操作简单安全，具有很高的实用价值。
