申请日2016.05.23
公开(公告)日2016.10.12
IPC分类号C02F9/04; C02F1/76; C02F1/74; C02F101/18
摘要
含氰废水破氰反应池，还包括防腐池，在防腐池内设有隔板，所述隔板将所述防腐池分隔成一级破氰池和二级破氰池，一级破氰池与进水管连通，二级破氰池与出水管连通，一级破氰池的底部通过溢流管连通在二级破氰池的上部，在一级破氰池池底和二级破氰池池底均放置有曝气管，在防腐池外设有压缩空气瓶、次氯酸钠储液罐、聚丙酰胺储液罐和硫酸储液罐，本实用新型可以无需注入新的废水就可以将一级破氰池中已反应完成的含氰废水排入到二级破氰池中，并且可以很轻松的将一级破氰池和二级破氰池内的废水排空。

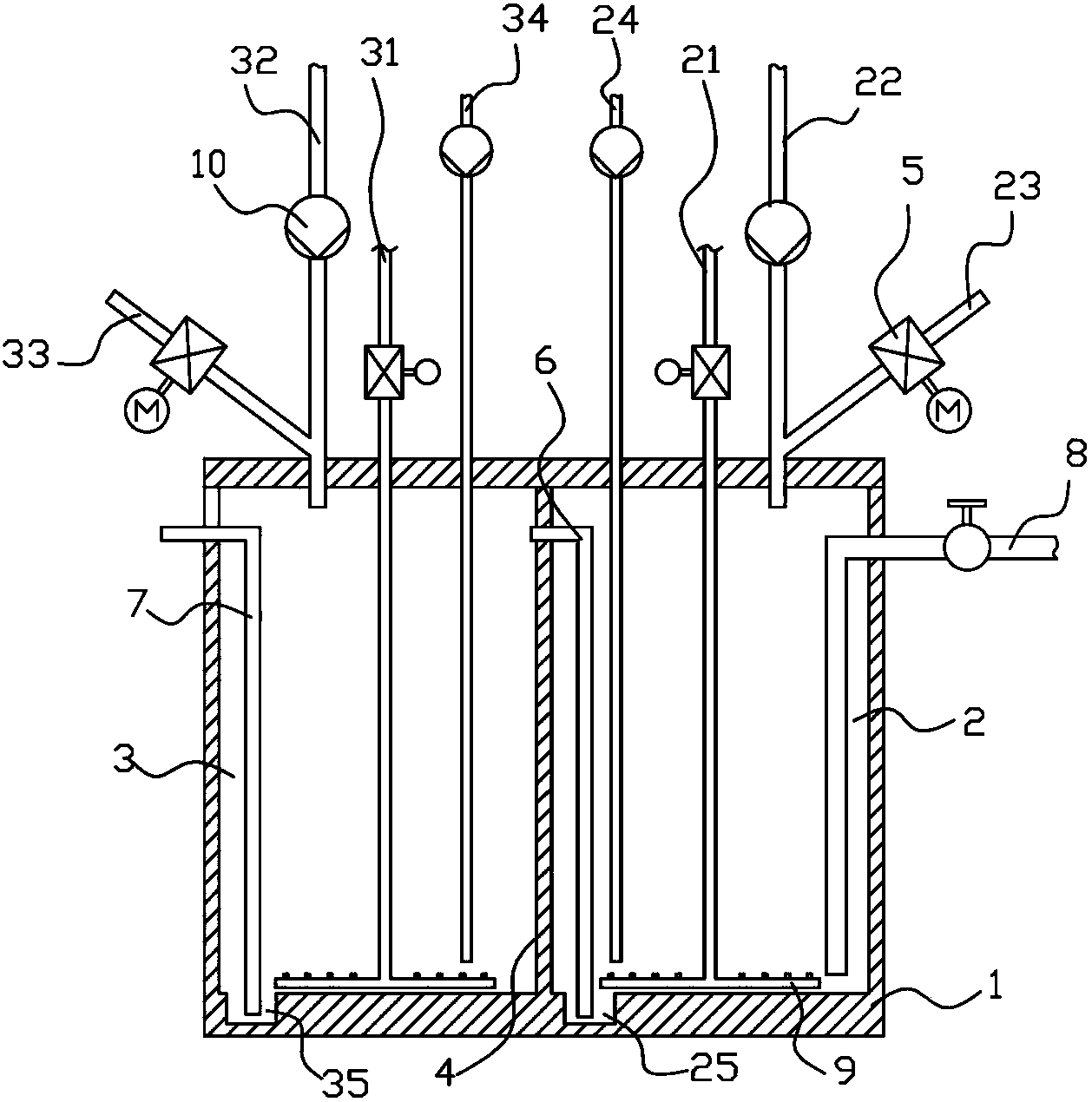

摘要附图
权利要求书
1.含氰废水破氰反应池，其特征在于：还包括防腐池(1)，在防腐池(1)内设有隔板(4)，所述隔板(4)将所述防腐池(1)分隔成一级破氰池(2)和二级破氰池(3)，一级破氰池(2)与进水管(8)连通，二级破氰池(3)与出水管(7)连通，一级破氰池(2)的底部通过溢流管(6)连通在二级破氰池(3)的上部，在一级破氰池(2)池底和二级破氰池(3)池底均放置有曝气管(9)，在防腐池(1)外设有压缩空气瓶、次氯酸钠储液罐、聚丙酰胺储液罐和硫酸储液罐;
放置在一级破氰池(2)内的曝气管(9)通过第一进气管(21)与压缩空气瓶连通，放置在二级破氰池(3)内的曝气管(9)通过第二进气管(31)与压缩空气瓶连通;
一级破氰池(2)通过第一加药管(22)与次氯酸钠储液罐连通，二级破氰池(3)通过第二加药管(32)与次氯酸钠储液罐连通，在第一加药管(22)上连通有第一透气管(23)，在第二加药管(32)上连通有第二透气管(33);
一级破氰池(2)通过第一药液管(24)与硫酸储液罐连通，二级破氰池(3)通过第二药液管(34)与聚丙酰胺储液罐连通;
在第一进气管(21)、第二进气管(31)、第一透气管(23)和第二透气管(33)上安装有截止阀(5)，在第一加药管(22)、第二加药管(32)、第一药液管(24)和第二药液管(34)上安装有计量泵(10)。
2.根据权利要求1所述的含氰废水破氰反应池，其特征在于：所述第一透气管(23)和第二透气管(33)分别是向上倾斜连通在第一加药管(22)和第二加药管(32)上。
3.根据权利要求1所述的含氰废水破氰反应池，其特征在于：在一级破氰池(2)和二级破氰池(3)内分别安装有一个用来测量池内PH值的PH传感器和一个用测量池内氧化还原电位的ORP传感器。
4.根据权利要求3所述的含氰废水破氰反应池，其特征在于：在第一进气管(21)、第二进气管(31)、第一透气管(23)和第二透气上安装的各个截止阀(5)均为电磁截止阀(5)。
5.根据权利要求4所述的含氰废水破氰反应池，其特征在于：还包括单片机模块、液晶显示模块和按键操作模块，电磁截止阀(5)、计量泵(10)、PH传感器和ORP传感器与PLC控制模块连接，液晶显示模块和按键操作模块与单片机模块连接。
6.根据权利要求1所述的含氰废水破氰反应池，其特征在于：在一级破氰池(2)池底设有第一凹槽(25)，溢流管(6)下端的管口位于第一凹槽(25)内。
7.根据权利要求1所述的含氰废水破氰反应池，其特征在于：在二级破氰池(3)池底设有第二凹槽(35)，出水管(7)下端的管口位于第二凹槽(35)内。
说明书
含氰废水破氰反应池
技术领域
本实用新型属于含氰废水处理技术领域，涉及含氰废水破氰反应池。
背景技术
在电镀过程中产生的含氰废水对自然环境会产生极大的危害，其中的含氰废水是具有剧毒的一种工业废水，如排放到自然环境中，会给自然生态产生严重的危害，目前对含氰废水主流的处理方法主要分为两种，第一种是将高浓度含氰废水中的氰化物进行回收再利用，另外一种是将低浓度含氰废水中的氰化物进行破氰处理，在对含氰废水进行破氰处理的过程中，所使用的反应池及其相应的工艺技术就显得尤为重要，现有的反应池一般采用二级或三级破氰池，含氰废水在一级破氰池内反应达标后通过溢流管道或迷宫式隔墙将底部的废水溢流到二级破氰池内，在废水溢流的过程中，就需要将未反应的含氰废水灌入到一级破氰池与池内与已经反应达标后的废水混合才能完成溢流，导致流入到二级破氰池内的废水中参有未反应过的废水，进而造成后续进入到综合反应池内的废水存在未氧化破氰的废水，影响最终的废水处理结果。
发明内容
本实用新型要解决的技术问题是提供含氰废水破氰反应池，可以无需注入新的废水就可以将一级破氰池中已反应完成的含氰废水排入到二级破氰池中，并且可以很轻松的将一级破氰池和二级破氰池内的废水排空。
为了解决上述技术问题，本实用新型的技术方案为：含氰废水破氰池，还包括防腐池，在防腐池内设有隔板，所述隔板将所述防腐池分隔成一级破氰池和二级破氰池，一级破氰池与进水管连通，二级破氰池与出水管连通，一级破氰池的底部通过溢流管连通在二级破氰池的上部，在一级破氰池池底和二级破氰池池底均放置有曝气管，在防腐池外设有压缩空气瓶、次氯酸钠储液罐、聚丙酰胺储液罐和硫酸储液罐;
放置在一级破氰池内的曝气管通过第一进气管与压缩空气瓶连通，放置在二级破氰池内的曝气管通过第二进气管与压缩空气瓶连通，
一级破氰池通过第一加药管与次氯酸钠储液罐连通，二级破氰池通过第二加药管与次氯酸钠储液罐连通，在第一加药管上连通有第一透气管，在第二加药管上连通有第二透气管;
一级破氰池通过第一药液管与硫酸储液罐连通，二级破氰池通过第二药液管与聚丙酰胺储液罐连通;
在第一进气管、第二进气管、第一透气管和第二透气管上安装有截止阀，在第一加药管、第二加药管、第一药液管和第二药液管上安装有计量泵。
所述第一透气管和第二透气管分别是向上倾斜连通在第一加药管和第二加药管上。
在一级破氰池和二级破氰池内分别安装有一个用来测量池内PH值的PH传感器和一个用测量池内氧化还原电位的ORP传感器。
在第一进气管、第二进气管、第一透气管和第二透气上安装的各个截止阀均为电磁截止阀。
还包括单片机模块、液晶显示模块和按键操作模块，电磁截止阀、计量泵、PH传感器和ORP传感器与PLC控制模块连接，液晶显示模块和按键操作模块与单片机模块连接。
在一级破氰池池底设有第一凹槽，溢流管下端的管口位于第一凹槽内。
在二级破氰池池底设有第二凹槽，出水管下端的管口位于第二凹槽内。
本实用新型的有益效果为：本实用新型可以通过给一级破氰池内加注气压，就可以将一级破氰池内已反应达标的废水全部压入到二级破氰池中，并且可以将一级破氰池和二级破氰池内的废水全部排空，利用检修和维护。
