申请日2016.04.14
公开(公告)日2016.08.17
IPC分类号C02F9/02
摘要
本实用新型公开了一种双级沉淀式砂石分离污水循环再利用设备，它包括污水储存罐，所述污水储存罐至少有两个且并排设置，所有的所述污水储存罐之间均设置有中部连通管路和下部连通管路，所述中部连通管路上设置有清水泵和清水出水管路，所述下部连通管路分别与上站污水泵组件和污水抽水组件连通，所述中部连通管路和下部连通管路上均设置有阀门。本实用新型沉淀后的污水被循环再利用从而减少了清水用量，并且没有排入环境中造成二次污染，不旦为用户提高了经济效益同时也有利于保护环境。
权利要求书
1.一种双级沉淀式砂石分离污水循环再利用设备，包括污水储存罐，其特征是：所述污水储存罐至少有两个且并排设置，所有的所述污水储存罐之间均设置有中部连通管路和下部连通管路，所述中部连通管路上设置有清水泵和清水出水管路，所述下部连通管路分别与上站污水泵组件和污水抽水组件连通，所述中部连通管路和下部连通管路上均设置有阀门。
2.根据权利要求1所述的双级沉淀式砂石分离污水循环再利用设备，其特征是：所有的所述污水储存罐均设置有污水搅拌器和清水补水管路，所述清水补水管路上设置有阀门。
3.根据权利要求1所述的双级沉淀式砂石分离污水循环再利用设备，其特征是：所述上站污水泵组件包括上站污水泵体、上站污水排水管路和上站污水泵进水管路，所述上站污水泵进水管路的两端分别与所述上站污水泵体和所述下部连通管路连通，所述上站污水排水管路的一端与所述上站污水泵体连通，另一端作为污水出水管路。
4.根据权利要求1所述的双级沉淀式砂石分离污水循环再利用设备，其特征是：所述污水抽水组件包括污水抽水泵和污水抽水管路，所述污水抽水管路的两端分别与所述污水抽水泵和所述下部连通管路连通，所述污水抽水泵设置在污水沉淀仓上且通过进水管与所述污水沉淀仓的中上部连通。
5.根据权利要求4所述的双级沉淀式砂石分离污水循环再利用设备，其特征是：所述污水沉淀仓的底部与斜上料螺旋机的下端连通，所述斜上料螺旋机的上端与滚筛分离机连通，所述斜上料螺旋机包括壳体、转动轴、螺旋叶片和动力机。
6.根据权利要求4所述的双级沉淀式砂石分离污水循环再利用设备，其特征是：所述污水沉淀仓的一侧设置有接水斗车轨道，所述接水斗车轨道上设置有接水斗车，所述接水斗车由车体、驱动结构及上污水料斗构成，所述上污水料斗为一上方和一侧面开口的中空方形箱体，其底部的面板是倾斜的，与侧面开口连接处位置最低，侧面开口的对面连接处位置最高，罐车的洗车废水出口D将废水排到所述上污水料斗中，再由所述上污水料斗排到所述污水沉淀仓中。
说明书
双级沉淀式砂石分离污水循环再利用设备
技术领域：
本实用新型涉及一种建筑业用混凝土废水处理设备，特别是涉及一种双级沉淀式砂石分离污水循环再利用设备。
背景技术：
混凝土是目前建筑行业普遍使用的一种建筑材料。专门用以将混凝土从混凝土搅拌站(楼)运送到不同地域的施工工地的专用运输工具为混凝土罐车。混凝土使用后混凝土罐车内部总是有少量残留的混凝土必须要进行清洗，清洗后的废水含有少量的砂子和石子等，可以进行回收做为混凝土原料再次利用。
目前凝土搅拌站(楼)中配套的对这些废水进行回收再利用的砂石分离机设备只能对这些废水中的砂子和石子等固体物料进行提取，提取后剩余的污水则流入地面上开挖的污水深沉池中。在污水深沉池中这些污水中含有的水泥、细砂等会沉积到底部形成污泥，上部的污水则流入清水池中。污水深沉池底部的污泥含量达到一定的程度后，会由铲车清理出来做为废料扔掉，清水池中的清水可以由专用水泵抽出添加到混凝土罐车内对其进行再次清洗而循环再利用。
目前凝土搅拌站(楼)中对提取砂子和石子等的污水进行处理的措施存在一些问题。第一：污水沉淀池和清水池需要在地面上开挖至少两个以上的深坑，其占地面积较大，同时需要对其进行防水渗漏处理，制作较麻烦，工期也较长。第二：污水沉淀池和清水池全部由混凝土砌筑而成，同时加上人工成本，使制作污水沉淀池和清水池的成本较高。第三：污水沉淀池和清水池中会沉积大量污泥，一段时间使用后需要进行清理，而这种清理非常麻烦，不仅耗时，清理费用也较大。第四：污水沉淀池和清水池清理后的污泥中含有大量的水泥没有再利用而被白白扔掉,不禁造成对环境的二次污染，而且造成资源的极大浪费。
实用新型内容：
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种对搅拌站用混凝土罐车排出的废水进行沉淀再利用的双级沉淀式砂石分离污水循环再利用设备。
本实用新型的技术方案是：

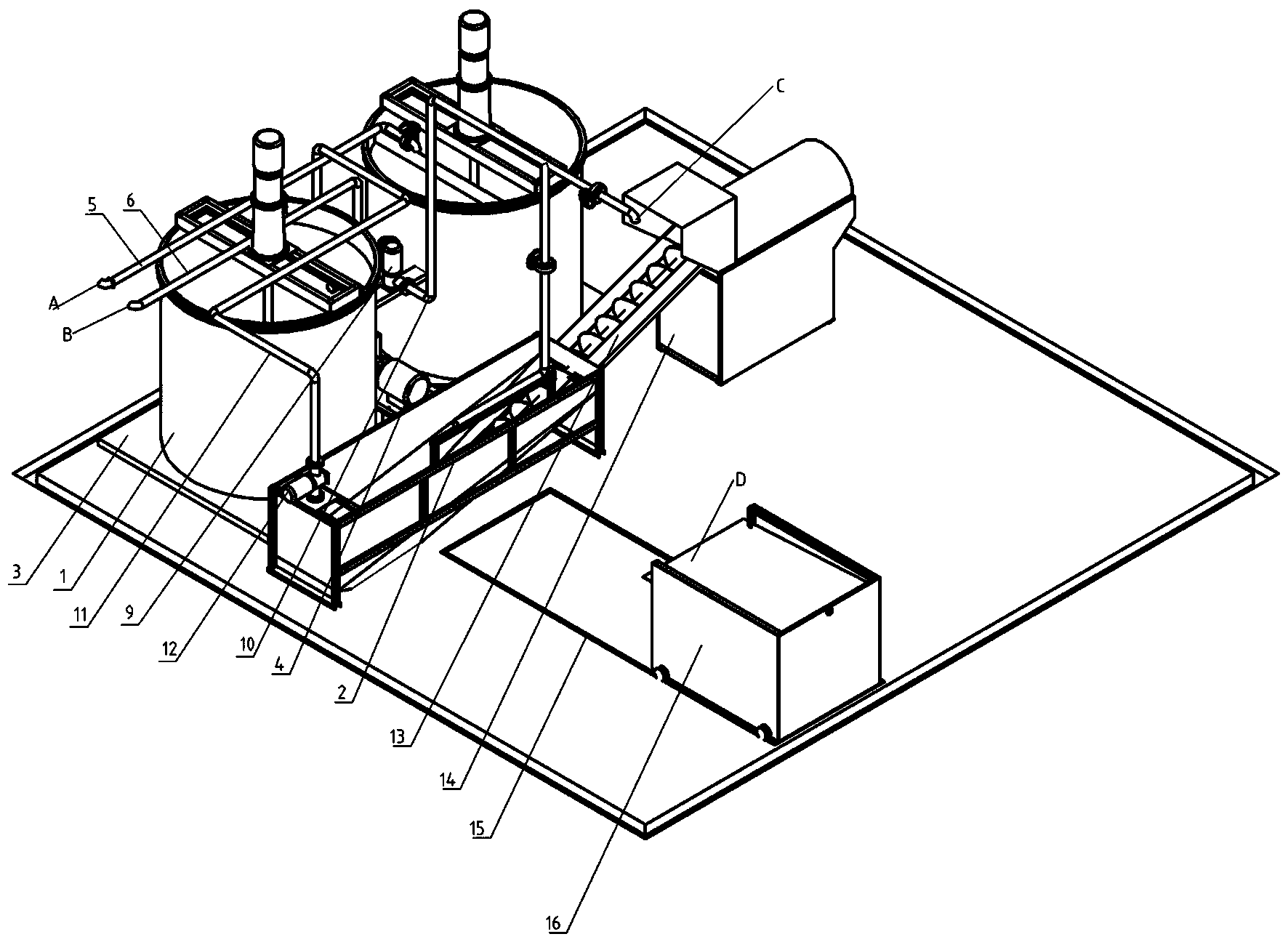

一种双级沉淀式砂石分离污水循环再利用设备，包括污水储存罐，所述污水储存罐至少有两个且并排设置，所有的所述污水储存罐之间均设置有中部连通管路和下部连通管路，所述中部连通管路上设置有清水泵和清水出水管路，所述下部连通管路分别与上站污水泵组件和污水抽水组件连通，所述中部连通管路和下部连通管路上均设置有阀门。
所有的所述污水储存罐均设置有污水搅拌器和清水补水管路，所述清水补水管路上设置有阀门。
所述上站污水泵组件包括上站污水泵体、上站污水排水管路和上站污水泵进水管路，所述上站污水泵进水管路的两端分别与所述上站污水泵体和所述下部连通管路连通，所述上站污水排水管路的一端与所述上站污水泵体连通，另一端作为污水出水管路。
所述污水抽水组件包括污水抽水泵和污水抽水管路，所述污水抽水管路的两端分别与所述污水抽水泵和所述下部连通管路连通，所述污水抽水泵设置在污水沉淀仓上且通过进水管与所述污水沉淀仓的中上部连通。
所述污水沉淀仓的底部与斜上料螺旋机的下端连通，所述斜上料螺旋机的上端与滚筛分离机连通，所述斜上料螺旋机包括壳体、转动轴、螺旋叶片和动力机。
所述污水沉淀仓的一侧设置有接水斗车轨道，所述接水斗车轨道上设置有接水斗车，所述接水斗车由车体、驱动结构及上污水料斗构成，所述上污水料斗为一上方和一侧面开口的中空方形箱体，其底部的面板是倾斜的，与侧面开口连接处位置最低，侧面开口的对面连接处位置最高，罐车的洗车废水出口D将废水排到所述上污水料斗中，再由所述上污水料斗排到所述污水沉淀仓中。
本实用新型的有益效果是：
1、本实用新型只需将其放于平地上，而不需要开挖污水沉淀池和清水池，可以为用户节约大量投资。
2、本实用新型占地面积只有污水沉淀池和清水池占地面积的30%-40%，能为用户节约大量土地，对建站时场地较小的用户非常有利。
3、本实用新型不需用户进行清理，可以由电脑控制自动进行，能为用户节
约时间和清理成本。
4、本实用新型沉淀后的污水被循环再利用从而减少了清水用量，并且没有排入环境中造成二次污染，不旦为用户提高了经济效益同时也有利于保护环境。
5、本实用新型沉淀后的污泥被回收再利用，可以减少部分水泥用量，为用户提高了经济效益。
6、本实用新型设计合理，污水处理效果好，并且可以实现自动控制，工作效率高，易于推广实施，具有良好的经济效益。
