申请日2016.03.31
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
本实用新型涉及生活污水处理领域，具体涉及一种乡镇生活污水处理地埋式一体化装置。包括有依次连接的格栅井、间歇式曝气池、污泥回流系统、MBR反应池和曝气系统;本实用新型的优点：可以有效的降低污水处理的产泥量，具有很强的抗冲击能力，可有效去除污水中的COD、SS、N‑NH3等污染物，投资、运行费用低，结构紧凑、占地面积小，自动化控制程度高，出水水质好，具有很好的应用前景。

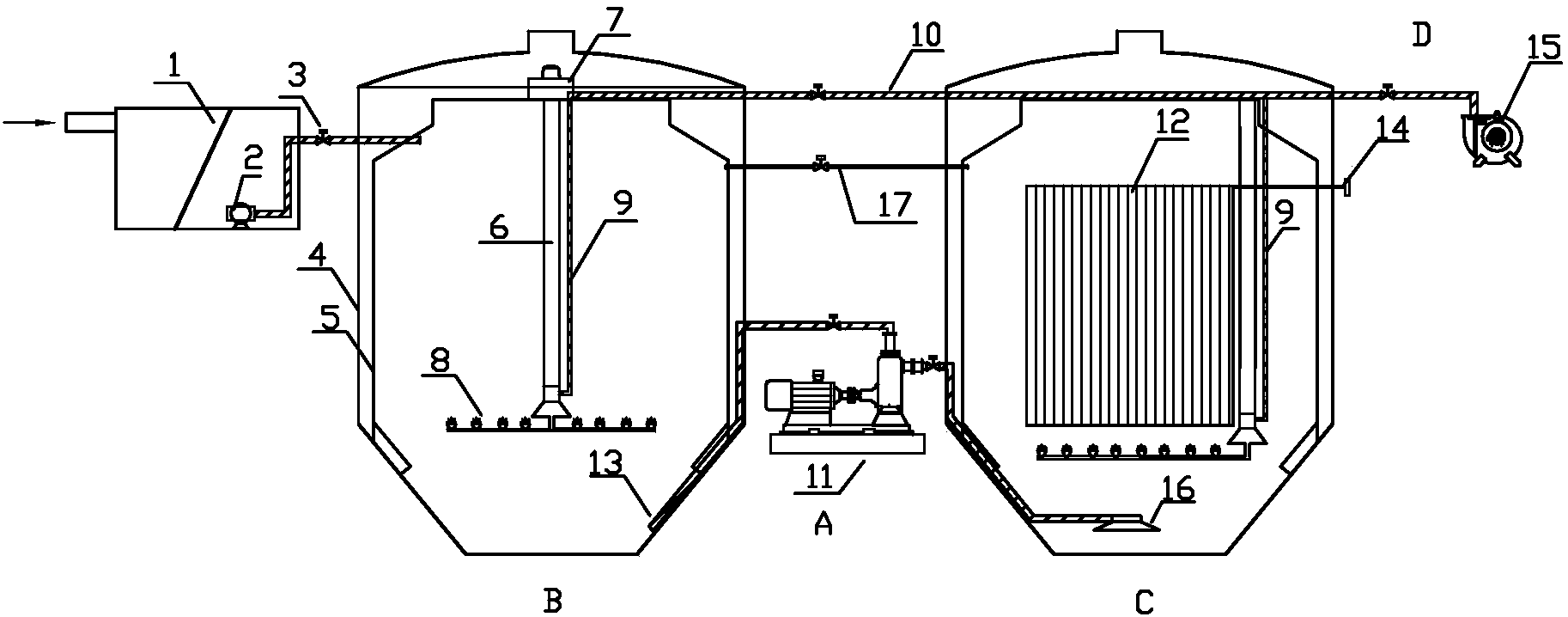

摘要附图
权利要求书
1.一种乡镇生活污水处理地埋式一体化装置，特征在于：包括有依次连接的格栅井、间歇式曝气池、污泥回流系统、MBR反应池和曝气系统;
所述的格栅井内设置有将原水提升进入间歇式曝气池的提升泵;
所述间歇式曝气池包括外池体和内部的内池体;其内池体顶部中心处固定有十字吊装设备，吊装设备的竖直杆侧部设置有曝气支管，竖直杆底部吊装有曝气盘，曝气盘的中心处设置有与曝气支管相连通的缓冲气盘;所述的间歇式曝气池底部设置有出泥管;
所述MBR反应池包括外池体和内部的内池体;其内池体内部设置有MBR装置，MBR装置顶部设置有伸出MBR反应池的出水管;MBR装置侧部设置有与内池体顶部固定相连的竖直杆，在竖直杆的侧部设置有曝气支管，竖直杆底部吊装有水平放置的曝气支管;所述的MBR反应池底部设置有吸泥盘;
间歇式曝气池与MBR反应池的池体之间中上部设置有可将间歇式曝气池内污水通入MBR反应池的溢水管;
所述污泥回流系统设置在间歇式曝气池和MBR反应池之间，外部的污泥泵将MBR反应池底部的污泥从吸泥盘吸入，通过出泥管进入间歇式曝气池;
所述的曝气系统包括曝气总管、曝气支管、曝气盘和鼓风机;所述的曝气总管的输入端与鼓风机相连，将气体通过曝气支管分别与MBR反应池和间歇式曝气池相连;曝气支管与曝气总管之间设置有电磁阀。
2.根据权利要求1所述的一种乡镇生活污水处理地埋式一体化装置，其特征在于：所述的间歇式曝气池的底部为上宽下窄的倒圆台形。
3.根据权利要求1所述的一种乡镇生活污水处理地埋式一体化装置，其特征在于：所述的MBR反应池的底部为上宽下窄的倒圆台形。
4.根据权利要求1所述的一种乡镇生活污水处理地埋式一体化装置，其特征在于：所述的提升泵与间歇式曝气池之间设置有电磁阀。
5.根据权利要求1所述的一种乡镇生活污水处理地埋式一体化装置，其特征在于：所述的溢水管上设置有电磁阀。
说明书
乡镇生活污水处理地埋式一体化装置
技术领域
本实用新型涉及生活污水处理领域，具体涉及一种乡镇生活污水处理地埋式一体化装置。
背景技术
近年来，随着我国城市化、工业化进程的加速，我国的污水排放总量持续增长。其中工业废水排放总量已逐渐趋于稳定甚至出现下降趋势，而城镇生活污水排放量仍持续增长并有加快的趋势。2006年，我国生活污水排放量为296.6亿吨，而到2012年生活污水排放量已达462.7亿吨，年均复合增长达7.69%。同时，截至2012年我国的废水整体处理率仍不足70%，与国外发达国家相比，仍有较大的差距。
目前，我国小城镇污水处理存在资金不足，污水处理厂未列入规划，工艺复杂、维护运营困难等问题。其中，部分工业企业以已交纳污水处理费为由，超标、超总量排污，在很大程度上冲击了小城镇污水处理厂。
此外，小城镇污水处理厂的污泥最终处置不落实，一些污水处理厂随意堆放污泥，无害化处理能力不足，使污水处理厂本身成为污染区。
因此，人们一直在寻求新的既经济又高效的技术方法来解决以上问题。
实用新型内容
为解决上述技术问题，本实用新型提供一种抗冲击能力强，投资、运行费用低，结构紧凑、占地面积小，污泥产量少，维护运营简单的乡镇生活污水处理地埋式一体化装置。
本实用新型公开了一种乡镇生活污水处理地埋式一体化装置，包括有依次连接的格栅井、间歇式曝气池、污泥回流系统、MBR反应池和曝气系统;
所述的格栅井内设置有将原水提升进入间歇式曝气池的提升泵;
所述间歇式曝气池包括外池体和内部的内池体;其内池体顶部中心处固定有十字吊装设备，吊装设备的竖直杆侧部设置有曝气支管，竖直杆底部吊装有曝气盘，曝气盘的中心处设置有与曝气支管相连通的缓冲气盘;所述的间歇式曝气池底部设置有出泥管;
所述MBR反应池包括外池体和内部的内池体;其内池体内部设置有MBR装置，MBR装置顶部设置有伸出MBR反应池的出水管;MBR装置侧部设置有与内池体顶部固定相连的竖直杆，在竖直杆的侧部设置有曝气支管，竖直杆底部吊装有水平放置的曝气支管;所述的MBR反应池底部设置有吸泥盘;
间歇式曝气池与MBR反应池的池体之间中上部设置有可将间歇式曝气池内污水通入MBR反应池的溢水管;
所述污泥回流系统设置在间歇式曝气池和MBR反应池之间，外部的污泥泵将MBR反应池底部的污泥从吸泥盘吸入，通过出泥管进入间歇式曝气池;
所述的曝气系统包括曝气总管、曝气支管、曝气盘和鼓风机;所述的曝气总管的输入端与鼓风机相连，将气体通过曝气支管分别与MBR反应池和间歇式曝气池相连;曝气支管与曝气总管之间设置有电磁阀。
优选方案如下：
间歇式曝气池的底部为上宽下窄的倒圆台形。MBR反应池的底部为上宽下窄的倒圆台形。使污泥在重力的作用下下沉，积攒在池底，便于收集。
提升泵与间歇式曝气池之间设置有电磁阀。
溢水管上设置有电磁阀。
工作原理：污水进入格栅池进行初步过滤，除掉污水中较大的杂质后，经提升泵提升进入间歇式曝气池，经间歇式曝气池间歇曝气，从而去除污水中的部分COD、SS和N-NH3，减少后续MBR反应池的压力。污水经MBR反应池的曝气氧化过程后，通过出水管排出的水质可达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A的排放标准。MBR池的污泥部分回流至间歇式曝气池，从而构成一个循环系统，可使整个设备产泥量大大减少。
本实用新型的优点：可以有效的降低污水处理的产泥量，具有很强的抗冲击能力，可有效去除污水中的COD、SS、N-NH3等污染物，投资、运行费用低，结构紧凑、占地面积小，自动化控制程度高，出水水质好，具有很好的应用前景。
