申请日2016.03.31
公开(公告)日2016.08.31
IPC分类号C02F9/02; B01D36/04
摘要
本实用新型提供一种可避免水资源浪费的可减少废水排出的净水器，它包括依次串联连接的第一净水室、第二净水室、第三净水室、第四净水室和第五净水室;在第一净水室的中下部侧壁上设有进水管，在第五净水室的顶部设有净水出管;还包括废水杂质沉淀室，废水杂质沉淀室横向设置，且在第一净水室至第五净水室的底部均设置有废水出口，第一净水室至第五净水室的内部通过各自底部的废水出口与废水杂质沉淀室的内部连通;废水杂质沉淀室内腔的底部呈向第五净水室方向倾斜的斜面，且在废水杂质沉淀室的底部斜面的最低处开设有废水废渣排出口，还包括用于将废水废渣排出口盖住的封闭盖，封闭盖与废水废渣排出口螺纹连接。

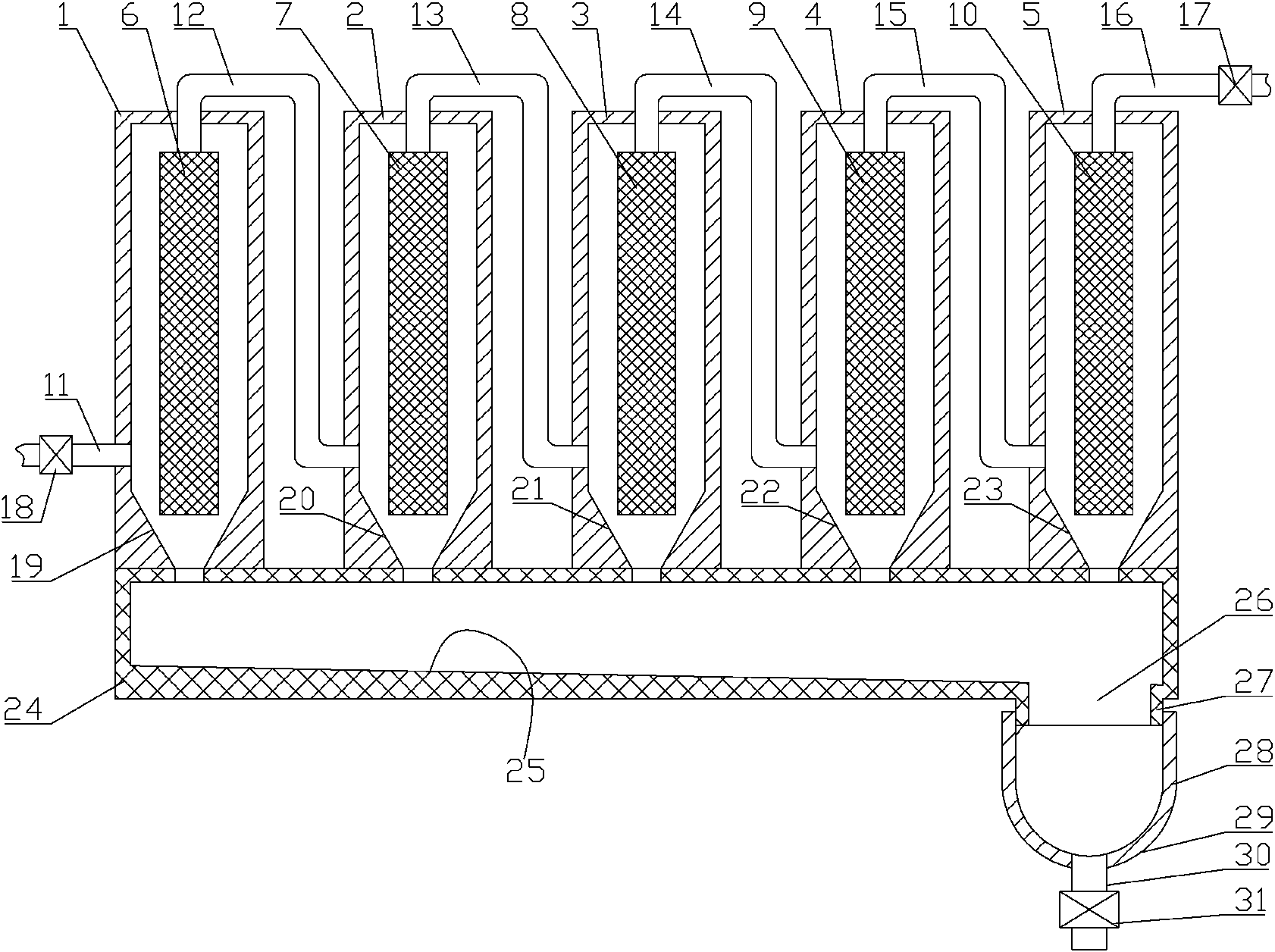

摘要附图
权利要求书
1.一种可减少废水排出的净水器，其特征在于：它包括依次串联连接的第一净水室、第二净水室、第三净水室、第四净水室和第五净水室;在所述第一净水室的中下部侧壁上设有进水管，在所述第五净水室的顶部设有净水出管;
还包括废水杂质沉淀室，所述废水杂质沉淀室横向设置，所述第一净水室至第五净水室依次横向排列设置，且在所述第一净水室至第五净水室的底部均设置有废水出口，所述废水杂质沉淀室设置于所述第一净水室至第五净水室的下方，且所述第一净水室至第五净水室的内部通过各自底部的废水出口与废水杂质沉淀室的内部连通;
所述废水杂质沉淀室内腔的底部呈向第五净水室方向倾斜的斜面，且在所述废水杂质沉淀室的底部斜面的最低处开设有废水废渣排出口，所述废水废渣排出口的外沿向下延伸，还包括用于将所述废水废渣排出口盖住的封闭盖，所述封闭盖与所述废水废渣排出口的外沿螺纹连接。
2.如权利要求1所述的可减少废水排出的净水器，其特征在于：所述封闭盖具有深度，且所述封闭盖的轴向截面呈U形结构，且在呈U形结构的封闭盖的底部中心设有排出管，并在该排出管上还设有废水排出控制阀。
3.如权利要求1所述的可减少废水排出的净水器，其特征在于：所述第一净水室至第五净水室内部的底面均呈倒置的圆锥斜面结构。
4.如权利要求1所述的可减少废水排出的净水器，其特征在于：在所述进水管上设有进水控制阀，在所述净水出管上设有出水控制阀。
5.如权利要求1所述的可减少废水排出的净水器，其特征在于：所述第一净水室至第五净水室的内壁，以及所述废水杂质沉淀室的内壁均为光滑的面。
6.如权利要求1所述的可减少废水排出的净水器，其特征在于：在所述废水杂质沉淀室的内壁还设有由不锈钢板制成的内衬光面层。
说明书
可减少废水排出的净水器
技术领域
本实用新型涉及一种净水器，尤其涉及一种可减少废水排出的净水器。
背景技术
水是生命之源，生活饮用水水质的好坏与人们的身体健康密切相关，据世界卫生组织(WHO)调查表明，全世界80%的疾病和50%的儿童死亡都与饮用水水质不良有关;而中国有四分之一的人口在饮用不符合卫生标准的水，“水污染”已经成为中国最主要的水环境问题;随着水污染不断的加剧，饮水健康水越来越难，经过多年饮水与健康知识的宣传和普及，人们对净水器已逐步了解，人们也更加重视饮水安全，这为净水器产品的生产提供了很大市场前景，而家用净水器在欧美发达国家95%的家庭已在使用，而在国内家庭使用率还不到5%，因此净水器在国内还有广大的发展空间，所以净水器作为饮水人的健康用品受到了很好的青睐，从而导致净水器市场的品牌越来越多也越来越杂，其质量也有待于提高，同时，现有技术中的净水器在使用中，为了将过滤掉的杂质等排出，在排出的过程中还会产生大量的废水，此过程也造成了一定的水资源浪费，因此，基于现有净水器的不足，确有必要对现有的净水器进行进一步的改进。
发明内容
本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种结构新颖、易于实现、且可减少废水排出量，并进一步避免水资源浪费的可减少废水排出的净水器。
为了实现本实用新型的目的，本实用新型所采用的技术方案为：
设计一种可减少废水排出的净水器，它包括依次串联连接的第一净水室、第二净水室、第三净水室、第四净水室和第五净水室;在所述第一净水室的中下部侧壁上设有进水管，在所述第五净水室的顶部设有净水出管;
进一步的，还包括废水杂质沉淀室，所述废水杂质沉淀室横向设置，所述第一净水室至第五净水室依次横向排列设置，且在所述第一净水室至第五净水室的底部均设置有废水出口，所述废水杂质沉淀室设置于所述第一净水室至第五净水室的下方，且所述第一净水室至第五净水室的内部通过各自底部的废水出口与废水杂质沉淀室的内部连通;
进一步的，所述废水杂质沉淀室内腔的底部呈向第五净水室方向倾斜的斜面，且在所述废水杂质沉淀室的底部斜面的最低处开设有废水废渣排出口，所述废水废渣排出口的外沿向下延伸，还包括用于将所述废水废渣排出口盖住的封闭盖，所述封闭盖与所述废水废渣排出口的外沿螺纹连接。
进一步的，所述封闭盖具有深度，且所述封闭盖的轴向截面呈U形结构，且在呈U形结构的封闭盖的底部中心设有排出管，并在该排出管上还设有废水排出控制阀。
进一步的，所述第一净水室至第五净水室内部的底面均呈倒置的圆锥斜面结构。
进一步的，在所述进水管上设有进水控制阀，在所述净水出管上设有出水控制阀。
进一步的，所述第一净水室至第五净水室的内壁，以及所述废水杂质沉淀室的内壁均为光滑的面。
进一步的，在所述废水杂质沉淀室的内壁还设有由不锈钢板制成的内衬光面层。
本实用新型的有益效果在于：
1.本设计的净水器在使用中通过五级净化的处理，在使用中可以进一步提高水质净化的效果，同时本设计采用废水杂质沉淀室的设计，在使用中可将过滤掉的杂质等进行沉淀收集，并实现定期的杂质处理，此操作方式可减少废水的产生量，有利于节约水资源。
2.本设计在对水杂质进行清理时，清理方便，且本设计的封闭盖在取下时可进行杂质的处理，也可通过废水排出控制阀将杂质等进行排出，操作方便，易于实现。
3.本设计的封闭盖采用U形结构的设计，在使用中还起到二次沉淀的效果。
