申请日2016.03.31
公开(公告)日2017.01.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种可以净化空气的污水处理装置，包括壳体、空气净化机构、净化装置和排污装置;所述空气净化机构包括集气罩、空气净化装置和排气口，集气罩固定连接在壳体顶部，空气净化装置通过排气管连接在集气罩与壳体之间;所述集气罩正下方装有中心筒体，中心筒体底端安装有支撑板，在支撑板下方安装有中心导流体;在中心导流体内部设置有一个加药器;所述中心筒体上部设有一布水器;所述中心筒体两侧设置有净化装置，分别过滤网，生物填料和高密度纤维丝;在供气管的管口设置有空气阀，在高密度纤维丝上方装有一出水管;本实用新型结构简单，使用方便，有效地将污水进行三部分的处理，污水净化、污泥分离和空气净化。

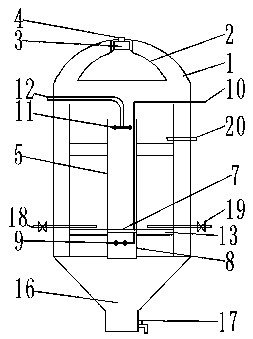

摘要附图
权利要求书
1.一种可以净化空气的污水处理装置，包括壳体、空气净化机构、净化装置和排污装置;其特征在于，所述空气净化机构包括集气罩、空气净化装置和排气口，集气罩固定连接在壳体顶部，空气净化装置通过排气管连接在集气罩与壳体之间;所述集气罩正下方装有中心筒体，中心筒体两端均开口，所述中心筒体内部装有铁碳微电解填料;所述中心筒体底端安装有支撑板，在支撑板上开有透水孔，在支撑板下方安装有中心导流体;在中心导流体内部设置有一个加药器，加药器连接在加药管上，所述加药管穿过中心筒体从壳体上部引出，与外部的加药设备连接;所述中心筒体上部设有一布水器，与布水器相连的进水管一端引出壳体外部;所述中心筒体两侧设置有净化装置，净化装置分为三层，分别为最底下一层的过滤网，中间层的生物填料和最上层的高密度纤维丝;在供气管的管口设置有用于控制空气量空气阀，在高密度纤维丝上方装有一出水管。
2.根据权利要求1所述的可以净化空气的污水处理装置，其特征在于，所述透水孔被中心筒体罩住部分的支撑板上的透水孔孔径小于环绕中心筒体下端口部分的透水孔孔径。
3.根据权利要求1所述的可以净化空气的污水处理装置，其特征在于，所述中心导流体上下端端口均为开口。
4.根据权利要求1所述的可以净化空气的污水处理装置，其特征在于，所述加药器为环形穿孔管式，布水器为环形穿孔式或喷淋式。
说明书
一种可以净化空气的污水处理装置
技术领域
本实用新型涉及一种污水处理器，具体是一种可以净化空气的污水处理装置。
背景技术
工业污水的处理是普遍关注的热点，由于工业污水的种类繁多、水量变化大、水质浓度高、成分复杂，因而处理难度大。目前大多采用常规技术的联合处理工艺，但这些工艺往往流程长，成本较高，另外，因市场需求引起的的产品转型快，导致污水情况更加复杂，使原有的污水处理技术及设施雪上加霜，因而需要一种能够有效解决污水排放的问题，减少环境污染。
实用新型内容
本实用新型的目的在于提供一种可以净化空气的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种可以净化空气的污水处理装置，包括壳体、空气净化机构、净化装置和排污装置;所述空气净化机构包括集气罩、空气净化装置和排气口，集气罩固定连接在壳体顶部，空气净化装置通过排气管连接在集气罩与壳体之间;所述集气罩正下方装有中心筒体，中心筒体两端均开口，所述中心筒体内部装有铁碳微电解填料;所述中心筒体底端安装有支撑板，在支撑板上开有透水孔，在支撑板下方安装有中心导流体;在中心导流体内部设置有一个加药器，加药器连接在加药管上，所述加药管穿过中心筒体从壳体上部引出，与外部的加药设备连接;所述中心筒体上部设有一布水器，与布水器相连的进水管一端引出壳体外部;所述中心筒体两侧设置有净化装置，净化装置分为三层，分别为最底下一层的过滤网，中间层的生物填料和最上层的高密度纤维丝;在供气管的管口设置有用于控制空气量空气阀，在高密度纤维丝上方装有一出水管。
作为本实用新型进一步的方案：所述透水孔被中心筒体罩住部分的支撑板上的透水孔孔径小，环绕中心筒体下端口部分的透水孔孔径大。
作为本实用新型再进一步的方案：所述中心导流体上下端端口均为开口。
作为本实用新型再进一步的方案：所述加药器为环形穿孔管式，布水器为环形穿孔式或喷淋式。
与现有技术相比，本实用新型的有益效果是：
本实用新型有效地将污水进行三部分的处理，污水净化、污泥分离和空气净化;中心筒体内部装有铁碳微电解填料，可由铁碳形成微电池的氧化还原作用、物理吸附以及絮凝沉淀的共同作用对污水进行处理，去除重金属、毒性污染物和磷等，提高污水的可生化性;经铁碳微电解填料处理后的水进入中心导流筒内，经加药器的PH调整后，进入中心导流筒的分离区进行泥水分离，污泥进入壳体底部锥形排污池内，然后由排污阀排出污泥;而水则由中心导流筒进入两侧，通过过滤网过滤后进入中间层生物填料区域，利用生物填料上生长的生物膜对污水进行生物氧化、生物吸附及生物絮凝等作用净化水质;空气净化装置对集气罩收集到的气体进行净化之后再排出，避免了对环境的污染。
