申请日2016.04.07
公开(公告)日2016.12.21
IPC分类号C02F11/04
摘要
本实用新型涉及一种污泥厌氧强制内循环发生器，包括筒体，所述筒体上连接有进泥管和出泥管，所述筒体内的上部设置有第一环形栅栏桶，所述筒体内的下部设置有第二环形栅栏桶，所述第一环形栅栏桶和第二栅栏桶用于盛放填料;在所述第一环形栅栏桶与所述第二环形栅栏桶之间设置有离心叶轮。通过本实用新型可使污泥处理彻底、产甲烷量增加、减少污染物并增加能源产出。由于反应器总体积的大大减小使设备制造费用减少，且因用地面积减少从而使总投资大大减少，是一种投资少、占地少的新型的消化器。
权利要求书

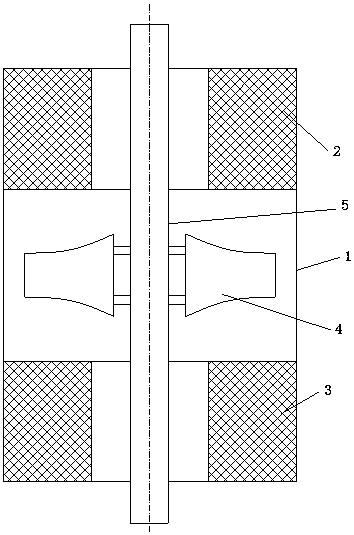

1.一种污泥厌氧强制内循环发生器，包括筒体，所述筒体上连接有进泥管和出泥管，其特征在于：所述筒体内的上部设置有第一环形栅栏桶，所述筒体内的下部设置有第二环形栅栏桶，所述第一环形栅栏桶和第二环形栅栏桶用于盛放填料;
在所述第一环形栅栏桶与所述第二环形栅栏桶之间设置有离心叶轮。
2.根据权利要求1所述污泥厌氧强制内循环发生器，其特征在于：还包括沿所述筒体轴心线布置的转轴，所述离心叶轮连接在所述转轴中部。
3.根据权利要求2所述污泥厌氧强制内循环发生器，其特征在于：第一环形栅栏桶和所述第二环形栅栏桶均连接固定在所述筒体的内壁上，所述转轴的轴线均分别与所述第一、第二环形栅栏桶的环心线重合。
4.根据权利要求2或3所述污泥厌氧强制内循环发生器，其特征在于：所述转轴的两端分别从所述筒体的顶部和底部伸出。
5.根据权利要求4所述污泥厌氧强制内循环发生器，其特征在于：所述离心叶轮为混合流离心叶轮。
说明书
一种污泥厌氧强制内循环发生器
技术领域
本实用新型涉及一种污水污泥处理装置，具体涉及一种污泥厌氧强制内循环发生器。
背景技术
在污水产生的污泥(包括家畜的粪便)处理中，现在的方法都很有限. 从减量，资源化，以及处理耗能的角度，厌氧消化应该是最佳的方案。厌氧消化可以使有机物分解并让污泥无害化、资源化，从而变废为宝提供绿色能源。
问题是现在的厌氧工艺反应慢，投资大，消化也不彻底。由于厌氧消化反应慢，现在应用的中温消化需要大约28天，高温消化14天。在污泥产生速度较快的大型养殖场，以及城市污水处理厂产生的污泥，需要建立体积非常大的厌氧消化池。
在专利号为ZL2013220748938.2和专利ZL201520196543.5的公开文本中提出强制厌氧工艺，即通过增加甲烷菌生长载体的面积来大量增加菌的数量使消化速度增加从而达到减小消化器体积的目的，以上两项专利技术都是通过一个绕轴承转动的内桶来实现。内桶远离轴承并靠近边缘处的载体运动速度大，而靠近轴承处的载体运动速度很小。内桶远离轴承靠近圆周的载体运动速度大，而靠近轴承的状态移动速度很小，体积的实际使用有效性受到限制。如果处理量大，就需要建很大的消化器，对于粘度很高的污泥和家畜的粪便，传质性很差实际厌氧消化器的空间有效性很差。
实用新型内容
本实用新型要解决的技术问题是：提出一种提高传质性能的污泥厌氧强制内循环发生器。
本实用新型为解决上述技术问题提出的技术方案是：一种污泥厌氧强制内循环发生器，包括筒体，所述筒体上连接有进泥管和出泥管，所述筒体内的上部设置有第一环形栅栏桶，所述筒体内的下部设置有第二环形栅栏桶，所述第一环形栅栏桶和第二环形栅栏桶用于盛放填料;
在所述第一环形栅栏桶与所述第二环形栅栏桶之间设置有离心叶轮。
进一步的，还包括沿所述筒体轴心线布置的转轴，所述离心叶轮连接在所述转轴中部。
进一步的，第一环形栅栏桶和所述第二环形栅栏桶均连接固定在所述筒体的内壁上，所述转轴的轴线均分别与所述第一、第二环形栅栏桶的环心线重合。
进一步的，所述转轴的两端分别从所述筒体的顶部和底部伸出。
进一步的，所述离心叶轮为混合流离心叶轮。
本实用新型的有益效果是：
本实用新型通过采用新型的环形栅内桶并结合离心叶轮，以产生均匀流质场，使生物膜填料达到有效的传质效果，在有限的空间使甲烷菌种的数量最大化，而使一定时间内和有效体积内产生的甲烷量大大提高、通过填料的有效传质并与污泥最大的均匀接触。尤其在大型厌氧消化器，可以使每一点空间的使用达到最优化，加快了厌氧的消化速度。
通过本实用新型可使污泥处理彻底、产甲烷量增加、减少污染物并增加能源产出。由于反应器总体积的减小使设备制造费用减少，且因用地面积减少从而使总投资大大减少。是一种投资少、占地少的新型的消化器。
