申请日2016.03.30
公开(公告)日2016.12.28
IPC分类号C02F1/50
摘要
本实用新型公开了一种污水处理用消毒装置，属于污水处理领域，所述污水处理用消毒装置用于安装在排污管道内，包括壳体，所述壳体内上下叠放有多个片状消毒剂，所述壳体侧面中下部开有过水孔。与现有技术相比，本实用新型的污水处理用消毒装置在重力的作用下即可实现片状消毒剂的下落，完成加药过程，不需要进行机械加药，不需要消耗电力人力，节约成本，操作方便，对操作人员技术要求较低。

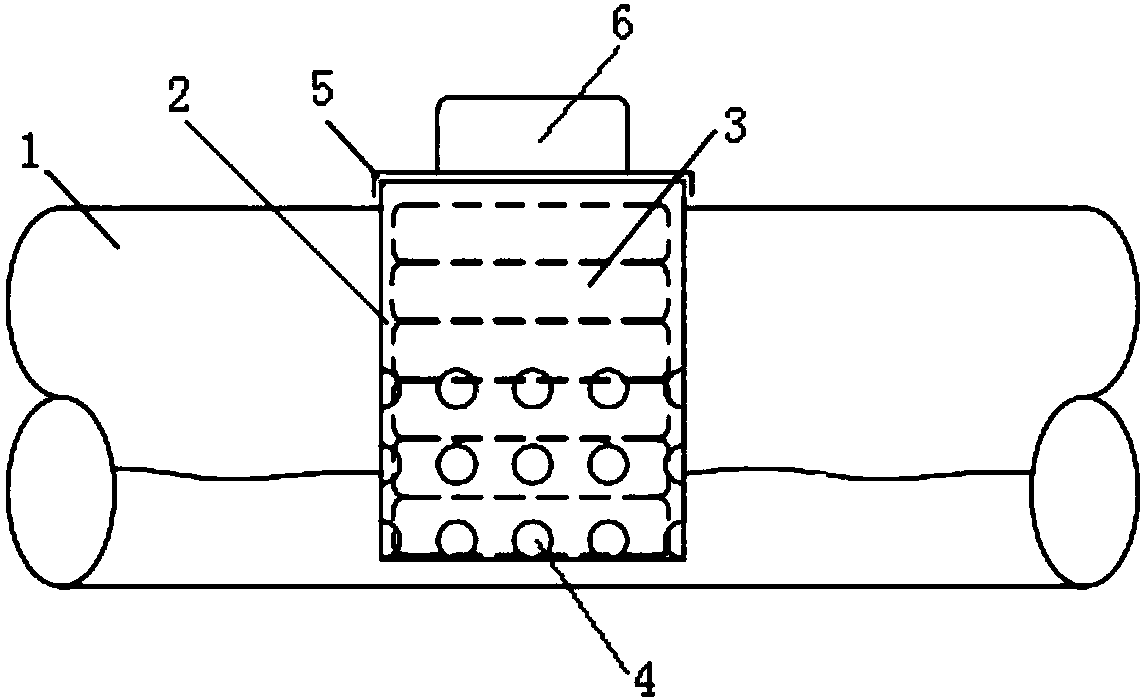

摘要附图
权利要求书
1.一种污水处理用消毒装置，用于安装在排污管道内，其特征在于，包括壳体，所述壳体内上下叠放有多个片状消毒剂，所述壳体侧面中下部开有过水孔，所述壳体的内表面开设有导流槽，所述导流槽为水平方向，环绕壳体内表面一周。
2.根据权利要求1所述的污水处理用消毒装置，其特征在于，所述片状消毒剂的尺寸小于所述壳体内表面的尺寸。
3.根据权利要求1或2所述的污水处理用消毒装置，其特征在于，所述过水孔均匀分布在所述壳体侧面中下部。
4.根据权利要求3所述的污水处理用消毒装置，其特征在于，所述壳体为上端开口的圆柱体或长方体。
5.根据权利要求4所述的污水处理用消毒装置，其特征在于，所述壳体的上端设置有盖板，所述盖板上表面设置有把手。
6.根据权利要求5所述的污水处理用消毒装置，其特征在于，所述壳体的材质为塑料、橡胶或陶瓷，所述盖板的材质为玻璃。
7.根据权利要求5所述的污水处理用消毒装置，其特征在于，所述排污管道上开有安装口，所述壳体穿过所述安装口放置在所述排污管道内。
8.根据权利要求7所述的污水处理用消毒装置，其特征在于，所述排污管道和壳体之间设置有密封装置。
9.根据权利要求3所述的污水处理用消毒装置，其特征在于，所述片状消毒剂为氯片。
说明书
污水处理用消毒装置
技术领域
本实用新型涉及污水处理领域，特别是指一种污水处理用消毒装置。
背景技术
在污水处理过程中，绝大部分工艺采用生化处理工艺。生化处理工艺是利用微生物的吸附和新陈代谢作用降解污水中的有机污染物，处理后的污水中含有大量的细菌，如大肠杆菌、衣原体等，这些污水不经过杀菌消毒直接排入水体会对接触人体造成损害。
现阶段消毒工艺包括氯消毒、臭氧消毒、紫外线消毒等，其中以氯消毒工艺占主流。在消毒加药方式上，以机械加药为主，需要消耗电力人力，对操作人员技术要求较高。而一些社区，乡村等小型污水处理站管理人员不具备相应管理水平。
实用新型内容
本实用新型要解决的技术问题是提供一种污水处理用消毒装置，该装置不需要进行机械加药，不需要消耗电力人力，节约成本，操作方便，对操作人员技术要求较低。
为解决上述技术问题，本实用新型提供技术方案如下：
一种污水处理用消毒装置，用于安装在排污管道内，包括壳体，所述壳体内上下叠放有多个片状消毒剂，所述壳体侧面中下部开有过水孔。
进一步的，所述片状消毒剂的尺寸小于所述壳体内表面的尺寸。
进一步的，所述壳体的内表面开设有导流槽。
进一步的，所述过水孔均匀分布在所述壳体侧面中下部。
进一步的，所述壳体为上端开口的圆柱体或长方体。
进一步的，所述壳体的上端设置有盖板，所述盖板上表面设置有把手。
进一步的，所述壳体的材质为塑料、橡胶或陶瓷，所述盖板的材质为玻璃。
进一步的，所述排污管道上开有安装口，所述壳体穿过所述安装口放置在所述排污管道内。
进一步的，所述排污管道和壳体之间设置有密封装置。
进一步的，所述片状消毒剂为氯片。
本实用新型具有以下有益效果：
本实用新型的污水处理用消毒装置在使用时，污水通过过水孔进入壳体内部，与下部的片状消毒剂接触后再流出壳体。随着与污水的不断接触，片状消毒剂逐渐溶解在污水里，达到消毒杀菌的目的。下层的片状消毒剂溶解完后，上层的片状消毒剂在重力作用下下落，继续与污水接触、溶解。当片状消毒剂溶解完毕后，向壳体里加入新的片状消毒剂即可，加药时间可以根据污水流量以及污水中的有害物质的含量确定，一般投药时间设定在3-5天一次。
本实用新型在重力的作用下即可实现片状消毒剂的下落，完成加药过程，不需要进行机械加药，不需要消耗电力人力，节约成本，操作方便，对操作人员技术要求较低。
