申请日2016.03.30
公开(公告)日2016.11.23
IPC分类号B01F5/06; C02F1/66
摘要
本实用新型属于水处理稀释管道领域，尤其涉及一种水处理系统中使用的管路混合器，包括管道，在管道内部设置有管道多级混合器，管道多级混合器沿管道内液体流动方向依次设置有分流单元、合流单元、细分单元、湍动单元和扩散单元，本实用新型主要适用于水处理工艺，其管路混合器主要目的是将32%氢氧化钠溶液与苯加氢废水混合，调节pH值，即本实用新型可以增大剪切应力、改变流道面积;不仅结构简单、流动阻力小、压力损失小，而且能耗低;还可以使管道的直径、大小和长度是传统管道混合器的3/4;本实用新型还可以多物种分级加入;还具有安装维修简便、混合性好、使用寿命长等特点。

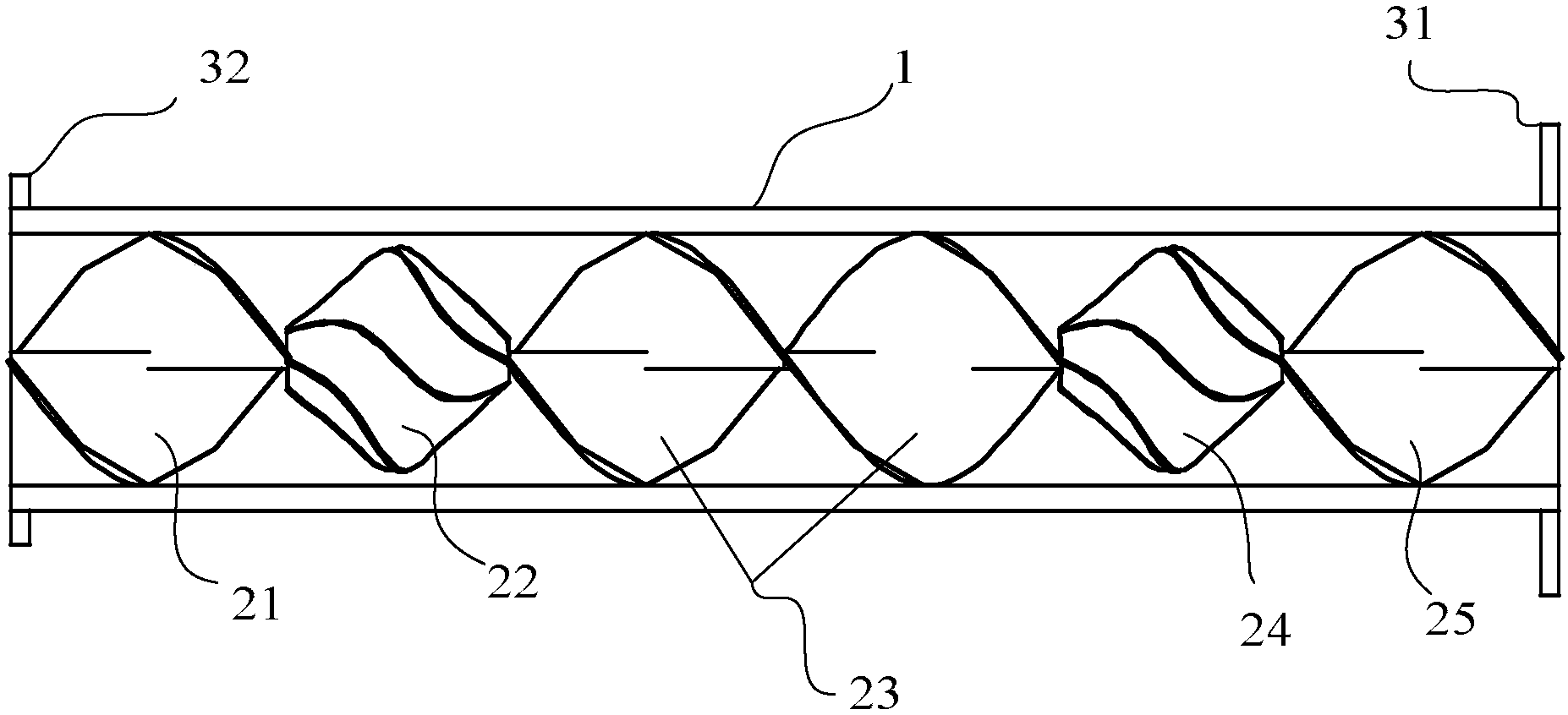

摘要附图
权利要求书
1.一种水处理系统中使用的管路混合器，包括管道，其特征在于：所述管道内部设置有管道多级混合器，所述管道多级混合器沿管道内液体流动方向依次设置有分流单元、合流单元、细分单元、湍动单元和扩散单元，所述分流单元和扩散单元都是由一个第一旋板组组成，所述细分单元是由两个第一旋板组组成，所述合流单元和湍动单元都是由一个第二旋板组组成，所述第一旋板组包括两个第一旋板，所述两个第一旋板中心对称设置，所述第二旋板组包括六个第二旋板，所述六个第二旋板沿圆周平均设置。
2.根据权利要求1所述的一种水处理系统中使用的管路混合器，其特征在于：所述管道的一端设置有大周法兰，另一端设置有小周法兰。
3.根据权利要求2所述的一种水处理系统中使用的管路混合器，其特征在于：所述分流单元、合流单元、细分单元、湍动单元和扩散单元依次以焊接的方式固定连接。
4.根据权利要求3所述的一种水处理系统中使用的管路混合器，其特征在于：所述管道多级混合器以焊接的方式设置在管道内。
5.根据权利要求4所述的一种水处理系统中使用的管路混合器，其特征在于：所述法兰与法兰之间通过螺栓固定连接。
说明书
一种水处理系统中使用的管路混合器
技术领域
本实用新型属于水处理稀释管道领域，尤其涉及一种水处理系统中使用的管路混合器。
背景技术
市场上管式混合器虽然种类很多，但在使用效果上，制造难易程度上，以及管路损失上等都存在一定的不足与缺憾，如：我们早期使用的管道混合器，其挡板的节流作用，使得混合器管路损失大。并且，由于过流旋转不足，未起到旋转、分割等作用，混合效果差，同时制造上也存在一定难度。
实用新型内容
本实用新型针对上述的不足，设计了一种水处理系统中使用的管路混合器。
为了达到上述目的，本实用新型采用的技术方案为，本实用新型提供一种水处理系统中使用的管路混合器，包括管道，所述管道内部设置有管道多级混合器，所述管道多级混合器沿管道内液体流动方向依次设置有分流单元、合流单元、细分单元、湍动单元和扩散单元，所述分流单元和扩散单元都是由一个第一旋板组组成，所述细分单元是由两个第一旋板组组成，所述合流单元和湍动单元都是由一个第二旋板组组成，所述第一旋板组包括两个第一旋板，所述两个第一旋板中心对称设置，所述第二旋板组包括六个第二旋板，所述六个第二旋板沿圆周平均设置。
作为优选，所述管道的一端设置有大周法兰，另一端设置有小周法兰。
作为优选，所述分流单元、合流单元、细分单元、湍动单元和扩散单元依次以焊接的方式固定连接。
作为优选，所述管道多级混合器以焊接的方式设置在管道内。
作为优选，所述法兰与法兰之间通过螺栓固定连接。
与现有技术相比，本实用新型的优点和积极效果在于，
在本实用新型主要在水处理工艺中使用，管路混合器主要目的是将32%氢氧化钠溶液与苯加氢废水混合，调节pH值，即本实用新型可以增大剪切应力、改变流道面积;不仅结构简单、流动阻力小、压力损失小，而且能耗低;还可以使管道的直径、大小和长度是传统管道混合器的3/4;本实用新型还可以多物种分级加入;还具有安装维修简便、混合性好、使用寿命长等特点。
