申请日2016.03.30
公开(公告)日2016.09.07
IPC分类号B65D90/00
摘要
本实用新型涉及油田含油污水处理技术领域，特别涉及一种用于油田卧式污水储罐的盘式进口装置。该装置的分配管前端通过焊接盲板封死，分配管外壁上前后分别焊接有前圆盘和后圆盘，在前圆盘和后圆盘之间的分配管侧壁上周向等角度开有四个长圆孔，前圆盘和后圆盘之间通过四个角钢挡板相连接，前圆盘上均布有四个排气孔。本实用新型实现了通过设置合理的分液孔和角钢挡板，使进液既不会直接冲击罐体，也不会引起单一方向的震动，避免了进液对筒体的腐蚀和单一方向震动造成的焊缝疲劳断裂，延长了设备的使用寿命，同时获得了良好的初分离效果，有效降低了液流对罐内储运液体的扰动。

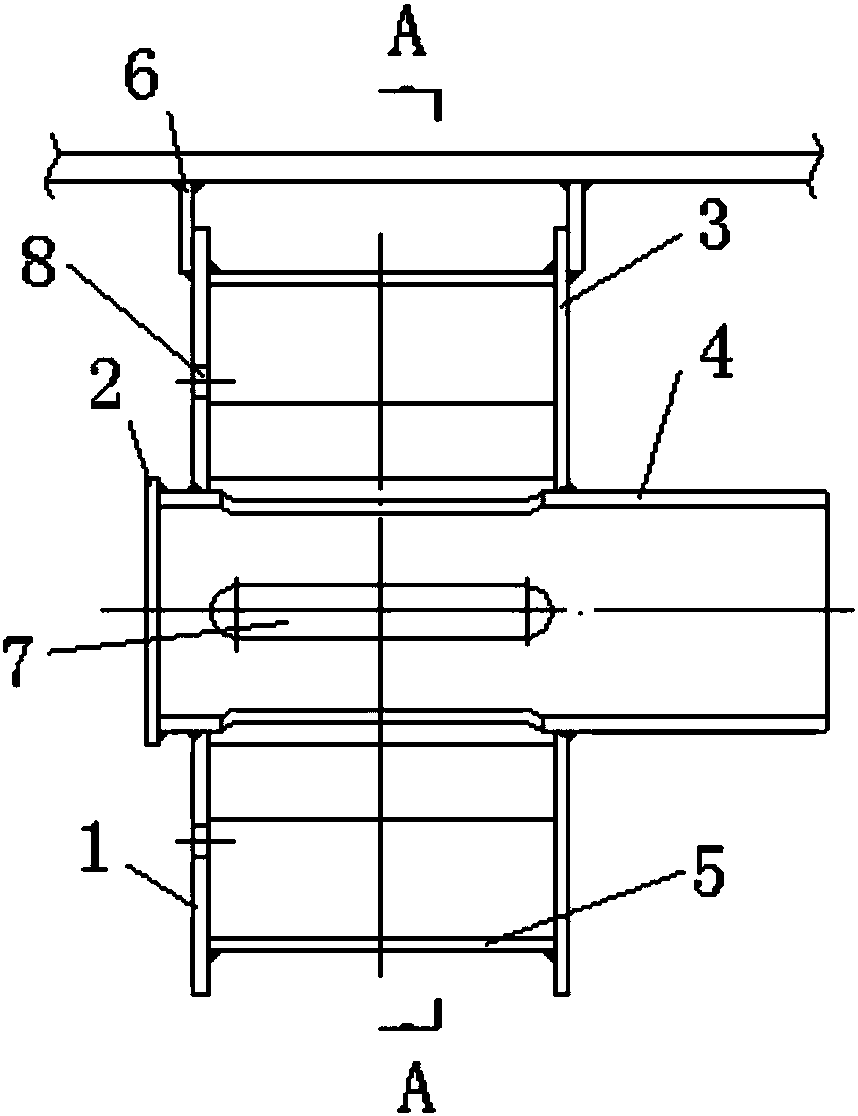

摘要附图
权利要求书
1.一种用于油田卧式污水储罐的盘式进口装置，包括分配管(4);其特征在于：分配管(4)前端通过焊接盲板(2)封死，分配管(4)外壁上前后分别焊接有前圆盘(1)和后圆盘(3)，在前圆盘(1)和后圆盘(3)之间的分配管(4)侧壁上周向等角度开有四个长圆孔(7)，前圆盘(1)和后圆盘(3)之间通过四个角钢挡板(5)相连接，前圆盘(1)上均布有四个排气孔(8)，每个角钢挡板(5)的中心都正对着一个长圆孔(7)和一个排气孔(8)，前圆盘(1)和后圆盘(3)通过均连接板(6)连接在筒体上。
说明书
一种用于油田卧式污水储罐的盘式进口装置
技术领域：
本实用新型涉及油田含油污水处理技术领域，特别涉及一种用于油田卧式污水储罐的盘式进口装置。
背景技术：
目前，我国大部分油田已进入石油开发的中后期，采出液含水率不断上升，有的油田甚至已高达90%，含油污水量不断增大，为了避免造成土壤、水源的污染，含油污水经处理后资源化利用，主要用于回注，既满足了油田开采过程中注水量日益增长的要求，同时可以节省水资源，为油田带来经济效益，有利于油田的可持续发展。
在含油污水处理工艺中，各类卧式污水储罐作为储存含油污水的重要设备，在油田地面工程建设项目中有着广泛的应用。而进口装置作为卧式污水储罐的重要内件，对卧式污水储罐的安全稳定运行和功能实现具有极其重要的作用。目前，油田使用的各类卧式污水储罐主要采用挡板结构进口装置，存在以下问题：
1、进口装置由单方向的挡板组成，进液过程中会产生较大的震动，长期运行，会导致进口装置与筒体焊接焊缝疲劳断裂。
2、进口装置缺少合理的分配结构和缓冲挡板，进液过程中，大量的液体汇聚在一起从上方落下，对储罐内的液体产生强烈的扰动，影响出罐内液体的沉降过程。
实用新型内容：
本实用新型要解决的技术问题是提供一种用于油田卧式污水储罐的盘式进口装置，该装置实现了通过设置合理的分液孔和角钢挡板，使进液既不会直接冲击罐体，也不会引起单一方向的震动，避免了进液对筒体的腐蚀和单一方向震动造成的焊缝疲劳断裂，延长了设备的使用寿命，同时获得了良好的初分离效果，有效降低了液流对罐内储运液体的扰动。克服了现有油田卧式污水储罐进口装置由单方向的挡板组成，进液过程中会产生较大的震动，会导致进口装置与筒体焊接焊缝疲劳断裂，同时进液对储罐内的液体产生强烈的扰动的不足。
本实用新型所采取的技术方案是：一种用于油田卧式污水储罐的盘式进口装置，包括分配管;分配管前端通过焊接盲板封死，分配管外壁上前后分别焊接有前圆盘和后圆盘，在前圆盘和后圆盘之间的分配管侧壁上周向等角度开有四个长圆孔，前圆盘和后圆盘之间通过四个角钢挡板相连接，前圆盘上均布有四个排气孔，每个角钢挡板的中心都正对着一个长圆孔和一个排气孔，前圆盘和后圆盘通过均连接板连接在筒体上。
本实用新型的有益效果是：本实用新型通过设置合理的分液孔和角钢挡板，使进液既不会直接冲击罐体，也不会引起单一方向的震动，避免了进液对筒体的腐蚀和单一方向震动造成的焊缝疲劳断裂，延长了设备的使用寿命，同时获得了良好的初分离效果，有效降低了液流对罐内储运液体的扰动。
