申请日2016.03.30
公开(公告)日2016.09.07
IPC分类号B08B9/087
摘要
本实用新型涉及污水处理清洁除垢装置，其技术方案是：包括分离筒体、通水管、除垢器、臭气出口管，分离筒体的内部设有通水管，所述的通水管上设有过滤网，通水管的外壁连接除垢器，所述的分离筒的顶部连接臭气出口管，所述的臭气出口管的内部设有活性炭，所述的除垢器包括步进簧、连刀体、复位弹簧、换向齿，连刀体的两端连接步进簧，连刀体上通过复位弹簧连接换向齿，复位弹簧控制换向齿的单向运动，连刀体的外壁上设有连刀体刀口;本实用新型的有益效果是：结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果。

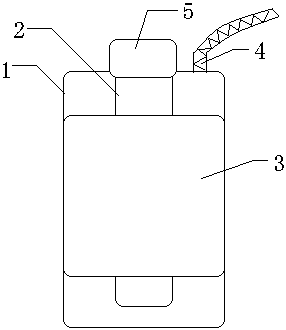

摘要附图
权利要求书
1.一种污水处理清洁除垢装置，其特征是：包括分离筒体、通水管、除垢器、臭气出口管，分离筒体的内部设有通水管，所述的通水管上设有过滤网，通水管的外壁连接除垢器，所述的分离筒的顶部连接臭气出口管，所述的臭气出口管的内部设有活性炭，通水管的顶部连接电机，所述的除垢器包括步进簧、连刀体、复位弹簧、换向齿，连刀体的两端连接步进簧，连刀体上通过复位弹簧连接换向齿，复位弹簧控制换向齿的单向运动，连刀体的外壁上设有连刀体刀口。
2.根据权利要求1所述的污水处理清洁除垢装置，其特征是：所述的臭气出口管为螺旋弯折管。
说明书
污水处理清洁除垢装置
技术领域
本实用新型涉及一种污水处理设备，特别涉及污水处理清洁除垢装置。
背景技术
目前随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重;目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量重金属固体颗粒，这类工业废水外排将对人类的生存环境造成越来越严重的污染;目前工业上处理固液分离的装置一般是采用沉降法，但是这种方式存在下列缺点：1)不仅固液分离的不干净，而且分离效率较低，2)长期使用后，固液分离装置的壳体内将产生水垢，清理较为困难。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供污水处理清洁除垢装置，结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果。
其技术方案是：包括分离筒体、通水管、除垢器、臭气出口管，分离筒体的内部设有通水管，所述的通水管上设有过滤网，通水管的外壁连接除垢器，所述的分离筒的顶部连接臭气出口管，所述的臭气出口管的内部设有活性炭，通水管的顶部连接电机，所述的除垢器包括步进簧、连刀体、复位弹簧、换向齿，连刀体的两端连接步进簧，连刀体上通过复位弹簧连接换向齿，复位弹簧控制换向齿的单向运动，连刀体的外壁上设有连刀体刀口。
上述的臭气出口管为螺旋弯折管。
本实用新型的有益效果是：结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果，防止污水处理过程中造成的对分离筒体内部的结垢问题，有效清除了分离筒体内部的结垢，臭气排放过程中减少对空气的污染。
