申请日2016.03.30
公开(公告)日2016.08.24
IPC分类号B65G33/14; B65G33/24
摘要
一种污泥提升设备，包括由污泥插入管和污泥提升管组成的输送管道，在输送管道的两端上侧和下侧分别设有进污口和排污口，在进污口和排污口之间设置有无轴螺旋体，其特征在于：所述污泥提升设备还包括一空气压缩机，空气压缩机通过空气压缩管连接一布气器，所述布气器安装在污泥插入管的进污口内，本实用新型的有益效果是：本实用新型采用空气压缩机和无轴螺旋体的配合使用，可以将污泥池中的大块量污泥和轻浮状物料一起排出，排污效率高，所述污泥提升管为塑料软管在清理污泥是可以来回移动，进一步提高了排污效率，使用方便。

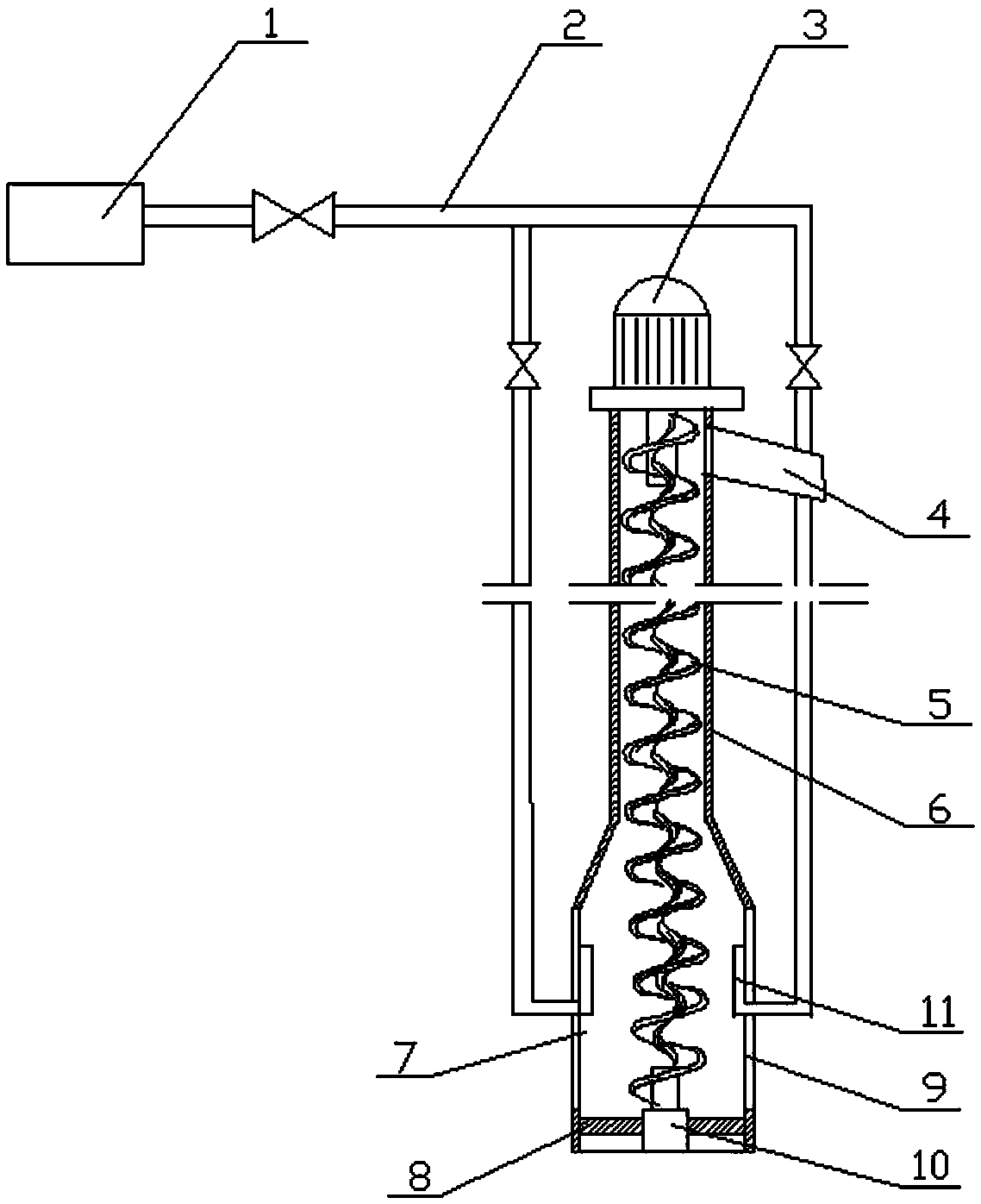

摘要附图
权利要求书
1.一种污泥提升设备，包括由污泥插入管(9)和污泥提升管(6)组成的输送管道，在输送管道的两端上侧和下侧分别设有进污口(7)和排污口(4)，在进污口(7)和排污口(4)之间设置有无轴螺旋体(5)，输送管道的排污口(4)端通过机座连接有减速机(3)，减速机(3)的输出轴连接所述无轴螺旋体(5)，污泥插入管(9)的进污口(7)端设有通过连接筋(8)支撑的轴承(10)，无轴螺旋体(5)的下部螺杆部分配合插入至所述轴承(10)内，其特征在于：所述污泥提升设备还包括一空气压缩机(1)，空气压缩机(1)通过空气压缩管(2)连接一布气器(11)，所述布气器(11)安装在污泥插入管(9)的进污口(7)内。
2.根据权利要求1所述的污泥提升设备，其特征在于：所述进污口(7)设置在污泥插入管的侧壁上和/或污泥插入管(9)的底口处。
3.根据权利要求1所述的污泥提升设备，其特征在于：所述污泥插入管(9)为碳钢材质的插入管，所述污泥提升管(6)为塑料软管。
说明书
一种污泥提升设备
技术领域
本实用新型属于输送设备技术领域，特别涉及一种污泥提升设备。
背景技术
目前的污泥池中的污泥需要提升，一般采用排污泵来排出，然而当污泥呈棉絮状，在污水呈流动状态或有轻浮状物料时，单纯的靠排污泵并不能排净;并且行业内的现有设备，不能有效的针对地上污泥池进行清理，且排污效率比较底。
发明内容
本实用新型的目的是针对现有技术的不足提供一种污泥提升设备，其解决了排污不彻底的问题，通过使用软管在清理污泥是可以来回移动，大大提高了排污效率。
本实用新型解决其技术问题所采取的技术方案是：一种污泥提升设备，包括由污泥插入管和污泥提升管组成的输送管道，在输送管道的两端上侧和下侧分别设有进污口和排污口，在进污口和排污口之间设置有无轴螺旋体，输送管道的排污口端通过机座连接有减速机，减速机的输出轴连接所述无轴螺旋体，污泥插入管的进污口端有通过连接筋支撑的轴承，无轴螺旋体的下部螺杆部分配合插入至所述轴承内，其特征在于：所述污泥提升设备还包括一空气压缩机，空气压缩机通过空气压缩管连接一布气器，所述布气器安装在污泥插入管的进污口内。
所述进污口设置在污泥插入管的侧壁上和/或污泥插入管的底口处。
所述污泥插入管为碳钢材质的插入管，所述污泥提升管为塑料软管。
本实用新型的有益效果是：本实用新型采用空气压缩机和无轴螺旋体的配合使用，可以将污泥池中的大块量污泥和轻浮状物料一起排出，排污效率高，所述污泥提升管为塑料软管在清理污泥是可以来回移动，进一步提高了排污效率，使用方便。
