申请日2016.03.30
公开(公告)日2016.09.07
IPC分类号B08B1/00; B08B7/00; C02F5/00
摘要
本实用新型涉及一种污水处理器扶正清洗装置，其技术方案是：处理器本体的上部设有污水进口，处理器本体的顶部设有废气出口，处理器本体的下部设有废渣出口，所述的处理器本体的内部设有转动杆，转动杆的外部设有加热除污器，所述的加热除污器包括加热腔、扶正套筒、转动杆扶正腔、扶正器本体、缓冲腔、扶正轮、复位弹簧、刮刀，在两个半弧形扶正器本体内设有两个半弧形扶正套筒，在扶正套筒内设有上端开口的加热腔，在扶正套筒与扶正器本体之间设有缓冲腔，在缓冲腔内设有一端固定在扶正器本体上的复位弹簧，复位弹簧的另一端固定设有扶正轮，扶正轮上设有多个刮刀，在扶正器本体内设有转动杆扶正腔;本实用新型的有益效果是：结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果。

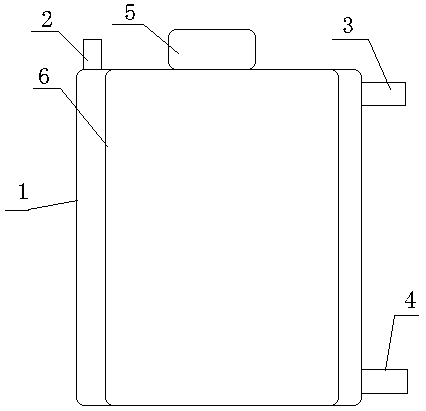

摘要附图
权利要求书
1.一种污水处理器扶正清洗装置，其特征是：包括处理器本体、污水进口、废气出口、废渣出口、电机、加热除污器、转动杆，处理器本体的上部设有污水进口，处理器本体的顶部设有废气出口，处理器本体的下部设有废渣出口，所述的处理器本体的内部设有转动杆，转动杆的外部设有加热除污器，所述的加热除污器包括加热腔、扶正套筒、转动杆扶正腔、扶正器本体、缓冲腔、扶正轮、复位弹簧、刮刀，在两个半弧形扶正器本体内设有两个半弧形扶正套筒，在扶正套筒内设有上端开口的加热腔，在扶正套筒与扶正器本体之间设有缓冲腔，在缓冲腔内设有一端固定在扶正器本体上的复位弹簧，复位弹簧的另一端固定设有扶正轮，扶正轮上设有多个刮刀，在扶正器本体内设有转动杆扶正腔。
2.根据权利要求1所述的一种污水处理器扶正清洗装置，其特征是：所述的废气出口为弯折管，弯折管内部设有活性炭。
说明书
一种污水处理器扶正清洗装置
技术领域
本实用新型涉及一种污水处理设备，特别涉及一种污水处理器扶正清洗装置。
背景技术
目前随着人们生活的改善，机械化产品越来越多，随之而来环境的污染也越来越严重;目前机械生产中往往会产生工业废水，这些工业废水中往往含有大量重金属固体颗粒，这类工业废水外排将对人类的生存环境造成越来越严重的污染;目前工业上处理固液分离的装置一般是采用沉降法，但是这种方式存在下列缺点：1)不仅固液分离的不干净，而且分离效率较低，2)长期使用后，固液分离装置的壳体内将产生水垢，清理较为困难。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种污水处理器扶正清洗装置，结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果。
其技术方案是：包括处理器本体、污水进口、废气出口、废渣出口、电机、加热除污器、转动杆，处理器本体的上部设有污水进口，处理器本体的顶部设有废气出口，处理器本体的下部设有废渣出口，所述的处理器本体的内部设有转动杆，转动杆的外部设有加热除污器，所述的加热除污器包括加热腔、扶正套筒、转动杆扶正腔、扶正器本体、缓冲腔、扶正轮、复位弹簧、刮刀，在两个半弧形扶正器本体内设有两个半弧形扶正套筒，在扶正套筒内设有上端开口的加热腔，在扶正套筒与扶正器本体之间设有缓冲腔，在缓冲腔内设有一端固定在扶正器本体上的复位弹簧，复位弹簧的另一端固定设有扶正轮，扶正轮上设有多个刮刀，在扶正器本体内设有转动杆扶正腔。
上述的废气出口为弯折管，弯折管内部设有活性炭。
本实用新型的有益效果是：结构简单，使用方便，有效提高了工作效率，提高了污水的处理效果，防止污水处理过程中造成的对处理器本体内部的结垢问题，有效清除了处理器本体内部的结垢，臭气排放过程中减少对空气的污染。
