申请日2016.03.30
公开(公告)日2016.09.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种改进的生活污水处理设备，污水处理设备技术领域，包括集水池、除油器、进水管、隔板、过滤层、MBR膜池、出水管、生化曝气池、吸水泵和紫外消毒装置，通过设置集水池，集水池内部设有两道隔板，将集水池分从左到右依次分为过滤层、MBR膜池和生化曝气池，过滤器内从左到右依次设有砂砾过滤层、活性炭吸附过滤层和阳离子树脂交换过滤层，MBR膜池包括MBR膜生物反应器，MBR膜池与生化曝气池的底部均连通有曝气装置，集水池左侧设有进水管，进水管上连接有除油器，出水管设在MBR膜生物反应器上部，并依次与吸水泵和紫外消毒装置连接，该实用新型集成化程度高，占地面积小，便于设备维护，运行成本低且处理效果好，适用范围广。

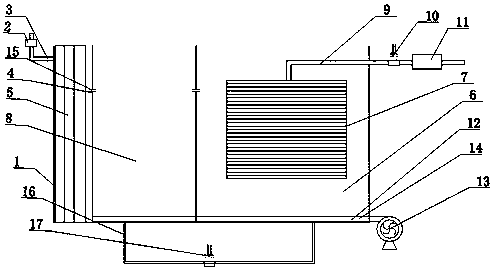

摘要附图
权利要求书
1.一种改进的生活污水处理设备，包括集水池、除油器、进水管、隔板、过滤层、MBR 膜池、生化曝气池、出水管、吸水泵和紫外消毒装置，其特征在于，所述集水池为上部是开口的箱体结构，所述集水池内部设有两道隔板，所述隔板将集水池分从左到右依次分为过滤层、MBR膜池和生化曝气池，所述过滤层内从左到右依次设有砂砾过滤层、活性炭吸附过滤层和阳离子树脂交换过滤层，所述 MBR 膜池包括MBR 膜生物反应器，所述MBR膜池与生化曝气池的底部均连通有曝气装置，所述集水池左侧设有进水管，所述进水管上连接有除油器，所述出水管设在MBR 膜生物反应器上部，并依次与吸水泵和紫外消毒装置连接。
2.根据权利要求1所述的改进的生活污水处理设备，其特征在于，所述进水管上设有控制阀。
3.根据权利要求1所述的改进的生活污水处理设备，其特征在于，所述曝气装置包括曝气管和鼓风机，所述曝气管位于集水池内，该曝气管的一端伸出与鼓风机相连。
4.根据权利要求1所述的改进的生活污水处理设备，其特征在于，所述隔板上设有溢流堰。
5.根据权利要求1所述的改进的生活污水处理设备，其特征在于，所述MBR膜池和生化曝气池池底均设有污泥回流管，所述污泥回流管上设有污泥回流泵。
说明书
一种改进的生活污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种改进的生活污水处理设备。
背景技术
目前对于生活污水处理，传统的处理工艺是将污水通过沉淀池、平流池、过滤装置、浓缩池、泥水分离装置等来完成污水处理的全过程。其中，沉淀池是将污水在池中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集，但这种设备占用面积大，使用很不方便，且过滤效果不好，但是污水处理设备集成化程度低，占地面积大，而且运行成本高，处理效果差，设备不易维护。
实用新型内容
本实用新型的目的是针对现有的技术存在上述问题，提供一种改进的生活污水处理设备，能够提供一种集成化程度高、占地面积小、运行成本低且便于维护、处理效果好的一种改进的污水处理设备。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种改进的生活污水处理设备，包括集水池、除油器、进水管、隔板、过滤层、MBR 膜池、出水管、生化曝气池、吸水泵和紫外消毒装置，所述集水池为上部是开口的箱体结构，所述集水池内部设有两道隔板，将集水池分从左到右依次分为过滤层、MBR膜池和生化曝气池，所述过滤层内从左到右依次设有砂砾过滤层、活性炭吸附过滤层和阳离子树脂交换过滤层，所述 MBR 膜池包括MBR 膜生物反应器，所述MBR膜池与生化曝气池的底部均连通有曝气装置，所述集水池左侧设有进水管，所述进水管上连接有除油器，所述出水管设在MBR 膜生物反应器上部，并依次与吸水泵和紫外消毒装置连接。
进一步的，所述进水管上设有控制阀。
进一步的，所述曝气装置包括曝气管和鼓风机，所述曝气管位于集水池内，该曝气管的一端伸出与鼓风机相连。
进一步的，所述隔板上设有溢流堰。
进一步的，所述MBR膜池和生化曝气池池底均设有污泥回流管，所述污泥回流管上设有污泥回流泵。
与现有技术相比，本发明的有益效果为：
本实用新型提供了一种改进的生活污水处理设备，集成化程度高，占地面积小，便于设备维护，运行成本低且处理效果好，适用范围广。
