申请日2016.03.30
公开(公告)日2016.10.05
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种用于处理畜禽养殖废水的生物反应系统;其特征在于：该系统包括进水池、进水蠕动泵、带搅拌装置的厌氧反应器、循环蠕动泵、恒温箱、双向旋转过滤膜组件、沉淀池、消毒池和出水蠕动泵;进水池的上部设有补水口，进水池的外部设有控制器以及补水池;水位监测装置与控制器连接;潜水泵与补水池连通，补水池通过管道连通水池上部的补水口，并在该管道上设有补水控制阀。本实用新型结构设计合理，利用效率高，运行费用降低，广泛用于畜禽污水废水处理领域;在整体结构或运行方式上进行改造，能够尽可能地提高了处理效果，以达到污水处理的排放标准。

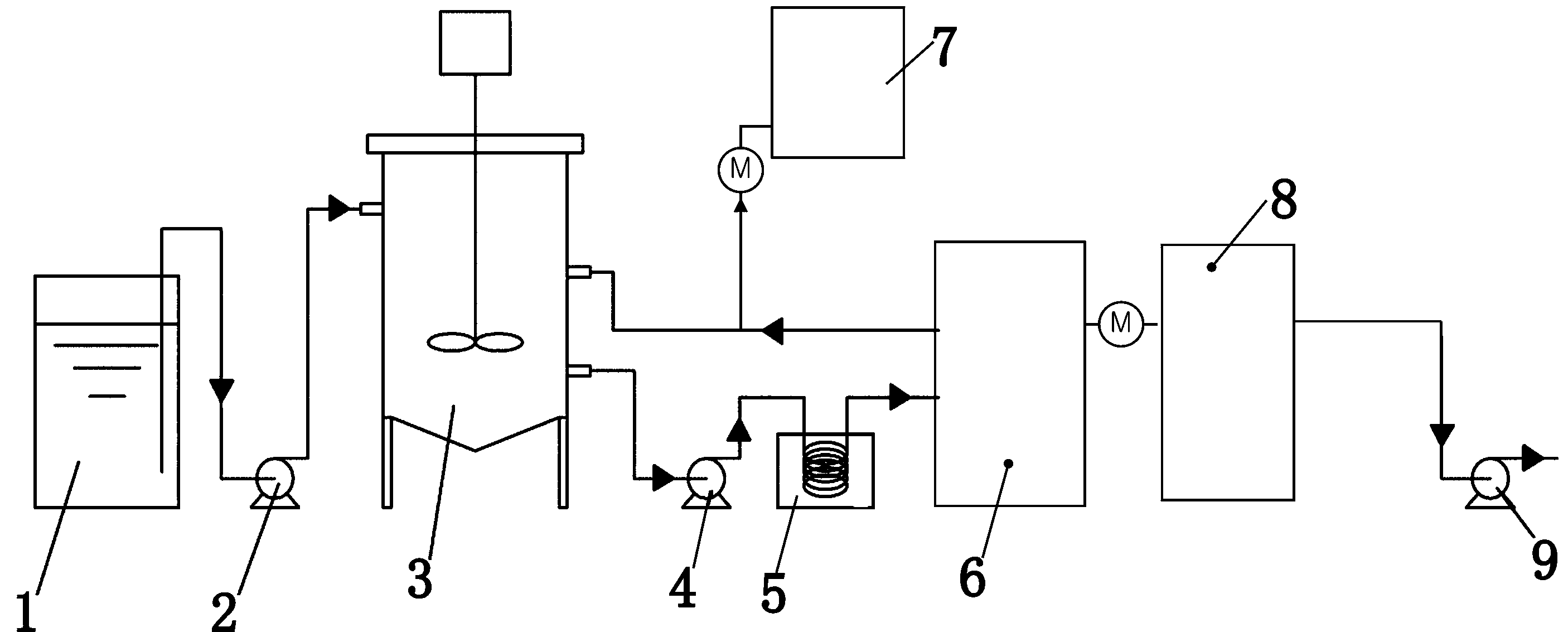

摘要附图
权利要求书
1.一种用于处理畜禽养殖废水的生物反应系统，其特征在于：该系统包括进水池(1)、进水蠕动泵(2)、带搅拌装置的厌氧反应器(3)、循环蠕动泵(4)、恒温箱(5)、双向旋转过滤膜组件(6)、沉淀池(7)、消毒池(8)和出水蠕动泵(9);
所述进水池(1)的上部设有补水口(10)，补水口(10)处对应设有过滤网(11);进水池(1)的内部还设有水位监测装置(12)，水池(1)的外部设有控制器(13)以及补水池(15);水位监测装置(12)与控制器(13)连接;潜水泵(16)与补水池(15)连通，补水池(15)通过管道连通水池(1)上部的补水口(10)，并在该管道上设有补水控制阀(14);
所述进水池(1)通过出水管(29)连接进水蠕动泵(2)，进水蠕动泵(2)连接厌氧反应器(3)，厌氧反应器(3)通过循环蠕动泵(4)连接恒温箱(5)，
双向旋转过滤膜组件(6)包括旋转膜片(61)、旋转电机(62)和中心传动轴(63)，旋转电机(62)连接中心传动轴(63)，旋转膜片(61)固定在中心传动轴(63)上，通过旋转电机(62)通过中心传动轴(63)带动旋转膜片(61)正反向双向旋转;中心传动轴(63)内部具有中空通道(67);中空通道(67)为滤液集水管;
恒温箱(5)连接双向旋转过滤膜组件(6)的进口端(64)，双向旋转过滤膜组件(6)通过出口端(66)连接厌氧反应器(3)和沉淀池(7)，双向旋转过滤膜组件(6)还通过出水端口(65)连接消毒池(8)，消毒池(8)连接出水蠕动泵(9);
所述沉淀池(7)的池体底部设置进水管(15)和排泥管(16);沉淀池(7)的池体内部安装有刮泥机(17)，池体的上部设置有挡板(18)，池体的上部外侧设置出水管(19);
所述厌氧反应器(3)中设有搅拌装置;所述搅拌装置包括搅拌叶(20)、搅拌电机(21)、减速器(22)、电机安装架(23)、电机安装板(24)、搅拌轴(25)以及搅拌盘(26);
电机安装架(23)固定在配水搅拌罐(3)或反硝化反应池(4)对应的上部;搅拌电机(21)与减速器(22)连接成整体后安装在电机安装板(24)上，电机安装板(24)将搅拌电机(21)和减速器(22)构成的整体固定在电机安装架(23)上，搅拌轴(25)与减速器(22)的输出端之间通过法兰盘对接;搅拌轴(25)的下端焊接有搅拌盘(26)，搅拌盘(26)上呈45度焊接有多块搅拌叶(20);
所述消毒池(8)的出水管道上连接有在线监测仪(27)，在线监测仪(27)控制二氧化氯发生器(28)，二氧化氯发生器(28)通过管道连接至消毒池(8)的进水管。
说明书
用于处理畜禽养殖废水的生物反应系统
技术领域
本实用新型涉及畜禽养殖废水处理领域，尤其是一种用于处理畜禽养殖废水的生物反应系统。
背景技术
畜禽养殖排放的废水量大、集中，并且废水中含有大量污染物，如重金属、残留的兽药和大量的病原体等，因此如不经过处理就排放于环境或直接农用，将会造成当地生态环境和农田的严重污染。畜禽养殖废水属于富含大量病原体的高浓度有机废水，直接排放进入水体或存放地点不合适，受雨水冲洗进入水体，将可能造成地表水或地下水水质的严重恶化。由于畜禽粪尿的淋溶性很强，粪尿中的氮、磷及水溶性有机物等淋溶量很大，如不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水。
实用新型内容
本实用新型的目的在于克服现有技术的不足，在此提供一种用于处理畜禽养殖废水的生物反应系统;经过改进，占地面积小，操作维护管理简便;规模灵活，可大可小，按用户要求设计制造。结构设计合理，利用效率高，运行费用降低，广泛用于畜禽污水废水处理领域;在整体结构或运行方式上进行改造，能够尽可能地提高了处理效果，以达到污水处理的排放标准。整个工艺具有流程简单、管理方便、基建投资省、运行费用较低、处理效 果好及设备国产化程度高等优点。
本实用新型是这样实现的，构造一种用于处理畜禽养殖废水的生物反应系统，其特征在于：该系统包括进水池、进水蠕动泵、带搅拌装置的厌氧反应器、循环蠕动泵、恒温箱、双向旋转过滤膜组件、沉淀池、消毒池和出水蠕动泵;
所述进水池的上部设有补水口，补水口处对应设有过滤网;进水池的内部还设有水位监测装置，进水池的外部设有控制器以及补水池;水位监测装置与控制器连接;潜水泵与补水池连通，补水池通过管道连通水池上部的补水口，并在该管道上设有补水控制阀;
所述进水池通过出水管连接进水蠕动泵，进水蠕动泵连接厌氧反应器，厌氧反应器通过循环蠕动泵连接恒温箱;
双向旋转过滤膜组件包括旋转膜片、旋转电机和中心传动轴，旋转电机连接中心传动轴，旋转膜片固定在中心传动轴上，通过旋转电机通过中心传动轴带动旋转膜片正反向双向旋转;中心传动轴内部具有中空通道;中空通道为滤液集水管;
恒温箱连接双向旋转过滤膜组件的进口端，双向旋转过滤膜组件通过出口端连接厌氧反应器和沉淀池，双向旋转过滤膜组件还通过出水端口连接消毒池，消毒池连接出水蠕动泵;
所述沉淀池的池体底部设置进水管和排泥管;沉淀池的池体内部安装有刮泥机，池体的上部设置有挡板，池体的上部外侧设置出水管;
所述厌氧反应器中设有搅拌装置;所述搅拌装置包括搅拌叶、搅拌电机、减速器、电机安装架、电机安装板、搅拌轴以及搅拌盘;
电机安装架固定在配水搅拌罐或反硝化反应池对应的上部;搅拌电机与减速器连接成整体后安装在电机安装板上，电机安装板将搅拌电机和减速器构成的整体固定在电机安装架上，搅拌轴与减速器的输出端之间通过法兰盘对接;搅拌轴的下端焊接有搅拌盘，搅拌盘上呈45度焊接有多块搅拌叶;
所述消毒池的出水管道上连接有在线监测仪，在线监测仪控制二氧化氯发生器，二氧化氯发生器通过管道连接至消毒池的进水管。
本实用新型的优点在于：本实用新型所述经过改进，占地面积小，操作维护管理简便;规模灵活，可大可小，按用户要求设计制造。结构设计合理，利用效率高，运行费用降低，广泛用于畜禽污水废水处理领域;在整体结构或运行方式上进行改造，能够尽可能地提高了处理效果，以达到污水处理的排放标准。整个工艺具有流程简单、管理方便、基建投资省、运行费用较低、处理效 果好及设备国产化程度高等优点。
