申请日2016.03.30
公开(公告)日2016.10.05
IPC分类号C02F9/14; C02F1/78; C02F1/50; C02F3/28; C02F103/20
摘要
本实用新型公开了一种用于畜禽养殖废水快速消毒处理的装置;其特征在于，该装置包括废水储水池、反应池、配水搅拌罐、反硝化反应池、微氧曝气池、沉淀池、消毒池、澄清器、格栅、格栅、污泥泵、污泥池、填料、布水装置、曝气装置、在线监测仪、二氧化氯发生器、射流器、离心泵、臭氧发生器;本实用新型所述经过改进，结构设计合理，利用效率高，运行费用降低，广泛用于畜禽污水废水处理领域;在整体结构或运行方式上进行改造，能够尽可能地提高了处理效果，以达到污水处理的排放标准。整个工艺具有流程简单、管理方便、基建投资省、运行费用较低、处理效果好及设备国产化程度高等优点。

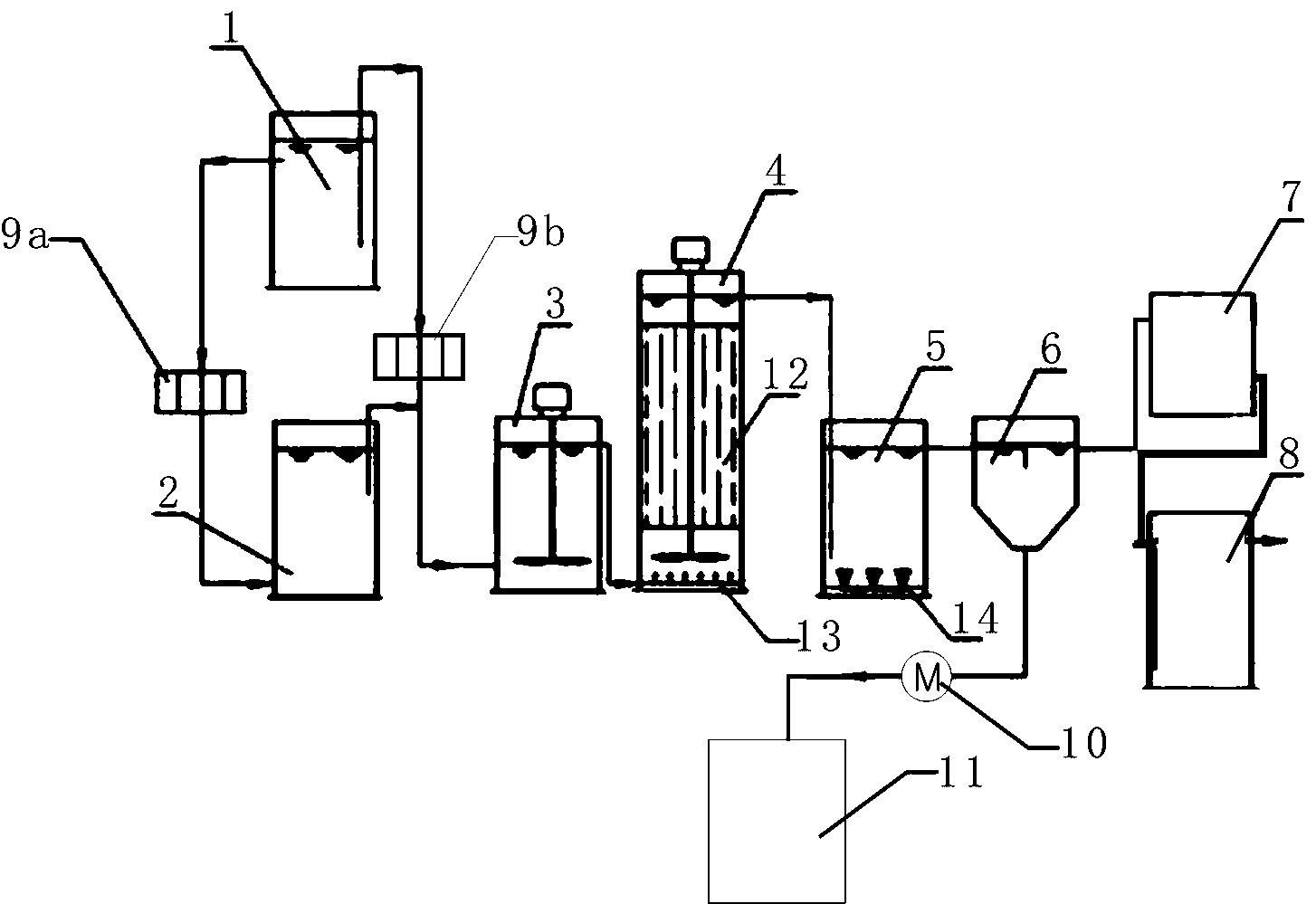

摘要附图
权利要求书
1.一种用于畜禽养殖废水快速消毒处理的装置，其特征在于，该装置包括废水储水池(1)、反应池(2)、配水搅拌罐(3)、反硝化反应池(4)、微氧曝气池(5)、沉淀池(6)、消毒池(7)、澄清器(8)、格栅(9a)、格栅(9b)、污泥泵(10)、污泥池(11)、填料(12)、布水装置(13)、曝气装置(14)、在线监测仪(15)、二氧化氯发生器(16)、射流器(17)、离心泵(18)、臭氧发生器(19);
废水储水池(1)出水管路(1a)通过格栅(9a)与反应池(2)进水口相连，废水储水池(1)另一出水管路(1b)通过格栅(9b)与配水搅拌罐(3)进水口相连，配水搅拌罐(3)与反硝化反应池(4)连通，反硝化反应池(4)、微氧曝气池(5)、沉淀池(6)、消毒池(7)和澄清器(8)依次相连;沉淀池(6)底部设有污泥回流管，污泥回流管上设置污泥泵(10)，通过污泥泵(10)连接污泥池(11);反硝化反应池(4)中部设有填料(12)，反硝化反应池(4)底部设有布水装置(13)，微氧曝气池(5)底部设有曝气装置(14);
消毒池(7)的出水管道上连接有在线监测仪(15)，在线监测仪(15)控制二氧化氯发生器(16)，二氧化氯发生器(16)通过管道连接至消毒池(7)的进水管;
沉淀池(6)内部分为一次沉淀区(6a)、二次沉淀区(6b)、三次沉淀区(6c);
三次沉淀池与射流器(17)连接，射流器(17)连接离心泵(18)，离心泵(18)连接至消毒池(7);本系统还包括臭氧发生器(19)，臭氧发生器(19)连接射流器(17);
所述配水搅拌罐(3)和反硝化反应池(4)中均设有搅拌装置;
搅拌装置包括搅拌叶(20)、搅拌电机(21)、减速器(22)、电机安装架(23)、电机安装板(24)、搅拌轴(25)、搅拌盘(26);
电机安装架(23)固定在配水搅拌罐(3)或反硝化反应池(4)对应的上部;搅拌电机(21)与减速器(22)连接成整体后安装在电机安装板(24)上，电机安装板(24)将搅拌电机(21)和减速器(22)构成的整体固定在电机安装架(23)上，搅拌轴(25)与减速器(22)的输出端之间通过法兰盘对接;搅拌轴(25)的下端焊接有搅拌盘(26)，搅拌盘(26)上呈45度焊接有多块搅拌叶(20)。
说明书
用于畜禽养殖废水快速消毒处理的装置
技术领域
本实用新型涉及一种废水处理装置，尤其是一种用于畜禽养殖废水快速消毒处理的装置。
背景技术
畜禽养殖排放的废水量大、集中，并且废水中含有大量污染物，如重金属、残留的兽药和大量的病原体等，因此如不经过处理就排放于环境或直接农用，将会造成当地生态环境和农田的严重污染。畜禽养殖废水属于富含大量病原体的高浓度有机废水，直接排放进入水体或存放地点不合适，受雨水冲洗进入水体，将可能造成地表水或地下水水质的严重恶化。由于畜禽粪尿的淋溶性很强，粪尿中的氮、磷及水溶性有机物等淋溶量很大，如不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水。
实用新型内容
本实用新型的目的在于克服现有技术的不足，在此提供一种用于畜禽养殖废水快速消毒处理的装置;本实用新型所述经过改进，结构设计合理，利用效率高，运行费用降低，广泛用于畜禽污水废水处理领域;在整体结构或运行方式上进行改造，能够尽可能地提高了处理效果，以达到污水处理的排放标准。整个工艺具有流程简单、管理方便、基建投资省、运行费用较低、处理效 果好及设备国产化程度高等优点。
本实用新型是这样实现的，构造一种用于畜禽养殖废水快速消毒处理的装置，其特征在于，该装置包括废水储水池、反应池、配水搅拌罐、反硝化反应池、微氧曝气池、沉淀池、消毒池、澄清器、格栅、格栅、污泥泵、污泥池、填料、布水装置、曝气装置、在线监测仪、二氧化氯发生器、射流器、离心泵、臭氧发生器;
废水储水池出水管路通过格栅与反应池进水口相连，废水储水池另一出水管路通过格栅与配水搅拌罐进水口相连，配水搅拌罐与反硝化反应池连通，反硝化反应池、微氧曝气池、沉淀池、消毒池和澄清器依次相连;沉淀池底部设有污泥回流管，污泥回流管上设置污泥泵，通过污泥泵连接污泥池;反硝化反应池中部设有填料，反硝化反应池底部设有布水装置，微氧曝气池底部设有曝气装置;
消毒池的出水管道上连接有在线监测仪，在线监测仪控制二氧化氯发生器，二氧化氯发生器通过管道连接至消毒池的进水管;
沉淀池内部分为一次沉淀区、二次沉淀区、三次沉淀区;
三次沉淀池与射流器连接，射流器连接离心泵，离心泵连接至消毒池;本系统还包括臭氧发生器，臭氧发生器连接射流器;
所述配水搅拌罐和反硝化反应池中均设有搅拌装置;
搅拌装置包括搅拌叶、搅拌电机、减速器、电机安装架、电机安装板、搅拌轴、搅拌盘;
电机安装架固定在配水搅拌罐或反硝化反应池对应的上部;搅拌电机与减速器连接成整体后安装在电机安装板上，电机安装板将搅拌电机和减速器构成的整体固定在电机安装架上，搅拌轴与减速器的输出端之间通过法兰盘对接;搅拌轴的下端焊接有搅拌盘，搅拌盘上呈45度焊接有多块搅拌叶。
本实用新型的优点在于：本实用新型所述经过改进，结构设计合理，利用效率高，运行费用降低，广泛用于畜禽污水废水处理领域;在整体结构或运行方式上进行改造，能够尽可能地提高了处理效果，以达到污水处理的排放标准。整个工艺具有流程简单、管理方便、基建投资省、运行费用较低、处理效 果好及设备国产化程度高等优点。运行时废水储水池中的猪场废水原水经格栅固液分离，分离后的废水泵入反应池进行厌氧发酵反应，在反应池反应结束后将厌氧出水与原水按照1:1的比例进行配水，然后泵入微氧曝气同步脱氮除碳系统的反硝化反应池;微氧曝气池生化出水进入沉淀池中，使废水进行泥水分离，剩余污泥定期排放。沉淀池上清液通过自流作用连续进入消毒池之后进入澄清器。
