申请日2016.03.30
公开(公告)日2016.10.12
IPC分类号C02F3/08
摘要
本实用新型公开一种污水处理用生物转盘，包括箱体、排水槽、转盘、过滤网和盘片，所述排水槽设在箱体一侧，所述转盘设在箱体内，所述过滤网和盘片设在转盘内，所述盘片上设置有矩形凸起，所述转盘前端安装有进水管，所述箱体上设置有护罩，所述护罩与箱体密封连接，所述转盘内设置有喷头，所述排水槽下方设置有水过滤器，所述排水槽上安装有横杆，所述横杆与排水槽固定连接，所述横杆上设置有电加热器，该污水处理用生物转盘能够高效的处理污水，能够调节温度，维护清洁方便。

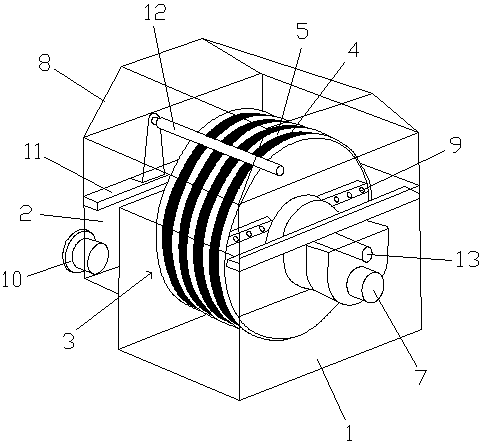

摘要附图
权利要求书
1.一种污水处理用生物转盘，其特征在于：包括箱体、排水槽、转盘、过滤网和盘片，所述排水槽设在箱体一侧，所述转盘设在箱体内，所述过滤网和盘片设在转盘内，所述盘片上设置有矩形凸起，所述转盘前端安装有进水管，所述箱体上设置有护罩，所述护罩与箱体密封连接，所述转盘内设置有喷头，所述排水槽下方设置有水过滤器，所述排水槽上安装有横杆，所述横杆与排水槽固定连接，所述横杆上设置有电加热器。
2.根据权利要求1所述的污水处理用生物转盘，其特征在于：所述矩形凸起呈环形阵列分布在盘片上。
3.根据权利要求1所述的污水处理用生物转盘，其特征在于：所述盘片为玻璃钢盘片。
4.根据权利要求3所述的污水处理用生物转盘，其特征在于：所述箱体前端还设置有排污管。
5.根据权利要求4所述的污水处理用生物转盘，其特征在于：所述喷头设有一个以上。
说明书
一种污水处理用生物转盘
技术领域
本实用新型涉及一种污水处理用生物转盘。
背景技术
生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥-生物膜。
由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物。盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，使污水获得净化。污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。在气动生物转盘中，微生物代谢所需的溶解氧通过设在生物转盘下侧的曝气管供给。转盘表面覆有空气罩，从曝气管中释放出的压缩空气驱动空气罩使转盘转动，当转盘离开污水时，转盘表面上形成一层薄薄的水层，水层也从空气中吸收溶解氧。污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。在气动生物转盘中，微生物代谢所需的溶解氧通过设在生物转盘下侧的曝气管供给。转盘表面覆有空气罩，从曝气管中释放出的压缩空气驱动空气罩使转盘转动，当转盘离开污水时，转盘表面上形成一层薄薄的水层，水层也从空气中吸收溶解氧。
目前现有的生物转盘处理效率不高，不具备加热功能，维护清洁不方便。
实用新型内容
本实用新型要解决的技术问题是提供一种能够高效的处理污水，能够调节温度，维护清洁方便的污水处理用生物转盘。
为解决上述问题，本实用新型采用如下技术方案：一种污水处理用生物转盘，包括箱体、排水槽、转盘、过滤网和盘片，所述排水槽设在箱体一侧，所述转盘设在箱体内，所述过滤网和盘片设在转盘内，所述盘片上设置有矩形凸起，所述转盘前端安装有进水管，所述箱体上设置有护罩，所述护罩与箱体密封连接，所述转盘内设置有喷头，所述排水槽下方设置有水过滤器，所述排水槽上安装有横杆，所述横杆与排水槽固定连接，所述横杆上设置有电加热器。
作为优选，所述矩形凸起呈环形阵列分布在盘片上。
作为优选，所述盘片为玻璃钢盘片。
作为优选，所述箱体前端还设置有排污管。
作为优选，所述喷头设有一个以上。
本实用新型的有益效果为：设置的过滤网能够使得细菌在上生长繁育，对污水进行处理;设置的盘片能够保持污水和空气中的氧气混合，提升处理效率;设置的电加热器能够对箱体进行加热，保持温度适合细菌繁殖;设置的喷头能够清洁转盘内的过滤网和盘片，保持维护方便。
