申请日2016.04.07
公开(公告)日2016.11.23
IPC分类号B01D36/04
摘要
本实用新型公开了一种施工现场污水处理系统，包括集水过滤池和两个沉淀池，所述集水过滤池与沉淀池之间通过输水管连通，所述输水管在集水过滤池端连接有污水泵，所述沉淀池包括基础和侧壁，侧壁在基础之上围成多级沉淀腔室，所述多级沉淀腔室之间设有排水口连通，所述基础采用钢筋混凝土浇捣，所述侧壁用实心砼砖砌筑，所述侧壁内壁涂抹有防水砂浆，所述侧壁的外侧围护有钢管，所述集水过滤池的两侧设有滤水结构，所述污水泵放置在竹箩中。本实用新型通过沉淀池将施工现场污水进行沉淀，避免将施工现场污水携带过多泥浆造成市政污水管网造成堵塞。
权利要求书
1.施工现场污水处理系统，其特征在于：包括集水过滤池和两个沉淀池，所述集水过滤池与沉淀池之间通过输水管连通，所述输水管在集水过滤池端连接有污水泵，所述沉淀池包括基础和侧壁，侧壁在基础之上围成多级沉淀腔室，所述多级沉淀腔室之间设有排水口连通，所述基础采用钢筋混凝土浇捣，所述侧壁用实心砼砖砌筑，所述侧壁内壁涂抹有防水砂浆，所述侧壁的外侧围护有钢管，所述集水过滤池的两侧设有滤水结构，所述污水泵放置在竹箩中。
2.根据权利要求1所述的施工现场污水处理系统，其特征在于：所述沉淀池的内壁上涂覆有2mm厚的JS防水涂料。
3.根据权利要求1所述的施工现场污水处理系统，其特征在于：所述滤水结构包括由直径20mm～40mm卵石铺设的厚度为500mm的卵石层及放置在卵石层上的滤水沙袋。
4.根据权利要求1所述的施工现场污水处理系统，其特征在于：所述两个沉淀池之间搭设临时排水架，所述临时排水架上架设有排水管，所述排水管连通两个沉淀池，所述排水管向靠近市政污水口一侧的沉淀池倾斜。
说明书
施工现场污水处理系统
技术领域
本实用新型建筑施工技术，具体涉及施工污水处理系统。
背景技术
目前，工程的土石方开挖产生的污水直接排放到市政污水管网中，容易造成污水管网因泥浆过多而堵塞。造成市政管网的堵塞主要原因是现场的污水没有经过沉淀而直接排放到市政污水口。经过对现场污水的取样检测，其中污水中的悬浮物浓度已经达到了70mg/L，超过了第二类污染物中的第二级标准的允许排放最大值<50mg/L，因此很容易导致市政污水管网堵塞。
实用新型内容
本实用新型所要解决的技术问题就是提供一种施工现场污水处理系统，避免将施工现场污水直接排放到市政污水管网中造成堵塞。
为解决上述技术问题，本实用新型采用如下技术方案：施工现场污水处理系统，包括集水过滤池和两个沉淀池，所述集水过滤池与沉淀池之间通过输水管连通，所述输水管在集水过滤池端连接有污水泵，所述沉淀池包括基础和侧壁，侧壁在基础之上围成多级沉淀腔室，所述多级沉淀腔室之间设有排水口连通，所述基础采用钢筋混凝土浇捣，所述侧壁用实心砼砖砌筑，所述侧壁内壁涂抹有防水砂浆，所述侧壁的外侧围护有钢管，所述集水过滤池的两侧设有滤水结构，所述污水泵放置在竹箩中。
作为优选，所述沉淀池的内壁上涂覆有2mm厚的JS防水涂料。
作为优选，所述滤水结构包括由直径20mm～40mm卵石铺设的厚度为500mm的卵石层及放置在卵石层上的滤水沙袋。
作为优选，所述两个沉淀池之间搭设临时排水架，所述临时排水架上架设有排水管，所述排水管连通两个沉淀池，所述排水管向靠近市政污水口一侧的沉淀池倾斜。
本实用新型采用的技术方案，将沉淀池做在地面以上，基础用C20砼浇捣，侧壁用实心砼砖砌筑，墙面用1:3的水泥砂浆抹面并掺5%防水剂，内壁刷2mm厚JS防水涂料，由于侧壁的强度不足以抵抗水的侧向压力，需要用@500mm一道钢管进行加固。这样，通过沉淀池将施工现场污水进行沉淀，避免将施工现场污水携带过多泥浆造成市政污水管网造成堵塞。

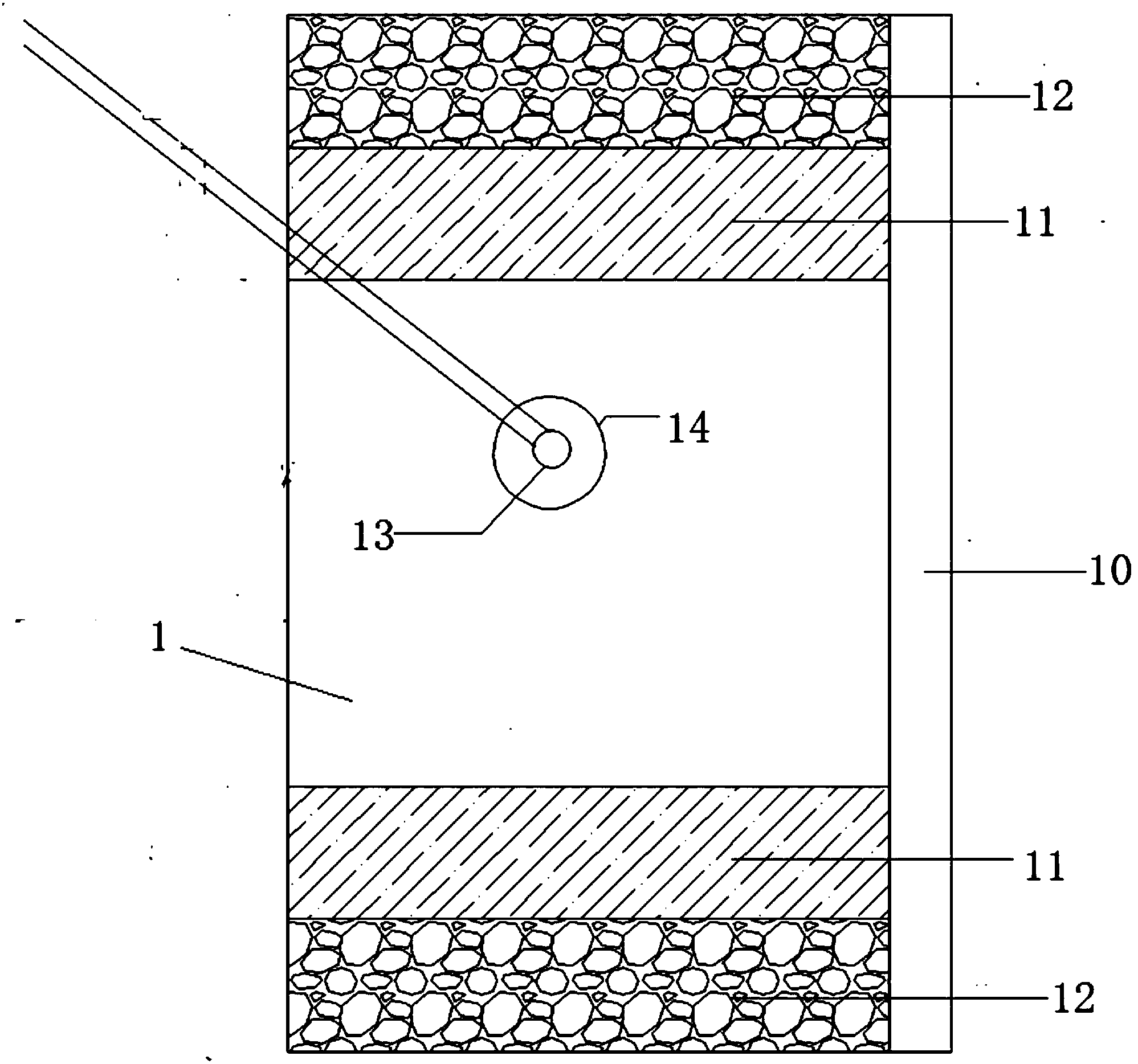

另外，针对基坑集水处的泥浆过多的现状，在基坑的集水点做成滤水池，集水点两侧用厚度为500mm的直径20mm～40mm卵石层及滤水沙袋做两层滤水，再将污水泵放在滤水池的竹箩中，保证了污水泵不被泥浆堵塞。
