申请日2016.03.18
公开(公告)日2016.10.19
IPC分类号C02F1/72
摘要
医院用污水检测处理装置，它涉及污水处理技术领域;它包含二氧化氯发生器、计量泵、氯酸钠储罐、盐酸储罐、水射器、余氯测控仪、余氯传感器、污水进水口、清水池、出水口;所述的氯酸钠储罐和盐酸储罐通过计量泵与二氧化氯发生器连接;所述的二氧化氯发生器与水射器连接;所述的清水池与出水口连接，出水口与水射器连接，水射器与余氯传感器连接，余氯传感器与余氯测控仪连接;所述的水射器、余氯测控仪与污水进水口连接，污水进水口与清水池连接。本实用新型所述的医院用污水检测处理装置，自动控制运行，操作安全可靠，氯酸钠转换率在85%以上，污水处理效率不高，本实用新型具有结构简单、设置合理、制作成本低等优点。
权利要求书

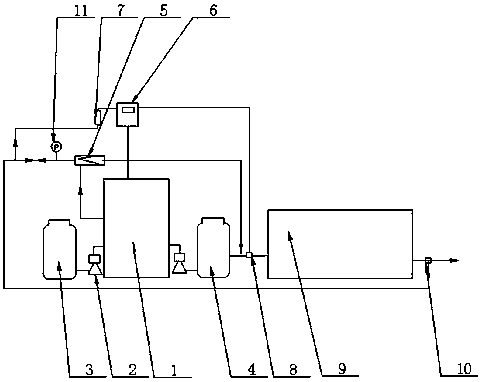

1.医院用污水检测处理装置，其特征在于：它包含二氧化氯发生器、计量泵、氯酸钠储罐、盐酸储罐、水射器、余氯测控仪、余氯传感器、污水进水口、清水池、出水口;所述的氯酸钠储罐和盐酸储罐通过计量泵与二氧化氯发生器连接;所述的二氧化氯发生器与水射器连接;所述的清水池与出水口连接，出水口与水射器连接，水射器与余氯传感器连接，余氯传感器与余氯测控仪连接;所述的水射器、余氯测控仪与污水进水口连接，污水进水口与清水池连接。
2.根据权利要求1所述的医院用污水检测处理装置，其特征在于：所述的水射器上连接有压力表。
3.根据权利要求1所述的医院用污水检测处理装置，其特征在于：所述的二氧化氯发生器为采用加热系统的发生器，且二氧化氯发生器上设置有温控器。
说明书
医院用污水检测处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及医院用污水检测处理装置。
背景技术
传统采用的物理化学法，包括对悬浮物、粒子、色度和有毒化学物的沉积、浮选、吸附、筛选、凝固、氧化、臭氧化作用、电解、反渗透、超滤和纳滤等。主要工艺有沉积和浮选、凝固和沉淀作用、吸附作用、化学氧化作用、膜过滤、臭氧化作用等;生物法包括活性污泥法、好氧塘、好氧生物反应器、厌氧处理、真菌处理等;其他方法如利用活化粉煤灰，改进的A/O工艺等处理造纸废水。
工业废水，一般通过物化法+生化使其中的污染物质得以降解。由于废水本身所含污染物十分复杂，经处理后，出水虽能基本达到排放标准，但与废水回用对水质的要求相距较远，采用传统砂滤、活性炭过滤、多介质过滤等处理工艺实现废水回用处理，只是一定程度降低出水悬浮物浓度，对污水中可溶性污染物如COD、氨氮和盐分等无法进一步除去，如果回用，会直接影响到纸张效果。造纸行业一般回用中水往往只限于生产过程的除渣、洗浆、漂洗等对水质要求不高的生产工艺，而且这些工段用水对COD、浊度、铁等指标有一定要求，现有过滤技术并不能满足这些工段的水质要求，而且传统多级过滤工艺有流程长、占地面积大、产水水质不稳定等缺点。
目前对医院口腔门诊产生的污水处理氯酸钠转换率不高，污水处理效率不高。
发明内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的医院用污水检测处理装置。
为实现上述目的，本实用新型采用的技术方案是：它包含二氧化氯发生器、计量泵、氯酸钠储罐、盐酸储罐、水射器、余氯测控仪、余氯传感器、污水进水口、清水池、出水口;所述的氯酸钠储罐和盐酸储罐通过计量泵与二氧化氯发生器连接;所述的二氧化氯发生器与水射器连接;所述的清水池与出水口连接，出水口与水射器连接，水射器与余氯传感器连接，余氯传感器与余氯测控仪连接;所述的水射器、余氯测控仪与污水进水口连接，污水进水口与清水池连接。
作为优选，所述的水射器上连接有压力表。
作为优选，所述的二氧化氯发生器为采用加热系统的发生器，且二氧化氯发生器上设置有温控器。
本实用新型的工作原理为：由计量泵将氯酸钠水溶液与盐酸溶液输入到二氧化氯发生器中,在一定温度和负压下进行充分反应,产出以二氧化氯为主、氯气为辅的消毒气体,经水射器吸收与水充分混合后形成消毒液后,通入被消毒水中。
采用上述结构后，本实用新型产生的有益效果为：本实用新型所述的医院用污水检测处理装置，自动控制运行，操作安全可靠，氯酸钠转换率在85%以上，污水处理效率高，本实用新型具有结构简单、设置合理、制作成本低等优点。
