申请日2016.03.21
公开(公告)日2016.06.22
IPC分类号C02F9/06
摘要
本发明提供了一种医疗用水水处理工艺及系统，其中工艺包括一级水处理工序、二级水处理工序和三级水处理工序;经过所述一级水处理工序处理后的一级出水作为所述二级水处理工序的进水，经过所述二级水处理工序处理后的二级出水作为所述三级水处理工序的进水。系统包括依次连通的一级水处理设备、中间水箱、二级水处理设备、二级水箱、三级水处理设备和纯水水箱。本发明的医疗用水水处理工艺根据医院不同科室的用水特点，对不同科室的用水进行分类，采用了集中制水和分质供水的供水方式，不仅满足了各科室的用水需求，而且大大降低了制水成本，降低了医疗用水的管理和运行成本。

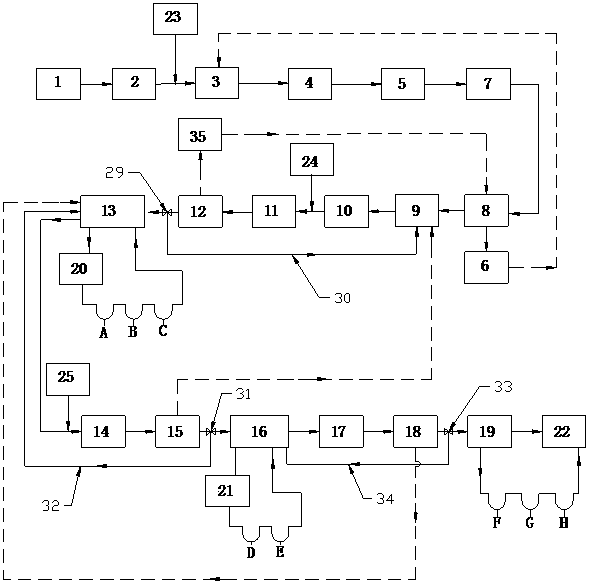

摘要附图
权利要求书
1.一种医疗用水水处理工艺，其特征在于，所述水处理工艺包括一级水处理工序、二级水处理工序和三级水处理工序;经过所述一级水处理工序处理后的一级出水作为所述二级水处理工序的进水，经过所述二级水处理工序处理后的二级出水作为所述三级水处理工序的进水;
其中所述一级水处理工序包括下述处理工序：
S101：粗滤工序，所述粗滤工序用于去除原水中的悬浮物、颗粒物及胶体等杂质;
S102：碳滤工序，所述碳滤工序用于去除水中的有机物、余氯、重金属等杂质;
S103：精滤工序，所述精滤工序用于对经过碳滤工序处理后的碳滤出水进一步过滤，去除残留的小颗粒悬浮物等杂质;
S104：超滤工序，所述超滤工序用于对经过精滤工序处理后的精滤出水进行超滤处理;
S105：一级反渗透工序，所述一级反渗透工序用于对经过超滤处理的超滤出水进行反渗透出水，经过一级反渗透工序处理后得到所述一级出水，所述一级出水储存至中间水箱;
所述二级水处理工序包括下述处理工序：
S201：二级反渗透工序，所述二级反渗透工序用于对所述一级出水进行二次反渗透处理，经过二级反渗透工序处理后得到二级出水，所述二级出水储存至二级水箱;
所述三级水处理工序包括下述处理工序：
S301：电除盐工序，所述电除盐工序用于对所述二级出水进行电除盐处理从而得到三级出水，所述三级出水储存至纯水水箱中。
2.根据权利要求1所述的医疗用水水处理工艺，其特征在于，所述一级出水使用前还包括消毒工序;
所述二级出水使用前还包括消毒工序;
所述三级出水使用前还包括消毒工序。
3.根据权利要求1所述的医疗用水水处理工艺，其特征在于，所述二级反渗透工序得到的二级反渗透浓水回流至超滤水箱;
经过电除盐工序处理得到的电除盐浓水回流至中间水箱。
4.一种医疗用水水处理系统，其特征在于，包括依次连通的一级水处理设备、中间水箱、二级水处理设备、二级水箱、三级水处理设备和纯水水箱;其中所述一级水处理设备处理得到的一级出水进入中间水箱储存，所述二级水处理设备的进水口与所述中间水箱相通，所述二级水处理设备的二级出水进入二级水箱储存，所述三级水处理设备的进水口与所述二级水箱相通，所述三级水处理设备的三级出水进入纯水水箱储存;
所述一级水处理设备包括依次连通的预处理过滤器、活性炭过滤器、精密过滤器、超滤装置和一级反渗透装置;所述一级反渗透装置的出水口与所述中间水箱连通;
所述二级水处理设备包括二级反渗透装置，所述二级反渗透装置的进水口与所述中间水箱连通，所述二级反渗透装置的出水口与所述二级水箱连通;
所述三级水处理设备包括电除盐装置，所述电除盐装置的进水口与所述二级水箱连通，所述电除盐装置的出水口与所述纯水水箱连通。
5.根据权利要求4所述的医疗用水水处理系统，其特征在于，所述超滤装置的超滤浓水排入过滤器冲洗水箱，所述过滤器冲洗水箱与所述预处理过滤器连通，采用所述超滤装置的超滤浓水对所述预处理过滤器进行冲洗;
和/或，所述一级反渗透装置的浓水排入超滤冲洗水箱，所述超滤冲洗水箱与所述超滤装置连通，采用一级反渗透装置的浓水对所述超滤装置进行冲洗;
和/或，在所述超滤装置与所述一级反渗透装置之间还设置有超滤水箱，所述二级反渗透装置的浓水回流至所述超滤水箱;
和/或，所述电除盐装置的浓水口与所述中间水箱连通，所述电除盐装置得到的电除盐浓水回流至所述中间水箱。
6.根据权利要求4所述的医疗用水水处理系统，其特征在于，在所述预处理过滤器之前还设置有混凝剂加药装置;
和/或，在所述超滤装置与所述一级反渗透装置之间还设置有阻垢剂加药装置;
和/或，在所述中间水箱与所述二级反渗透装置之间还设置有碱液加药装置;
和/或，在所述活性炭过滤器之前还设置有换热器。
7.根据权利要求4所述的医疗用水水处理系统，其特征在于，在所述中间水箱、所述二级水箱和所述纯水水箱之前均设置有控制阀。
8.根据权利要求4所述的医疗用水水处理系统，其特征在于，在所述中间水箱、所述二级水箱和所述纯水水箱上均设置有循环取水管路，用水点的取水口均位于各个所述循环取水管路上;在每个所述循环取水管路上均设置有消毒装置。
9.根据权利要求4所述的医疗用水水处理系统，其特征在于，所述用水点的取水管路均为U型取水管路，所述U型取水管路的两端均与所述循环取水管路连通。
10.根据权利要求4至9任意一项所述的医疗用水水处理系统，其特征在于，所述医疗用水水处理系统还包括程控系统，所述程控系统包括一级水处理程控系统、二级水处理程控系统和三级水处理程控系统;
所述一级水处理程控系统包括预处理过滤器控制模块、超滤控制模块和一级反渗透控制模块，所述预处理过滤器控制模块与所述预处理过滤器电连接或通讯连接，用于控制所述预处理过滤器的运行以及预处理过滤器的冲洗;所述超滤控制模块与所述超滤装置电连接或通讯连接，用于控制所述超滤装置的运行以及超滤装置的自动修复;所述一级反渗透控制模块与一级反渗透装置电连接或通讯连接，用于控制一级反渗透装置的运行以及一级反渗透装置的自动修复;
所述二级水处理程控系统包括二级反渗透控制模块，所述二级反渗透控制模块与二级反渗透装置电连接或通讯连接，用于控制二级反渗透装置的运行以及二级反渗透装置的自动修复;
所述三级水处理程控系统包括电除盐装置控制模块，所述电除盐装置控制模块与电除盐装置电连接或通讯连接，用于控制电除盐装置的运行以及电除盐装置的自动修复。
说明书
一种医疗用水水处理工艺及系统
技术领域
本发明涉及水处理领域，尤其涉及一种医疗用水的水处理工艺及系统。
背景技术
医疗用水涉及很多科室，有血透用水、实验室用水、生化检验用水、病理科用水、中心供应室用水、手术冲洗用水、导管冲洗用水、牙科冲洗用水、产科用水、制剂室用水等。各个科室对水质的要求差异较大，如此多的科室均要单独设置水处理设备对医院来讲，从经济、场地和设备维护等方面都是很大的压力。目前许多医院采用的都是各科室独立水机供应纯水，因此设置了多个小规模的水处理器，这些数量多的小规模水处理存在着水质难以控制、难以管理以及设备占地空间较大的问题，同时造成了很大的资源浪费。美国、日本等经济较为发达的国家，早在20世纪80年代就已相继制定并实施较为健全的医院纯水使用管理制度及不同科目的纯水标准，建立起了中央供水系统。但是我国现有的供水系统因牵涉科室多，供水管路长，管道走向复杂，在用水高峰会出现供水不足和供水管路存在死腔滞留水的现象，从而使细菌快速繁殖，这些困扰阻碍了医院集中制水分质直供系统的推广应用。
发明内容
针对上述问题，本发明的目的是提供一种能够集中制水、分质供水的医疗用水的水处理工艺及系统。
本发明的技术方案如下：
一种医疗用水水处理工艺，所述水处理工艺包括一级水处理工序、二级水处理工序和三级水处理工序;经过所述一级水处理工序处理后的一级出水作为所述二级水处理工序的进水，经过所述二级水处理工序处理后的二级出水作为所述三级水处理工序的进水;
其中所述一级水处理工序包括下述处理工序：
S101：粗滤工序，所述粗滤工序用于去除原水中的悬浮物、颗粒物及胶体等杂质;
S102：碳滤工序，所述碳滤工序用于去除水中的有机物、余氯、重金属等杂质;
S103：精滤工序，所述精滤工序用于对经过碳滤工序处理后的碳滤出水进一步过滤，去除残留的小颗粒悬浮物等杂质;
S104：超滤工序，所述超滤工序用于对经过精滤工序处理后的精滤出水进行超滤处理;
S105：一级反渗透工序，所述一级反渗透工序用于对经过超滤处理的超滤出水进行反渗透出水，经过一级反渗透工序处理后得到所述一级出水，所述一级出水储存至中间水箱;
所述二级水处理工序包括下述处理工序：
S201：二级反渗透工序，所述二级反渗透工序用于对所述一级出水进行二次反渗透处理，经过二级反渗透工序处理后得到二级出水，所述二级出水储存至二级水箱;
所述三级水处理工序包括下述处理工序：
S301：电除盐工序，所述电除盐工序用于对所述二级出水进行电除盐处理从而得到三级出水，所述三级出水储存至纯水水箱中。
其中，所述一级出水使用前还包括消毒工序;
所述二级出水使用前还包括消毒工序;
所述三级出水使用前还包括消毒工序。
其中，所述二级反渗透工序得到的二级反渗透浓水回流至超滤水箱;
经过电除盐工序处理得到的电除盐浓水回流至中间水箱。
本发明还提供一种医疗用水水处理系统，其包括依次连通的一级水处理设备、中间水箱、二级水处理设备、二级水箱、三级水处理设备和纯水水箱;其中所述一级水处理设备处理得到的一级出水进入中间水箱储存，所述二级水处理设备的进水口与所述中间水箱相通，所述二级水处理设备的二级出水进入二级水箱储存，所述三级水处理设备的进水口与所述二级水箱相通，所述三级水处理设备的三级出水进入纯水水箱储存;
所述一级水处理设备包括依次连通的预处理过滤器、活性炭过滤器、精密过滤器、超滤装置和一级反渗透装置;所述一级反渗透装置的出水口与所述中间水箱连通;
所述二级水处理设备包括二级反渗透装置，所述二级反渗透装置的进水口与所述中间水箱连通，所述二级反渗透装置的出水口与所述二级水箱连通;
所述三级水处理设备包括电除盐装置，所述电除盐装置的进水口与所述二级水箱连通，所述电除盐装置的出水口与所述纯水水箱连通。
其中，所述超滤装置的超滤浓水排入过滤器冲洗水箱，所述过滤器冲洗水箱与所述预处理过滤器连通，采用所述超滤装置的超滤浓水对所述预处理过滤器进行冲洗;
和/或，所述一级反渗透装置的浓水排入超滤冲洗水箱，所述超滤冲洗水箱与所述超滤装置连通，采用一级反渗透装置的浓水对所述超滤装置进行冲洗;
和/或，在所述超滤装置与所述一级反渗透装置之间还设置有超滤水箱，所述二级反渗透装置的浓水回流至所述超滤水箱;
和/或，所述电除盐装置的浓水口与所述中间水箱连通，所述电除盐装置得到的电除盐浓水回流至所述中间水箱。
其中，在所述预处理过滤器之前还设置有混凝剂加药装置;
和/或在所述超滤装置与所述一级反渗透装置之间还设置有阻垢剂加药装置;
和/或在所述中间水箱与所述二级反渗透装置之间还设置有碱液加药装置。
其中，在所述中间水箱、所述二级水箱和所述纯水水箱之前均设置有控制阀。
其中，在所述中间水箱、所述二级水箱和所述纯水水箱上均设置有循环取水管路，用水点的取水口均位于各个所述循环取水管路上;在每个所述循环取水管路上均设置有消毒装置。
其中，所述用水点的取水管路均为U型取水管路，所述U型取水管路的两端均与所述循环取水管路连通。
其中，在所述活性炭过滤器之前还设置有换热器。
其中，所述医疗用水水处理系统还包括程控系统，所述程控系统包括一级水处理程控系统、二级水处理程控系统和三级水处理程控系统;
所述一级水处理程控系统包括预处理过滤器控制模块、超滤控制模块和一级反渗透控制模块，所述预处理过滤器控制模块与所述预处理过滤器电连接或通讯连接，用于控制所述预处理过滤器的运行以及预处理过滤器的冲洗;所述超滤控制模块与所述超滤装置电连接或通讯连接，用于控制所述超滤装置的运行以及超滤装置的自动修复(即主备用膜组件的切换以及清洗，包括产水反冲洗等);所述一级反渗透控制模块与一级反渗透装置电连接或通讯连接，用于控制一级反渗透装置的运行以及一级反渗透装置的自动修复(即主备用膜组件的切换以及清洗，包括低压刷洗、产水冲洗和化学清洗等);
所述二级水处理程控系统包括二级反渗透控制模块，所述二级反渗透控制模块与二级反渗透装置电连接或通讯连接，用于控制二级反渗透装置的运行以及二级反渗透装置的自动修复(即主备用膜组件的切换以及清洗，包括低压刷洗、产水冲洗和化学清洗等);
所述三级水处理程控系统包括电除盐装置控制模块，所述电除盐装置控制模块与电除盐装置电连接或通讯连接，用于控制电除盐装置的运行以及电除盐装置的自动修复(即主备用膜组件的切换以及清洗，包括产水冲洗、化学清洗等)。
本发明的有益效果是：
(1)本发明的医疗用水水处理工艺根据医院不同科室的用水特点，对不同科室的用水进行分类，采用了集中制水和分质供水的供水方式，不仅满足了各科室的用水需求，而且大大降低了制水成本，降低了医疗用水的管理和运行成本。
(2)本发明的医疗用水水处理系统能够按照医院各科室的不同水质要求分别直接供应给各用水科室，代替现有的独立配备纯水制备系统，以实现一个制水系统分供多个不同水质要求的用水科室;与以往各科室单独供应的设备相比，该系统具有节水、节电、运行成本低、管理方便、运行稳定、水利用率高等特点。
(3)本发明的医疗用水水处理系统在向各用水科室供水时，实现全流程封闭循环输送，确保临床应用水为即时新鲜水。
(4)本发明的医疗用水水处理系统设有封闭循环管路系统，在各取水点至产水箱之间设置循环管路，将使用剩余的纯水回流至产水箱中，不仅能回收利用纯水，提高了水的利用率，而且循环消毒，避免了输水管道存在死腔，因此能避免细菌滋生，保障产水水质的安全。
(5)本发明的医疗用水水处理系统在各取水点采用U型取水管路，避免取水点区域存在死腔，无污染，保障了水质的安全。
(6)本发明的医疗用水水处理系统具有水质自动修复的特点：在各产水箱前设置控制阀实现水流的切换，通过对各阶段产水水质进行在线检测，由PLC程序控制自动阀的管路切换，将不合格产水回流至该水系统供水箱，重新处理，直至达到水质要求。
(7)本发明的医疗用水水处理系统具有设备性能自动修复特点：所有膜分离设备设置若干组串和/或并联膜组件，并设置其中一组膜组件为备用件，当其他任何一组膜组件出现故障如污染且待清洗时(通过仪器监测水流数据自动判断)，相应的切换阀组自动切换到备用膜组件上，以保证系统不停止运行，保证整个生产工艺的持续稳定，以确保满足工艺设计的水质水量要求。
(8)本发明的医疗用水水处理系统整体实现了废水再利用，整个工艺基本实现废水“零排放”，其中超滤浓水用于冲洗预处理过滤器，冲洗后废水收集于污水收集水箱中;一级反渗透浓水排入超滤冲洗水箱，用于对超滤装置的冲洗，冲洗后废水收集于污水收集水箱中;二级反渗透浓水回流至超滤水箱中;电除盐装置的浓水回流至二级水箱中;污水收集水箱中的水可用于绿化用水、马路冲洗水及冲厕用水等，充分利用了水资源，节约用水，实现了工艺的废水“零排放”。
