申请日2016.03.21
公开(公告)日2016.07.20
IPC分类号C02F9/04; C02F1/52; C02F103/16
摘要
本发明公开了一种短流程连铸浊环水处理工艺，根据连铸浊环水路径，依次设置以下设施或构筑物：旋流沉淀池、提升泵、高效浊水净化器、冷却塔、冷水池。所述旋流沉淀池用于去除大粒径悬浮物和粗颗粒氧化铁皮，所述旋流沉淀池与高效浊水净化器之间设有提升泵，所述高效浊水净化器用于去除悬浮物、细颗粒氧化铁皮及油脂等，所述冷却塔用于冷却高效浊水净化器出水，所述冷水池用于临时储存经冷却塔冷却后的浊水，以便循环利用。本发明简化了传统工艺，使运行管理更加方便、占地面积更小、投资更少，出水水质更好，同时运行成本更少。
摘要附图
权利要求书
1.一种短流程连铸浊环水处理工艺，其特征在于：所述工艺根据连铸浊环水的路径依次设置以下设施或构筑物：旋流沉淀池、提升泵、高效浊水净化器、冷却塔、冷水池;所述旋流沉淀池用于去除大粒径悬浮物和粗颗粒氧化铁皮，所述旋流沉淀池与高效浊水净化器之间设有提升泵，所述高效浊水净化器用于去除悬浮物、细颗粒氧化铁皮及油脂等，所述冷却塔用于冷却高效浊水净化器出水，所述冷水池用于临时储存经冷却塔冷却后的浊水，以便循环利用。
2.根据权利要求1所述的一种短流程连铸浊环水处理工艺，其特征在于：所述旋流沉淀池采用下旋式重力旋流沉淀池，浊环热水沿切线方向进入中心圆筒，水流旋流下降，然后从中心圆筒下部流出，并沿外环沉淀区稳流上升，通过中心圆筒旋流和外环稳流沉淀，粗颗粒氧化铁皮在此去除。
3.根据权利要求1所述的一种短流程连铸浊环水处理工艺，其特征在于：所述高效浊水净化器为密闭承压混凝沉淀设备，配套水力混合装置及加药装置;所述高效浊水净化器设置一个中心反应筒，底部进水，顶部出水，排泥管及放空管均设置在底部。设备自上而下分别设置出水区、沉淀区、混凝反应区和污泥浓缩区。
4.根据权利要求1所述的一种短流程连铸浊环水处理工艺，其特征在于：所述高效浊水净化器出水具有压力，出水可自动进入冷却塔，其出水压力由选定的提升泵扬程及设备内部的水头损失决定。

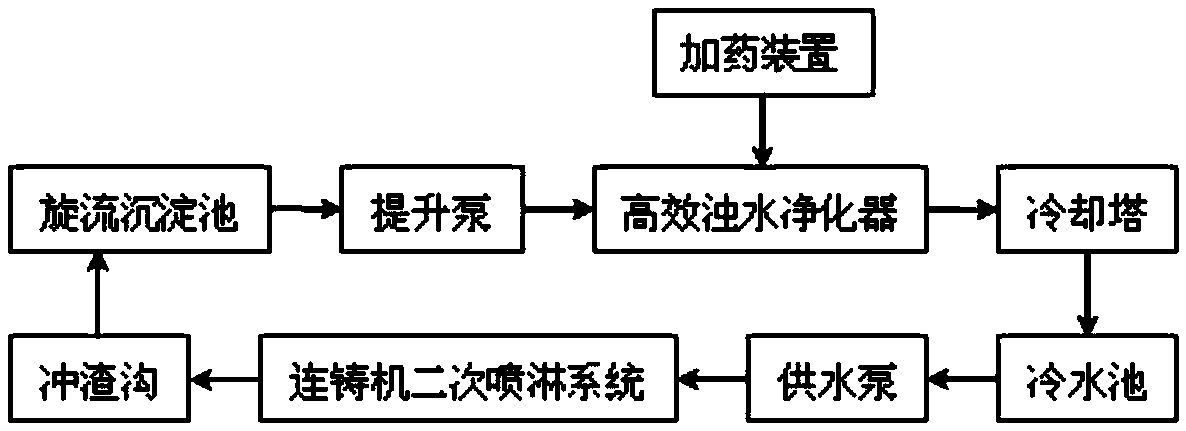

5.根据权利要求1-4任一所述的一种短流程连铸浊环水处理工艺，其特征在于：包括如下步骤：首先，连铸浊环水通过冲渣沟引入旋流沉淀池进行初步沉淀;然后，提升泵将经过初步固液分离后的浊环水送入高效浊水净化器;在高效浊水净化器中分别投加凝聚剂和絮凝剂，使水中的细颗粒氧化铁皮、悬浮物及油脂混凝形成大颗粒絮体，并沉淀在高效浊水净化器的污泥浓缩区，连铸浊环水在此完成二次固液分离;最后，二次固液分离后的清水自动进入冷却塔冷却，冷却后的水临时储存在冷水池中，供连铸生产循环利用。
说明书
一种短流程连铸浊环水处理工艺
技术领域
本发明属于钢铁工业水处理领域，具体地，涉及一种短流程连铸浊环水处理工艺。
背景技术
连铸浊环水是连铸设备及其产品生产过程中的直接冷却水，来自二冷喷淋系统、用于对铸坯、切割辊道和出坯跨的直接冷却。浊环水中主要污染物包括：氧化铁皮、油脂及悬浮物等，这些污染物的存在会导致设备及产品表面腐蚀，并影响产品质量;会引起微生物的大量繁殖;会造成管道及喷嘴内壁结垢，甚至堵塞喷嘴。因此，浊环水循环利用前，必须去除其中的大部分污染物，才能保障设备正常运转，保证产品的质量。
连铸浊环水处理一般采用混凝、沉淀、过滤、冷却及水质稳定等技术。传统工艺流程一般为
传统工艺存在四大问题：一是工艺流程长，管理麻烦;二是平流沉淀池占地面积大，土建投资大，除油除悬浮物效果差;三是高速过滤器采用石英砂作为滤料，滤料易板结，需频繁更换;四是浊环水处理过程需多次提升，能源浪费多。
发明内容
本发明的目的是提出一种全新短流程连铸浊环水处理工艺，旨在解决传统工艺存在的以上问题。
本发明的目的通过以下技术方案来实现：一种短流程连铸浊环水处理工艺根据浊环水路径，依次设置以下设施或构筑物：旋流沉淀池、提升泵、高效浊水净化器、冷却塔、冷水池。所述旋流沉淀池用于去除大粒径悬浮物和粗颗粒氧化铁皮，所述旋流沉淀池与高效浊水净化器之间设有提升泵，所述高效浊水净化器用于去除悬浮物、细颗粒氧化铁皮及油脂等，所述冷却塔用于冷却高效浊水净化器出水，所述冷水池用于临时储存经冷却塔冷却后的浊水，以便循环利用。
进一步，所述旋流沉淀池采用下旋式重力旋流沉淀池，浊环热水沿切线方向进入中心圆筒，水流旋流下降，然后从中心圆筒下部流出，并沿外环沉淀区稳流上升，通过中心圆筒旋流和外环稳流沉淀，粗颗粒氧化铁皮在此去除。
进一步，所述高效浊水净化器为密闭承压混凝沉淀设备，配套水力混合装置及加药装置。所述高效浊水净化器设置一个中心反应筒，底部进水，顶部出水，排泥管及放空管均设置在底部。设备自上而下分别设置出水区、沉淀区、混凝反应区和污泥浓缩区。
进一步，所述高效浊水净化器出水具有压力，出水可自动进入冷却塔，其出水压力由选定的提升泵扬程及设备内部的水头损失决定。
一种短流程连铸浊环水处理工艺包括以下步骤：首先，连铸浊环水通过冲渣沟引入旋流沉淀池进行初步沉淀;然后，提升泵将初步固液分离后的浊环水送入高效浊水净化器;在高效浊水净化器中分别投加凝聚剂和絮凝剂，水中的细颗粒氧化铁皮、悬浮物及油脂混凝形成大颗粒絮体，并沉淀在高效浊水净化器的污泥浓缩区，连铸浊环水在此完成二次固液分离;最后，二次固液分离后的清水自动进入冷却塔冷却，冷却后的水临时储存在冷水池中，供连铸生产循环利用。
本发明的有益效果是：本发明采用高效浊水净化器将工艺流程缩短，大大简化工艺流程，减少了运行管理麻烦;解决了平流沉淀池占地面积大，土建投资大，除油除悬浮物效果差的问题;取消了高速过滤器，解决传统工艺频繁更换滤料的问题;浊环水仅经过一次提升，节约电能，减少了运行成本。
本发明的其它优点、特性将在后续的说明书中阐述。并且在某种程度上，基于对下文的考察和研究，将会有助于本领域技术人员对本发明的理解和应用。本发明的优点和特性可从下述实施例中实现。
