申请日2016.03.21
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种石油修井用污水浮油回收装置，包括沉淀罐、过滤池和浮油收集罐，所述过滤池的底部中间位置连接有沉淀罐，过滤池的内部设有浮体，浮体的底部中心位置设有浮吸器，浮吸器与设置于浮体顶部中心位置的抽吸管导通连接，抽吸管的另一端通过软管接头与浮油回收泵的输入端连接，浮油回收泵的输出端通过浮油输送管与浮油收集罐连接，过滤池的内侧底部外圈还设有多个污水搅拌器。本实用新型可靠性高，工作稳定，可对石油修井污水进行有效的浮油提取和污水净化，工作效率较高，降低工人负担，利于推广应用。

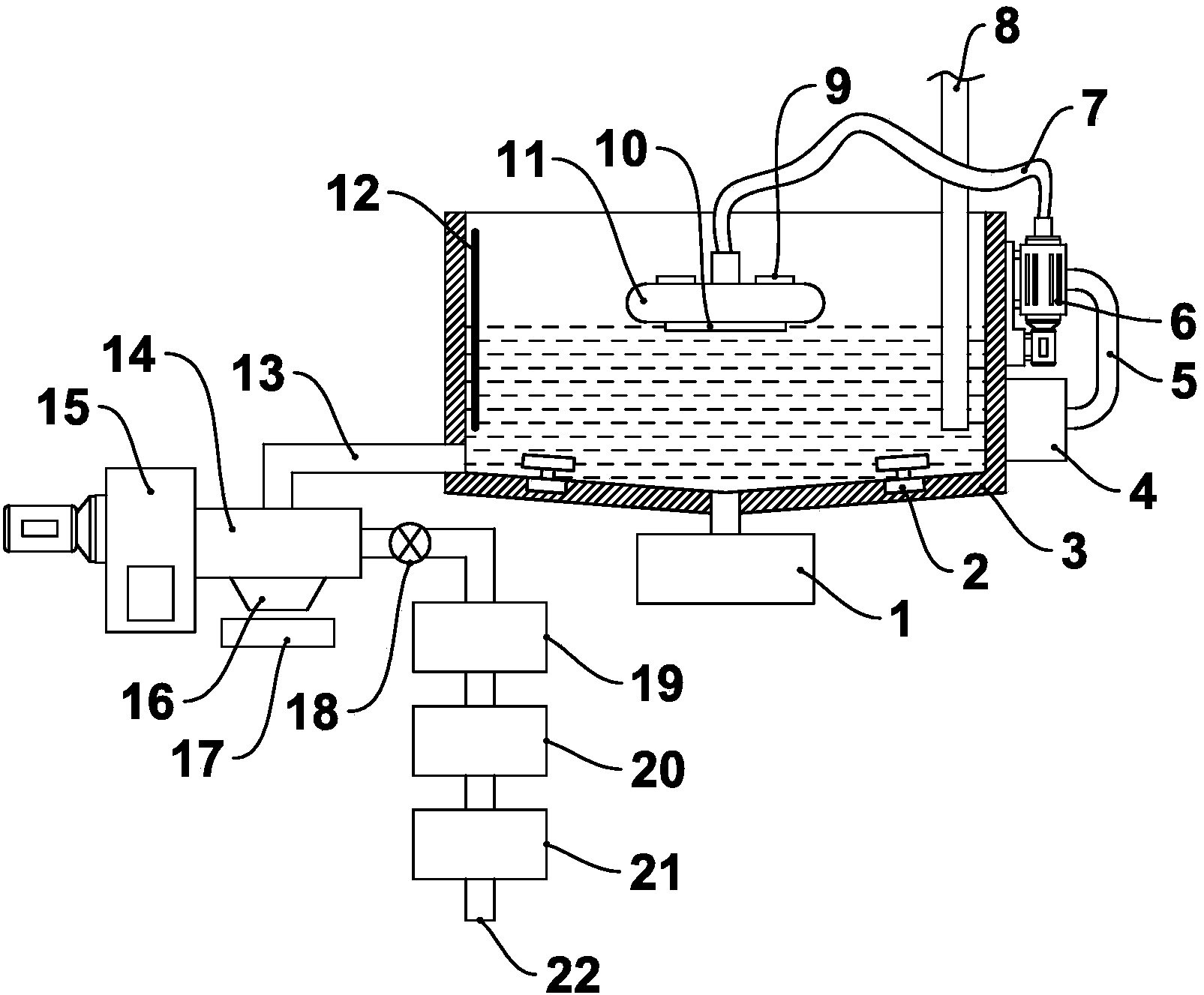

摘要附图
权利要求书
1.一种石油修井用污水浮油回收装置，包括沉淀罐、过滤池、浮油收集罐、分离罐、生物降解罐、生物酸化罐和氧化罐，其特征在于，所述过滤池的底部中间位置连接有沉淀罐，过滤池的左侧内壁上设有液位自动化跟踪识别器，过滤池的右侧内壁上设有污水注入管，过滤池的内部设有浮体，浮体的顶部外圈可更换设有负重块，浮体的底部中心位置设有浮吸器，浮吸器与设置于浮体顶部中心位置的抽吸管导通连接，抽吸管的另一端通过软管接头与浮油回收泵的输入端连接，浮油回收泵的输出端通过浮油输送管与浮油收集罐连接，所述过滤池的内侧底部外圈还设有多个污水搅拌器，所述过滤池的左侧底部连接有污水出管，污水出管的另一端连接于分离罐的进水口上，分离罐上设有离心分离机，所述分离罐的下侧设有残渣出口，残渣出口的下方设有残渣回收槽，所述分离罐的出水口上连接有出水管，出水管上依次设有污水泵、生物降解罐、生物酸化罐和氧化罐。
2.根据权利要求1所述的石油修井用污水浮油回收装置，其特征在于，所述过滤池的底部为中心向下凸出的锥形结构。
3.根据权利要求1或2所述的石油修井用污水浮油回收装置，其特征在于，所述过滤池的内壁上设有防粘层。
4.根据权利要求3所述的石油修井用污水浮油回收装置，其特征在于，所述污水注入管的下端延伸至过滤池的内侧下部。
5.根据权利要求1所述的石油修井用污水浮油回收装置，其特征在于，所述浮体由耐腐蚀材料制成，且浮体的横截面为圆形或正多边形。
6.根据权利要求1或5所述的石油修井用污水浮油回收装置，其特征在于，所述负重块为环形结构。
7.根据权利要求1所述的石油修井用污水浮油回收装置，其特征在于，所述浮油收集罐和浮油回收泵均固定安装于过滤池的右侧外壁上。
说明书
一种石油修井用污水浮油回收装置
技术领域
本实用新型涉及石油修井技术领域，具体是一种石油修井用污水浮油回收装置。
背景技术
在油田的生产中，原油生产与产出污水永远相伴，经常出现需要排放生产污水的情况，无序排放给土壤环保造成威胁，经过油田污水污染后的土地，几年甚至几十年都无法进行耕种。现有的污水处理设备大多直接对污水进行净化处理，未经自然沉淀或沉淀时间不足，以及废渣分离处理，浮油未经处理，不仅造成资源的浪费，且对后续的污水净化带来严重影响，增加净化负荷，工作可靠性、稳定性差，影响净化效率，致使装置需要频繁的维护，增加工人的负担。
实用新型内容
本实用新型的目的在于提供一种石油修井用污水浮油回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种石油修井用污水浮油回收装置，包括沉淀罐、过滤池、浮油收集罐、分离罐、生物降解罐、生物酸化罐和氧化罐，所述过滤池的底部中间位置连接有沉淀罐，过滤池的左侧内壁上设有液位自动化跟踪识别器，过滤池的右侧内壁上设有污水注入管，过滤池的内部设有浮体，浮体的顶部外圈可更换设有负重块，浮体的底部中心位置设有浮吸器，浮吸器与设置于浮体顶部中心位置的抽吸管导通连接，抽吸管的另一端通过软管接头与浮油回收泵的输入端连接，浮油回收泵的输出端通过浮油输送管与浮油收集罐连接，所述过滤池的内侧底部外圈还设有多个污水搅拌器，所述过滤池的左侧底部连接有污水出管，污水出管的另一端连接于分离罐的进水口上，分离罐上设有离心分离机，所述分离罐的下侧设有残渣出口，残渣出口的下方设有残渣回收槽，所述分离罐的出水口上连接有出水管，出水管上依次设有污水泵、生物降解罐、生物酸化罐和氧化罐。
作为本实用新型进一步的方案：所述过滤池的底部为中心向下凸出的锥形结构。
作为本实用新型进一步的方案：所述过滤池的内壁上设有防粘层。
作为本实用新型进一步的方案：所述污水注入管的下端延伸至过滤池的内侧下部。
作为本实用新型进一步的方案：所述浮体由耐腐蚀材料制成，且浮体的横截面为圆形或正多边形。
作为本实用新型进一步的方案：所述负重块为环形结构。
作为本实用新型进一步的方案：所述浮油收集罐和浮油回收泵均固定安装于过滤池的右侧外壁上。
与现有技术相比，本实用新型的有益效果是：通过污水注入管将待处理油田修井污水输入到过滤池内，且污水的注入不会对上层的浮油产生影响，控制污水搅拌器动作，可对污水进行搅拌，既有利于过滤池内上层的污水浮油向中部汇集，又有利于过滤池内底层的沉淀物向沉淀罐内汇集，通过浮吸器进行污水过滤池内部的浮油抽取，并通过浮油回收泵的作用将浮油抽吸到浮油收集罐内收集，通过浮体可以使得浮吸器浮于水面上，且通过负重块可对浮体的吃水深度进行调控，以达到最佳的浮油抽吸效果，通过液位自动化跟踪识别器进行液位高度、流量、粘度、杂质含量等数据的识别，便于及时获知污水信息，通过离心分离机和分离罐配合可对污水中的固体杂质进行分离处理，且将杂质排放到残渣回收槽内收集，去除杂质后的污水可通过污水泵进行加压输送，后通过生物降解罐、生物酸化罐和氧化罐依次进行净化处理，以达到排放标准，此外，通过过滤池内壁上的防粘层，可以减少油污的粘附，降低清理频率。综上所述，该装置可靠性高，工作稳定，可对石油修井污水进行有效的浮油提取和污水净化，工作效率较高，降低工人负担，利于推广应用。
